PE koljeno elektrooporasta spojnica 63MM PE100 SDR11 EF

PE koljenasta elektrofuzijska spojnica 63MM PE100 SDR11 EF

⭐️ PE koljenasta elektrofuzijska spojnica unidelta – 63MM

Koristi se za spajanje polietilenskih cijevi na plinovod do tlaka od 10 bara ili pitku vodu i tekućine do nominalnog tlaka od 16 bara.

Kompatibilni su s cijevima PE80 i PE100. Zbog kvalitete korištene sirovine, Unidelta spojnice su otporne na veliki broj kemijskih sredstava i UV zračenje. ____________________________

▶ Primjene:

Glavne primjene elektrofuzijskih spojnica su: cjevovodi za zapaljive plinove, sustavi vodoopskrbe, protupožarni sustavi, kanalizacijski sustavi, industrijski pogoni, navodnjavanje i kabelski kanali.

Unidelta elektrofuzijske spojnice mogu se koristiti s cijevima od polietilena visoke gustoće PE80 ili PE100 sa sljedećim karakteristikama:

• SDR≤ za sve promjere
• SDR=17 za promjere >32 mm
• SDR=26 za promjere >125 mm

⭐️ Glavne značajke

• Napon zavarivanja 40 V
• Električni priključci Ø 4,0 mm

Svaki komad je označen sa:

• Barkod za očitavanje optičkim čitačem
• Nazivni promjer
• Vrijeme zavarivanja i vrijeme hlađenja

Metalna zavojnica je sigurno postavljena blizu unutarnje površine spojnice kako bi se optimizirao prijenos topline između cijevi i spojnice i smanjilo vrijeme zavarivanja.

Polietilenske cijevi i spojnice mogu se zavarivati elektrofuzijom ili sučeonim zavarivanjem metoda. U oba slučaja, postupak zavarivanja mora slijediti dobro utvrđeni postupak, uzimajući u obzir određene osnovne koncepte u vezi s kompatibilnošću različitih materijala. Budući da su PE80 i PE100 potpuno kompatibilni, cijevi izrađene od različitih materijala mogu se zavarivati sučeono, pod uvjetom da imaju isti standardni faktor dimenzije (SDR) i stoga istu debljinu stijenke.

___________________________

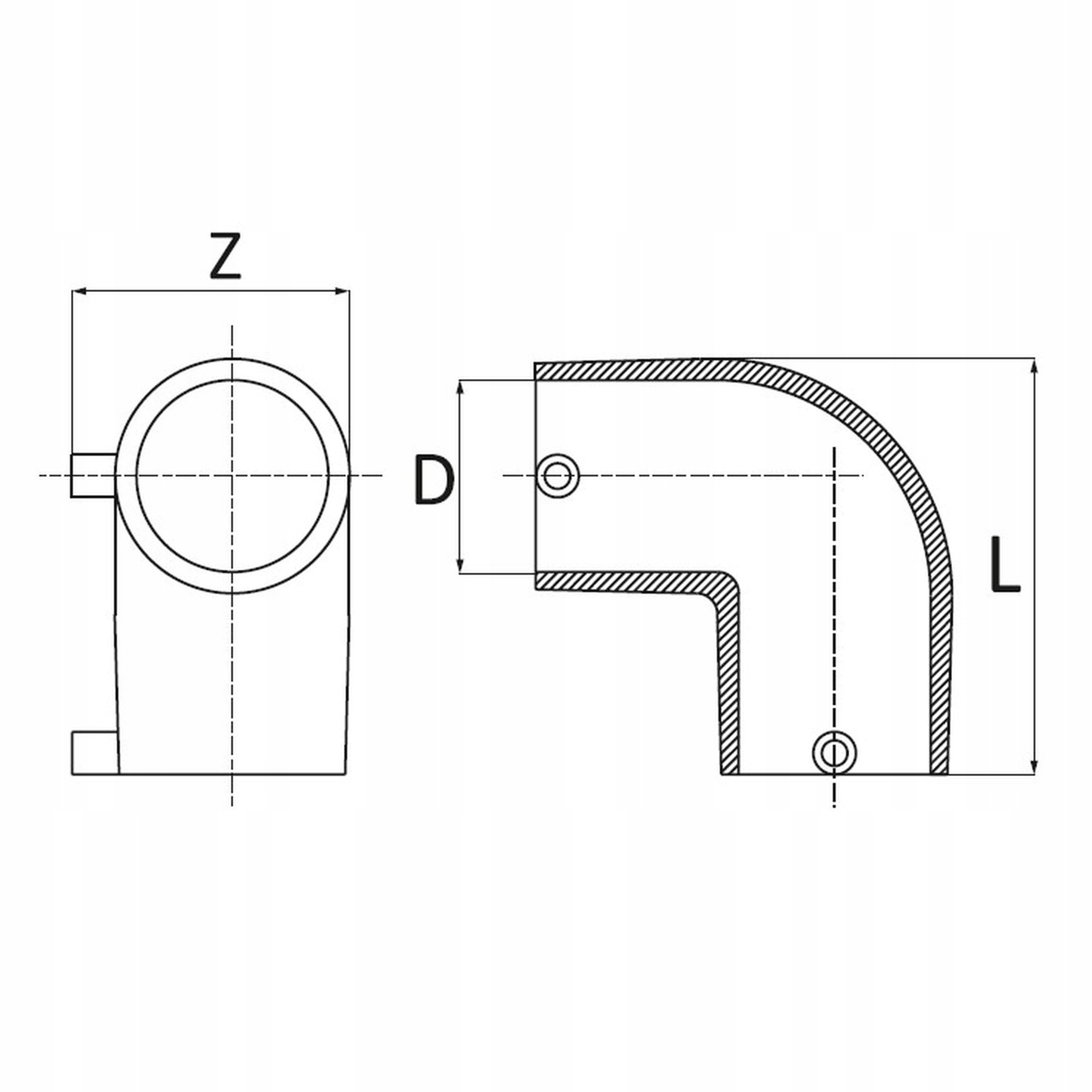

▶ Dimenzije:

(D) 81 mm (Z) 54 mm (D) 25 × 25 mm

(D) 82 mm (Z) 63 mm (D) 32 × 32 mm

(D) 100 mm (Z) 67 mm (D) 40 × 40 mm

(D) 114 mm (Z) 81 mm (V) 50 × 50 mm

(D) 141 mm (Z) 100 mm (V) 63 × 63 mm

(D) 158 mm (Z) 110 mm (V) 75 × 75 mm

(D) 190 mm (Z) 133 mm (V) 90 × 90 mm

(D) 216 mm (Z) 154 mm (V) 110 × 110 mm

(D) 241 mm (Z) 178 mm (V) 125 × 125 mm

(D) 298 mm (Z) 217 mm (V) 160 × 160 mm

❇️ Galerija:
