PE nypel spojnica za elektrootporno zavarivanje 40x1 1/4 GZ PE100 SDR11 EF
Opis

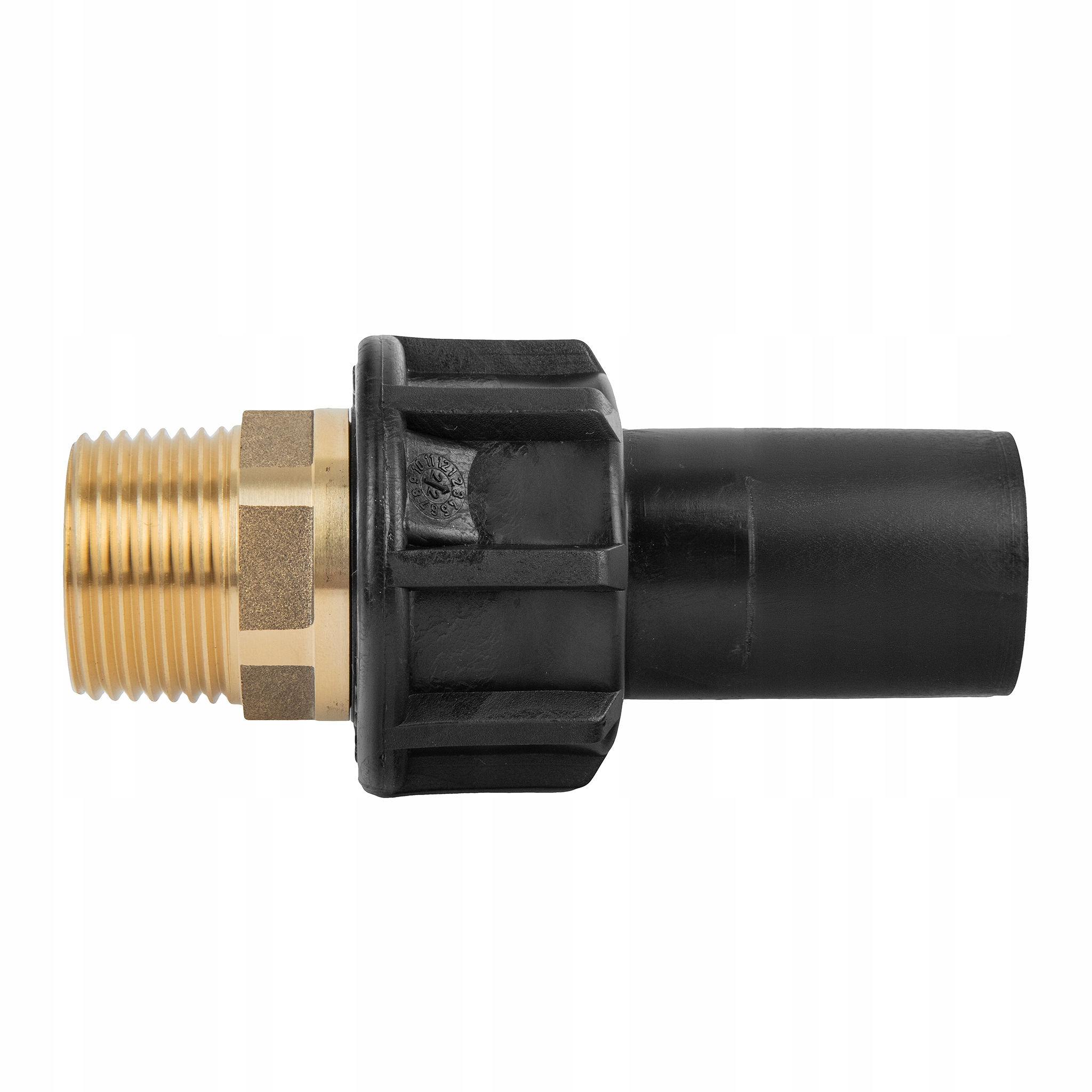

PE nipl elektrofuzijski spoj 40X1 1/4" GZ PE100 SDR11 EF
⭐️ Unidelta elektrofuzijski konektor – 40×1 1/4" GZ
Koristi se za spajanje polietilenskih cijevi za prijenos plina do tlaka od 10 bara ili pitke vode i tekućina do do nominalnog tlaka od 16 bara.
Kompatibilni su s cijevima PE80 i PE100. Zbog kvalitete korištene sirovine, Unidelta fitinzi su otporni na veliki broj kemijskih sredstava i UV zračenje. ___________________________
▶ Primjena:
Glavne primjene elektrofuzijskih fitinga su: cjevovodi za zapaljive plinove, sustavi vodoopskrbe, protupožarni sustavi, kanalizacijski sustavi, industrijski pogoni, navodnjavanje i kabelski kanali.
Unidelta elektrofuzijski fitinzi mogu se koristiti s cijevima od polietilena visoke gustoće PE80 ili PE100 sa sljedećim karakteristikama:
- SDR ≤ za sve promjere
- SDR = 17 za promjere >32 mm
- SDR=26 za promjere >125 mm
⭐️ glavne značajke
- Napon zavarivanja 40 V
- Električni priključci Ø 4,0 mm
- Vanjski navoj 1 1/4"
Svaka jedinica je označena sa:
- Barkod za optičko očitavanje
- Nazivni promjer
- Vrijeme zavarivanja i vrijeme hlađenja
Metalna zavojnica je sigurno postavljena blizu unutarnje površine spojnice radi optimizacije prijenos topline između cijevi i spojnice te smanjenje vremena zavarivanja.
Polietilenske cijevi i spojnice mogu se zavarivati elektrofuzijom ili sučeonim zavarivanjem. U oba slučaja, postupak zavarivanja mora slijediti unaprijed određeni postupak, uzimajući u obzir određene osnovne koncepte u vezi s kompatibilnošću različitih materijala. Budući da su PE80 i PE100 potpuno kompatibilni, cijevi od različitih materijala mogu se zavarivati sučeono, pod uvjetom da imaju isti standardni faktor dimenzije (SDR) i stoga istu debljinu stijenke.
___________________________

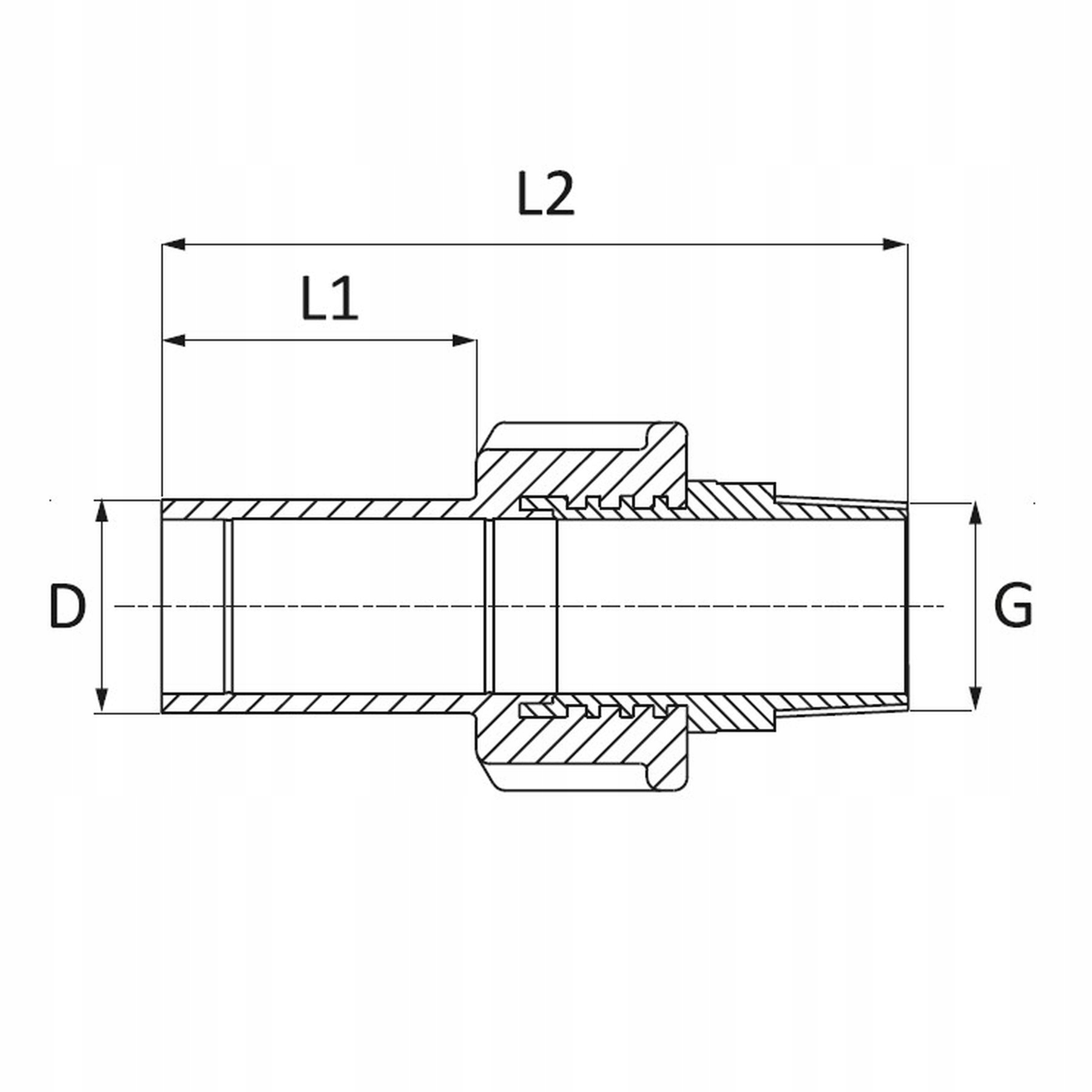

▶ Dimenzije:
(L1) 44 mm (L2) 103 mm (DxG) 25 mm x 3/4"
(L1) 47 mm (L2) 112 mm (DxG) 32 mm x 1"
(L1) 52 mm (L2) 124 mm (DxG) 40 mm x 1 1/4"
(D1) 58 mm (D2) 135 mm (DxV) 50 mm x 1 1/2"
(D1) 66 mm (D2) 153 mm (DxV) 63 mm x 2"
(D1) 73 mm (D2) 165 mm (DxV) 75 mm x 2 1/2"
(D1) 82 mm (D2) 181 mm (DxV) 90 mm x 3"
(D1) 85 mm (D2) 193 mm (DxV) 110 mm x 4"
