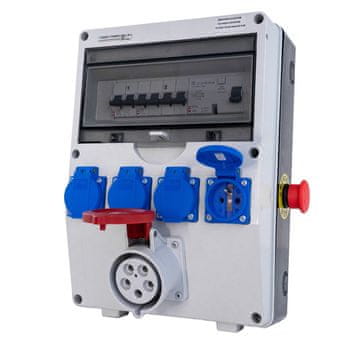

TD-S/FI 16A/5P 4×230V FR Razvodna ploča s tipkom za hitne slučajeve
DOKTORVOLT®

Ova razvodna ploča dizajnirana je za distribuciju električne energije. Njena IP54 zaštita čini je otpornom na vremenske uvjete.

TD razvodne ploče su cjelovito rješenje idealno za gradilišta i sve vrste velikih građevinskih projekata. Ove razvodne ploče mogu distribuirati veće strujne kapacitete, a veći broj utičnica pruža širi raspon mogućnosti primjene. Razvodne ploče izrađene su od najkvalitetnijih komponenti poznatih i renomiranih tvrtki. Dodatna prednost TD razvodnih ploča je mogućnost montaže ručke na njih, kao i trajna montaža razvodne ploče na zadano mjesto bušenjem rupa na stražnjoj strani kućišta.

Prednosti / značajke razvodne ploče:

• 4 utičnice 230V 16A tip E
• 16A/5P CEE 400V utičnica
• 12-modulni inspekcijski prozorčić
• 40A 30mA diferencijalni prekidač tip A
• C16A 4P, C16A 2P prekidači
• gotovo ožičenje spremno za ugradnju
• sigurnosna tipka / gumb za zaustavljanje u nuždi

Sve DOKTORVOLT razvodne ploče prolaze završna mjerenja, gdje se pregledavaju. Svaka razvodna ploča certificirana je u skladu s normom IEC 61439. Postaja također posjeduje i druge certifikate, uključujući TÜV SÜD, ISO 9001:2015 i CE.

• Opće informacije
• Model DV-1482-F
• EAN 5905191011482
• Oznaka serije proizvoda TD
• Proizvođač DOKTORVOLT

• Specifikacije kućišta
• Dimenzije Dimenzije kućišta 365 × 260 × 125 mm
• Materijal kućišta Plastika
• Boja prednje ploče kućišta Siva/crna

• Električni podaci
• Nazivni napon 230 V /400 V
• Nazivna frekvencija 50 Hz
• Nazivna struja 40 A
• RDF 0.8

• Utičnice BALS
• 4 × 1 faza tip E 1P + N + PE, 16 A, 230 V
• 1 × 3 faze CEE 3P + N + PE, 16 A, 400 V

• ETI zaštita
• Zaštitna sklopka na diferencijalnu struju 40A 30mA 4P tip A
• Trofazna sklopka 1× C16A 3P+N 10kA
• Jednofazna sklopka 1× C16A 1P+N 10kA

• Uvjeti ugradnje
• Temperatura okoline –25 °C ~ +50 °C
• Stupanj zaštite rasklopnog uređaja IP54
• UV otpornost Da
• Izvedba fiksna/mobilna Fiksna

• Ožičenje Bitner
• Zaštitni vodiči Upravljački kabel H07V-K 2,5/4 mm2 žuto-zelena
• Neutralne žice Upravljački kabel H07V-K 2,5/4/6 mm2 plava
• Energetske žice Upravljački kabel H07V-K 2,5/4 mm2 crna

• Dodatna oprema
• Tipka za slučaj nužde „gljiva“ 1 x NG22 XBS
• Kabelska uvodnica 1 x M32

• Standardi i certifikati
• Certifikati i standardi proizvođača TÜV SÜD, ISO 9001:2015, CE, IEC 61439
