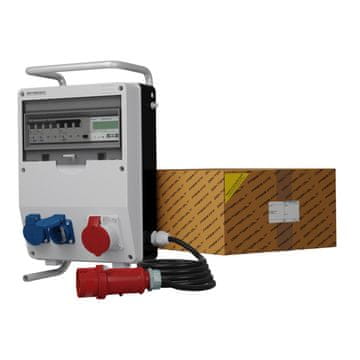

Zaštićena razvodna ploča za zgradu s trofaznim brojilom i kabelom 5×4mm2 TD-S/FI SKHU 16A 2×230V Montirana na stabilno postolje
Njemački sustav utičnica 230V – Schuko

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI SKHU 16A 2×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice 230 V 16 A, i 1× 400 V 16 A utičnica marke Mennekes,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ montirano na stabilnom stalku,

✔️ klasa zaštite kućišta IP 44,

✔️ spremno za spajanje,

✔️ ugrađeno trofazno brojilo potrošnje energije,

✔️ zaštita utičnica od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI SKHU 16A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ dvije utičnice 2× 230V 16A s IP 54 klasom zaštite,

✔️ utičnicom za napajanje 1× 400 V 16 A s IP 44 klasom zaštite,

✔️ nadstrujnom zaštitom utičnica 230V 1× C16 1P 10kA ,

✔️ nadstrujnom zaštitom utičnica za napajanje 1× C16 3P 10 kA,

✔️ diferencijalnim krugom prekidač 40A 30mA 4P,

✔️ priključni kabel 5×4mm2 s utikačem 32A 5P 400V IP44 ,

✔️ postolje za građevinsku razvodnu ploču,

✔️ trofazno brojilo potrošnje energije,

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm 495 × 250 × 185 mm (s postoljem)
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
ručka	aluminijsko postolje
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijaka	nehrđajući čelik
materijal brtve	EPDM guma
PG kabelska uvodnica uključena	1× PG-21
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P tip A RCCB
utičnice za napajanje	1 × 16A 5p 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za električne utičnice	1 x C16 3P 10kA
230V utičnice	2× 230V 16A 11011 IP54 2P+E Mennekes Njemački Schuko sustav
zaštita od prekomjerne struje za 230V utičnice	1 x C16 1P 10kA
spojna sabirnica	3F 7M 12mm2 s setom kapica
brojilo potrošnje električne energije	LE-02d MID F&F 3 × 230 / 400 V AC 3 X 5A (80)A
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i standardi za minijaturne prekidače	CSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena Upravljački kabel H07V-K 2,5, 4 mm2 crna Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
priključni kabel	5×4mm2 cca. 90 cm Guma H07RN-F OnPD
priključni utikač	ProTOP CEE utikač 32A 5P 400V IP44 Mennekes
Opće informacije
nazivna struja	32 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,7
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-0526-D
EAN	5907589330526
