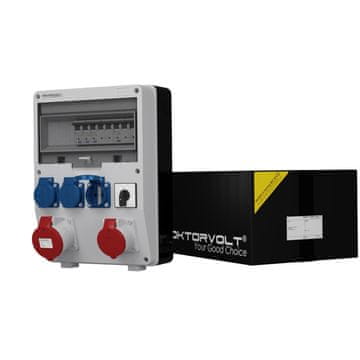

Zaštićena razvodna ploča za zgradu TD-S 32A 16A 3×230V s 0–1 grebenastim prekidačem Doktorvolt®

Njemački Schuko sustav utičnica

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S 32A 16A 3×230 Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s tri 230V utičnice V 16 A i utičnice 32 A 400 V, 16 A 400 V Mennekes,

✔️ zaštita utičnica od prekomjerne struje,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremno za spajanje.

➡️ TD-S 32A 16A 3×230 Doktorvolt® električna razvodna ploča, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samostalne gradnje kuća,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je s:

✔️ utičnicom 1× 400V 16A, 1× 400V 32A s IP 44 klasom zaštite,

✔️ tri utičnice 3× 230V 16A s IP 54 klasom zaštite,

✔️ nadstrujnom zaštitom utičnica 1× C16 A 3P 10kA, 1× C32 A 3P 10kA.

✔️ zaštita od prekomjerne struje za 230 V utičnice 2× C16 A 1P 10kA,

✔️ ožičenje,

✔️ set vijaka za montažu s čepovima,

✔️ grebenasta sklopka 0–1.

➡️ Doktorvolt® je u proces centrale implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 200 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Modularne utičnice i uređaji
utičnice za napajanje	1 × 16A 5P 400V IP44 crvena Tip 1385 Mennekes 1 × 32A 5p 400V IP44 crvena Tip 3451 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	1 x C16 3P 10kA 1 x C32 3P 10kA SEZ-KROMPACHY
230V utičnice	3 × 230V 16A Mennekes 11011 IP54 2P+E njemački Schuko sustav
prekostrujna zaštita za 230V utičnice	2 x C16 1P 10kA SEZ-KROMPACHY
spojna sabirnica	3F 7M 12mm2 sa setom kapica
grebenasta sklopka	0 – 1 3F 4P 40A 690V S40 JD 1104 A6 SEZ
ostale komponente	set vijaka za montažu s kapicama 2× krajnji držač CLIPFIX 35–5 Phoenix Contact
certifikati i standardi za prekidače	ČSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena. Upravljački kabel H07V-K 2,5, 4 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,8
Podaci o proizvođaču
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-0281-D
EAN	5907589330281
