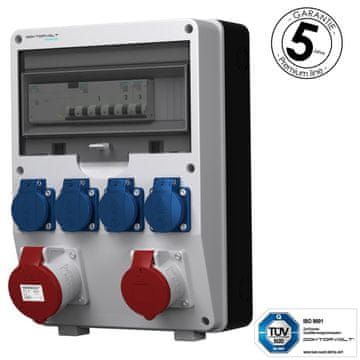

Zaštićena razvodna ploča za zgradu ptD-S 32A 16A 4×230V Mennekes utičnice, Siemens Doktorvolt® zaštita

Njemački Schuko sustav utičnica

➡️ PREMIUM pTD-S/FI 32A 16A 4×230V Doktorvolt® serija električni razvodni ormar, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala

✔️ opremljeno s četiri utičnice 230 V 16 A i 1× utičnicom 400 V 16 A, 1× 400 V 32 A proizvođača Mennekes

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme

✔️ erbetka klasa zaštite IP44

✔️ spremno za spajanje

✔️ zaštita od neizravnog kontakta

✔️ zaštita utičnice od prekomjerne struje, SIEMENS

❕❕❕ Utičnica od 32A zaštićena je diferencijalnim prekidačem. Molimo pogledajte fotografiju unutrašnjosti.

➡️ Električna razvodna ploča PREMIUM pTD-S/FI 32A 16A 4×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama

✔️ za industrijska postrojenja

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu

✔️ tijekom samogradnje kuće

✔️ za opskrbu električnom energijom zelenih površina i vanjskih masovnih događanja

➡️ Predstavljena građevinska razvodna ploča opremljena je s:

✔️ četiri utičnice 4× 230V 16A s IP 54 klasom zaštite

✔️ utičnica za napajanje 1× 400 V 32 A i 1× 400 V 16 A s IP 44 klasom zaštite

✔️ zaštita od prekomjerne struje 230V utičnica 2 x C16 1P 10kA

✔️ zaštita od prekomjerne struje 1× C16 3P 10kA utičnice za napajanje

✔️ set vijaka za montažu s kapicama

✔️ diferencijalni prekidač 40A 30mA 4P, SIEMENS

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete

✔️ transparentan protok informacija

✔️ jamstvo sigurnosti

✔️ osigurana dobra korisnička podrška

Kućište razvodnog ormara
broj modula	12
broj redova	1
montaža	nadgradna
klasa zaštite kućišta	IP44
nazivni napon kućišta	1000V
dimenzije kućišta	360 × 260 × 125 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče	siva RAL 7035
boja stražnje ploče	crna
materijal vijaka	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	SIEMENS 1 × 40A 30mA 4P RCCB
utičnice	1 × 32A 5P 400V IP44 crvena Tip 3451 Mennekes  1 × 16A 5P 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice	SIEMENS 1 x C16 3P 10kA utičnica 32A zaštićena diferencijalnim prekidačem
230V utičnice	4 × 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav
zaštita od prekomjerne struje za 230V utičnice	SIEMENS 2 x C16 1P 10kA
spojna sabirnica	3 -faza 8 -modularni 16mm2
ostale komponente	set vijaka za montažu s čepovima
certifikati i standardi za prekidače	CE CEBEC IMQ VDE
certifikati i standardi za diferencijalne prekidače	VDE EAC CE ÖVE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena. Upravljački kabel H07V-K 2,5, 4 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	32A
nazivni napon	230 / 400 V
stupanj zaštite rasklopnog uređaja	IP44
ICC	≤ 10 kA
RDF	0,7
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-4845-D
EAN	5907589334845
