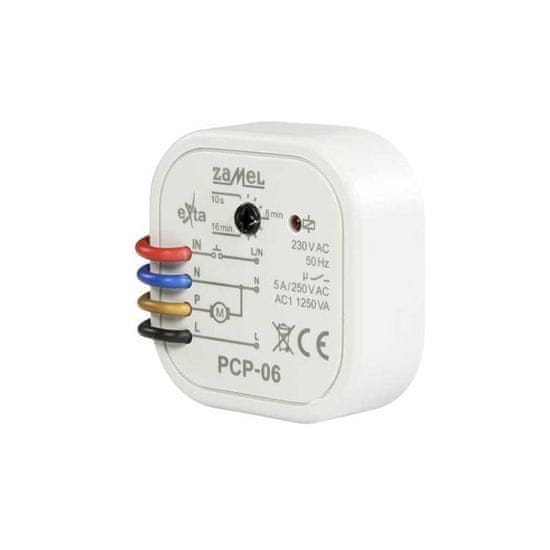

Zamel Vremenski relej za upravljanje ventilatorom PCP-06

Vremenski relej PCP‑06 koristi se za upravljanje strujnim krugovima gdje je odgođeno isključivanje opterećenja ključno nakon što nestane okidački impuls (npr. upravljanje ventilatorom u kupaonici). Kada se napon primijeni na upravljački ulaz uređaja, aktivira se relejni izlaz, napajajući prijemnik. Nakon što napon s upravljačkog ulaza nestane, napajanje prijemnika održava se tijekom vremena koje je postavio korisnik između 10 sekundi i 16 minuta, nakon čega se relej deaktivira. Dizajn omogućuje montažu uređaja ispod tipke u duboku instalacijsku kutiju Ø60.

Značajke:

• Glatko podešavanje vremena zadržavanja u rasponu: 10 s ÷ 16 min.
• Jednostavna prilagodba postojećim električnim instalacijama.
• Dimenzije: 50 × 50 × 18 mm.
• Dopušteno opterećenje: 350 W.
• Radni položaj: bilo koji.
• Dizajniran za upravljanje odgođenim isključivanjem ventilatora u kupaonici.
• Kompatibilan s jednopolnim osvijetljenim tipkama.
• Radna temperatura: od –20 °C do +45 °C.
• Dimenzije 50 × 50 × 15 mm
• Težina 32 g

TEHNIČKI PODACI (PCP-06)

• Nazivni napon napajanja 230 V AC
• Maksimalni napon kontakta 250 V
• Kategorija upotrebe AC1
• Maksimalna snaga releja 1250 VA
• Raspon podešavanja vremena t 10 s – 16 min
• Struja releja 5 A
• Nazivna potrošnja struje 17 mA
• Stupanj zaštite kućišta IP20
• Montaža kućišta u kutiju Ø60
