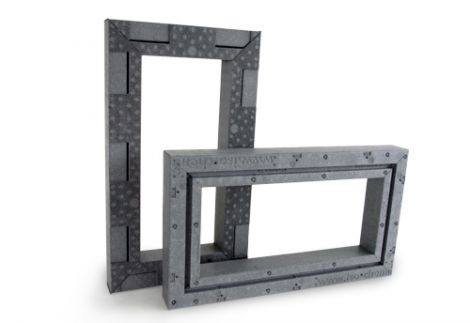

ISO-TOP winframer „TIP 3“

Sustav za montažu vanjske toplinske izolacije za velike prozore

Sustav za montažu vanjske toplinske izolacije

ISO-TOP

winframer „TIP 3“

Sastoji se od nosivog, toplinski Profili izolacijskog sustava izrađeni od visoko gustog Thermapora. Vrlo dobra toplinska vodljivost profila osigurava savršenu integraciju u WDVS sustav i optimalne Ψ (Psi) vrijednosti. To optimizira toplinske mostove i postiže visoki izolacijski učinak u području krila prozora. Time se sprječava rizik od stvaranja plijesni u području spoja oko otvora prozora.

„TIP 3“ nudi visoku nosivost i prijenos opterećenja u jednom. Visoka gustoća materijala od 150 kg/m3 ne samo da osigurava vrlo dobru nosivost za težinu prozora, već je i dovoljno stabilan da prenese sva ostala opterećenja na zid. Profili sustava mogu se dodatno ojačati aluminijskim potpornim kutnicima. To omogućuje prijenos povećanih zahtjeva za opterećenjem i usklađenost s direktivama trav / DIN 18008–4 i ETB.

Prednosti proizvoda

• Ugradnja prozora u sloj toplinske izolacije
• Opsežna pojedinačna ispitivanja provedena od strane istraživačkih instituta**
• Optimalna integracija s WDV sustavima
• Optimizacija Ψ-vrijednosti
• Jednostavna ugradnja zahvaljujući praktičnom spajanju na pritisak
• Idealna osnova za brtvljenje na 3 razine s višenamjenskim trakama za brtvljenje spojeva
• Idealan za toplinsku modernizaciju zgrada
• Ispunjava zahtjeve Zakona o energetskim svojstvima zgrada (GEG) i RAL „Smjernica za ugradnju“ (Leitfaden zur Mountage)

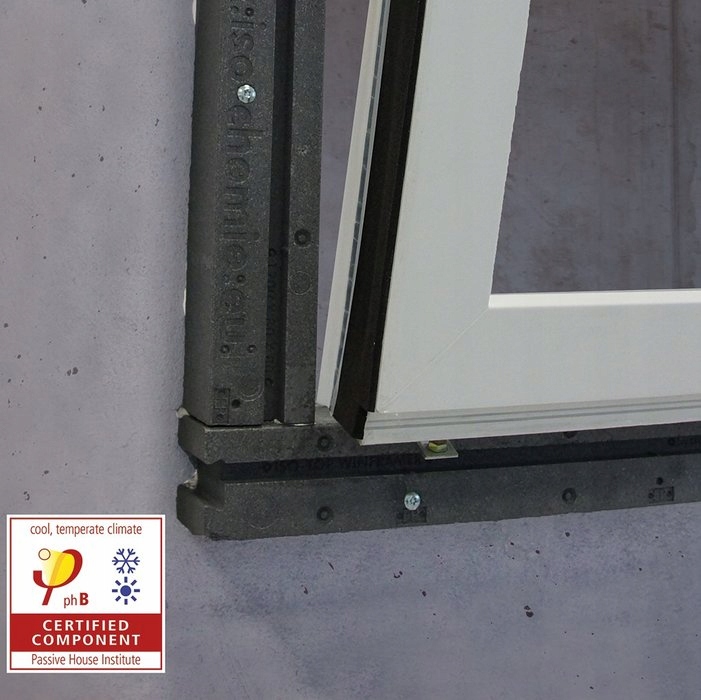

• Certificirana komponenta za pasivne kuće
• Prema epbd
• 10-godišnje jamstvo u upotrebi

Područje primjene

Nosivost i prijenos opterećenja

Sustav montaže U vanjskom sloju toplinske izolacije, ISO-TOP winframer „TIP 3“ nudi visoku nosivost i prijenos opterećenja u jednom. Visoka gustoća materijala od 150 kg / m3 ne samo da osigurava vrlo dobru nosivost za podnošenje težine prozora, već je i dovoljno stabilan da prenese sva ostala opterećenja na zid. Profili sustava ISO-TOP winframer mogu se dodatno ojačati aluminijskim potpornim kutnicima. U tu svrhu u profile sustava integrirani su precizno prianjajući konzolni džepovi. To omogućuje prijenos povećanih zahtjeva za opterećenjem i usklađenost sa zahtjevima prometa i ETB direktivama.

Jednostavan postupak ugradnje

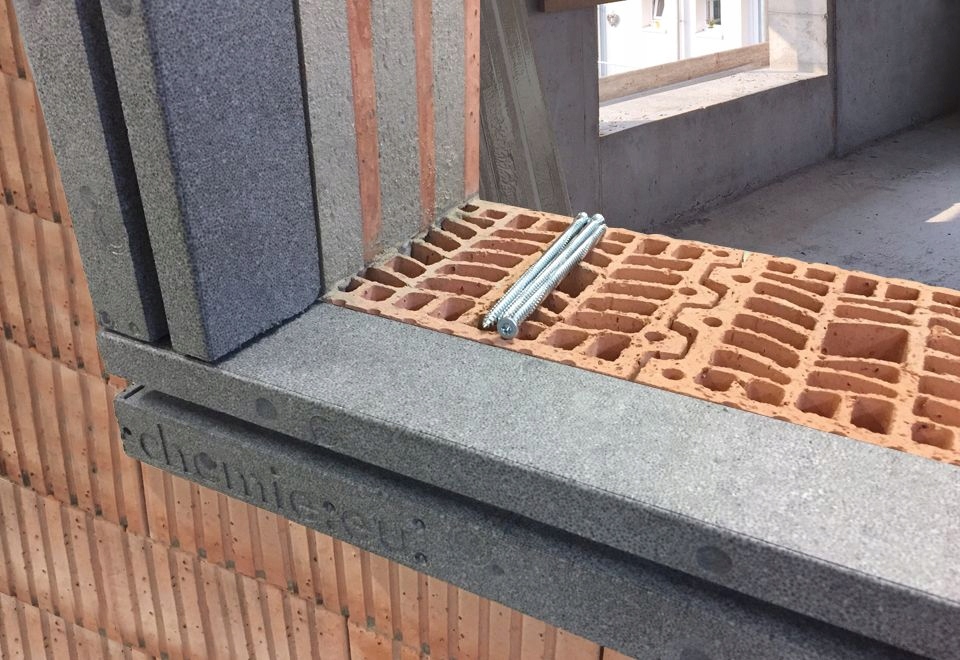

U vanjskom sloju toplinske izolacije, ISO-TOP winframer „TIP 3“ može se koristiti obodno oko otvora prozora za ugradnju prozora u ravninu izolacije. Profili sustava ISO-TOP winframer izravno apsorbiraju opterećenja vjetra, sile usisavanja, vlastita opterećenja i opterećenja krila te se prenose na nosivi dio zidne konstrukcije. Profili sustava ISO-TOP winframer lijepe se izravno na podlogu zida pomoću hibridnog polimernog ljepila ISO-TOP flex WF i dodatno se pričvršćuju vijcima. Mehaničko pričvršćivanje elemenata prozora izvodi se standardnim vijcima za prozore. Za brtvljenje prozora prikladne su višenamjenske trake za brtvljenje spojeva ili folije za brtvljenje prozora iz našeg iso³ sustava za brtvljenje prozora.

Optimalno podešavanje duljine

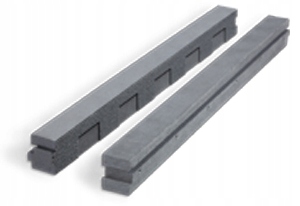

Za jednostavnu i brzu ugradnju, profili sustava opremljeni su uskočnim spojem na strani glave. To omogućuje jednostavno i praktično spajanje profila. Spojevi se brtve ISO-TOP flex ljepilom WF prije nego što se profili sustava montiraju na površinu zida. U tu svrhu opremljeni su posebnim utorima na spojevima. Odgovarajuće duljine mogu se unaprijed pripremiti u radionici.

Za individualno prilagođavanje integriranom sustavu toplinske izolacije ISO-TOP winframer, sistemski profili su na prednjoj strani opremljeni utorom po cijeloj duljini. Opcionalni izolacijski profili i okovi za prozorske klupčice mogu se ugraditi duž cijele duljine utora.
