Kupaonski radijator s ljestvama Bijeli 57 X 55 cm 9 rebara Dijamantni vodeni donji dio

BIJELI DIJAMANTNI KUPAONSKI RADIJATOR 9 REBARA 570 X 550

Dijamantni kupaonski radijator iz serije GR3 dizajniran za instalacije centralnog grijanja u kućanstvu. Ima donji dovod . Radijator se sastoji od 2 kolektora (vertikalni profili) s trokutastim profilom dimenzija: 56,4 × 34,6 mm i 9 prečki (rebara) dimenzija: 30 × 10 mm.

FUNKCIONALNI I STILSKI

Kupaonski radijatori TIP-GR3 moderni su uređaji za grijanje koji kombiniraju funkcionalnost sa sofisticiranim stilom. Zahvaljujući svojoj minimalističkoj i elegantnoj liniji, oni su i praktičan izvor topline i dekorativni dodatak svakoj kupaonici. Izrađeni od najkvalitetnijih materijala, jamče trajnost i učinkovitost grijanja, osiguravajući udobnost korištenja dugi niz godina.

KLJUČNE PREDNOSTI

• Nema propuštanja pri tlaku 1,3 puta većem od maksimalnog radnog tlaka: 2600 kPa
• Nema korozije vanjskih površina nakon 100 sati ispitivanja u vlažnim uvjetima

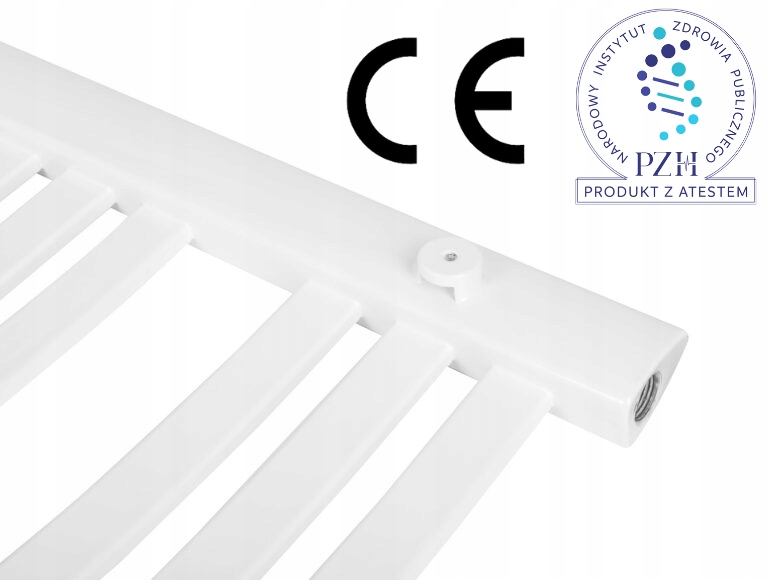

• Proizvod u skladu s europskim direktivama
• Klasifikacija proizvoda s obzirom na reakciju na vatru – KLASA A1
• Sustav ocjenjivanja sukladnosti građevinskog proizvoda 3
• Ispunjava standarde: PN-EN 442–1:2015
• PZH certifikat

SNAGA GRIJANJA

• ΔT = 30°C: 144 W

To znači da s temperaturnom razlikom između vode u radijatoru i temperature prostorije od 30°C, radijator ima snagu od 144 W.

• ΔT = 50°C: 272 W

S razlikom od 50°C, snaga grijača se povećava na 272 W.

• ΔT = 60°C: 341 W

S razlikom od 60°C, grijač postiže snagu od 341 W.

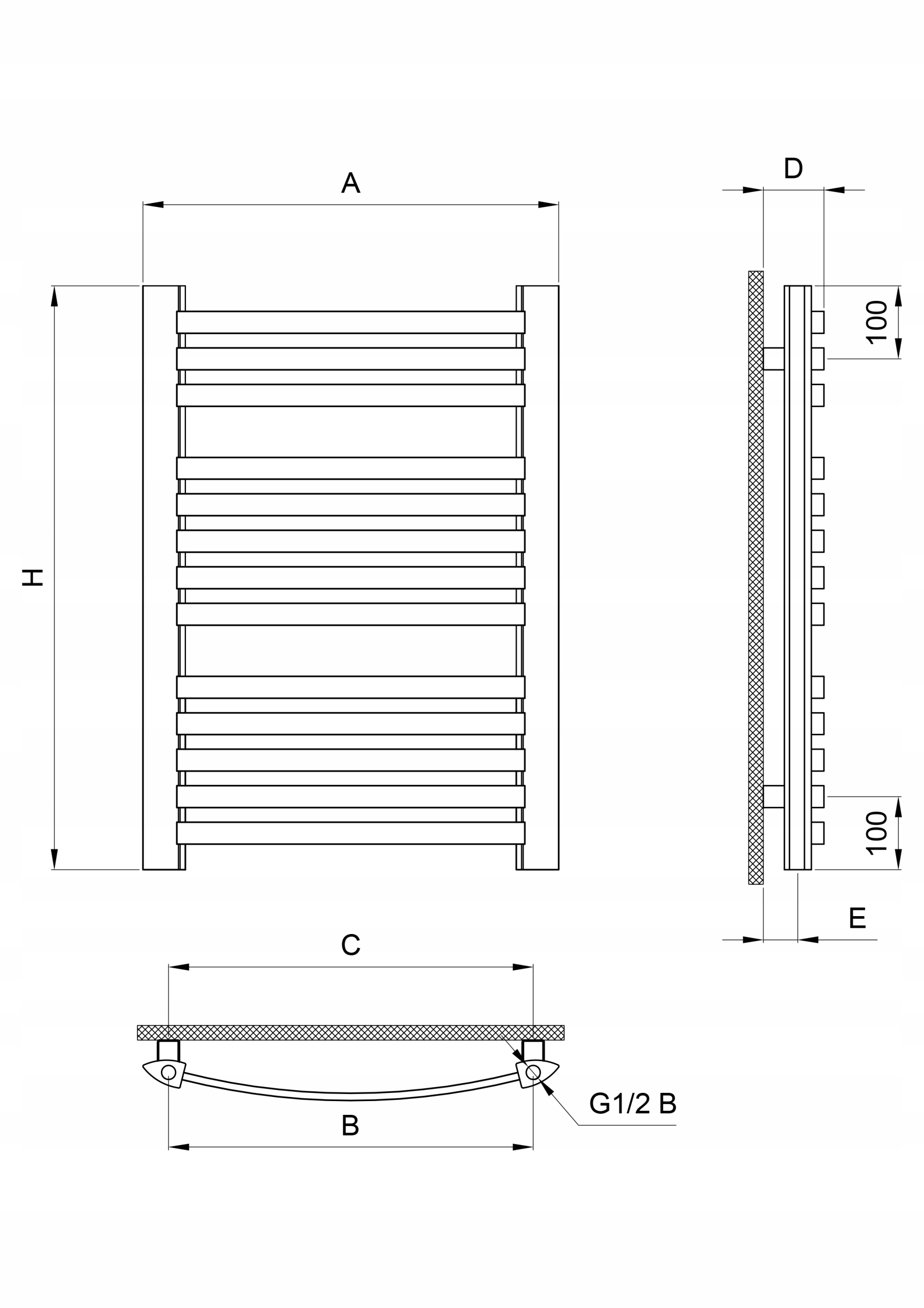

TEHNIČKA SPECIFIKACIJA

Broj rebara: 9

↔ [A] Širina radijatora: 550 mm

↕ [H] Visina radijatora: 570 mm

[D] Dubina radijatora: 103 – 110 mm

↔ [C i B] Razmak priključka: 500 mm

[E] Dubina priključka: 58 – 65 mm

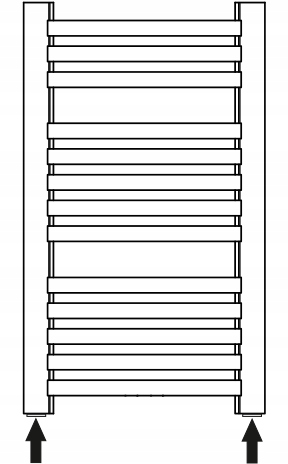

Način priključka: Donji

ℹ Priključni navoj: 1/2 inča

__________________

Maks. temperatura površine: 120°C

Maks. radni tlak: 2 Mpa (20 bara)

Kapacitet vode: 2,14 l

UGRADNJA:

1

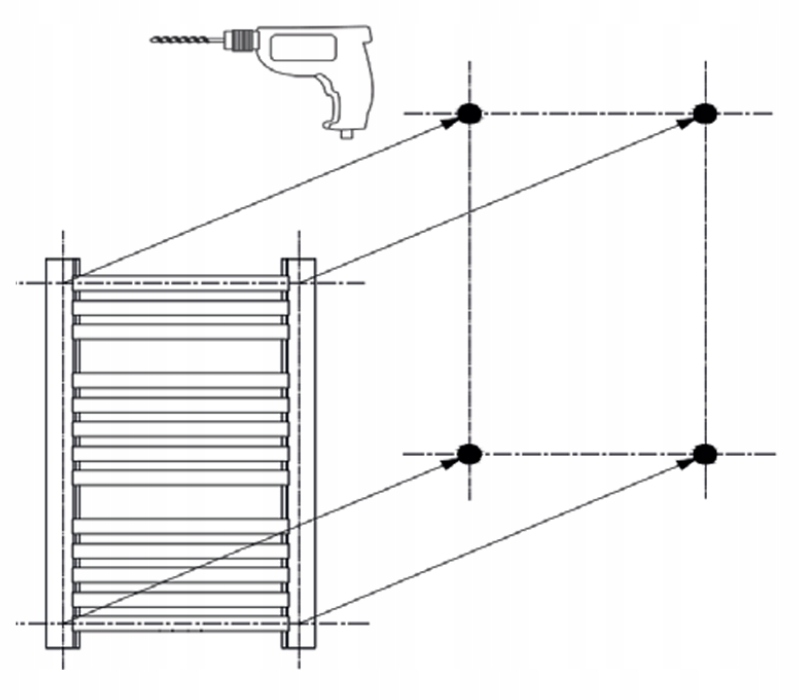

Označite odgovarajuće točke na zidu prema razmaku nosača za montažu kupaonskog radijatora i izbušite rupe.

2

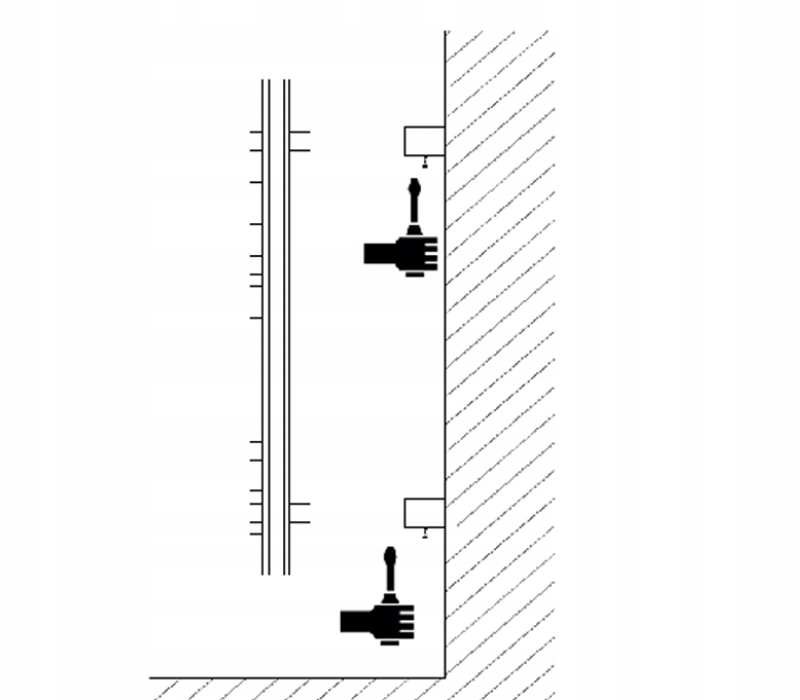

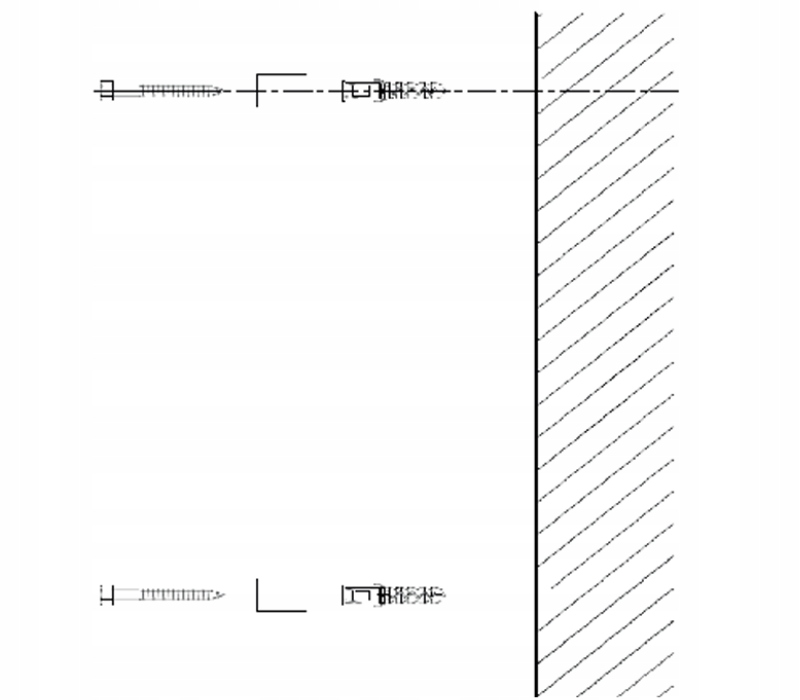

Montirajte nosač pomoću ekspanzijskih tiplova u pripremljene rupe.

2⃣

Montirajte nosač pomoću ekspanzionih vijaka u predviđene rupe.

4⃣

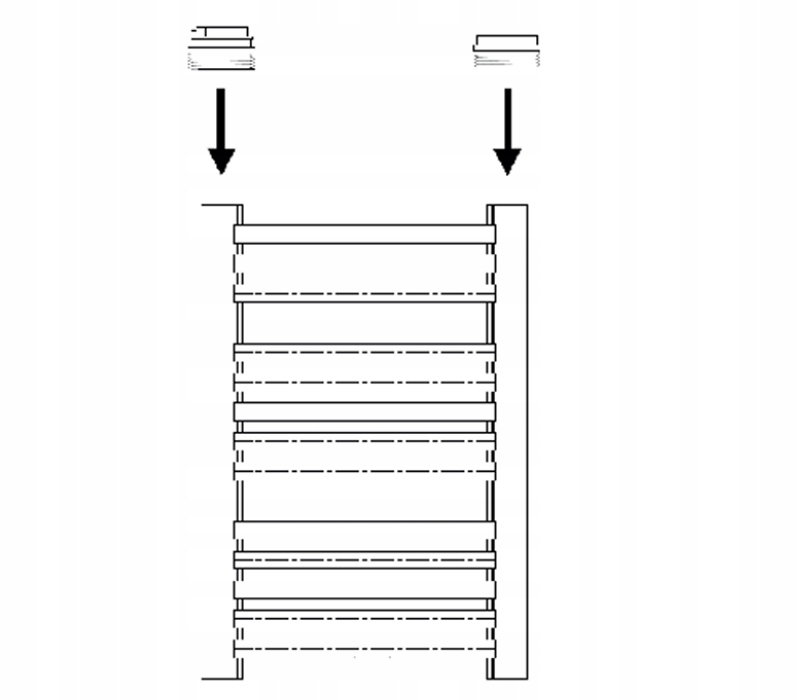

Nakon što pravilno izvršite gore navedene korake, ugradite odzračnik i čep na vrh radijatora. Za radijator GR3V, dodatno ugradite 2 čepa u donji dio bočnih profila.

Ugradite dovodne i zaporne ventile na radijator.
