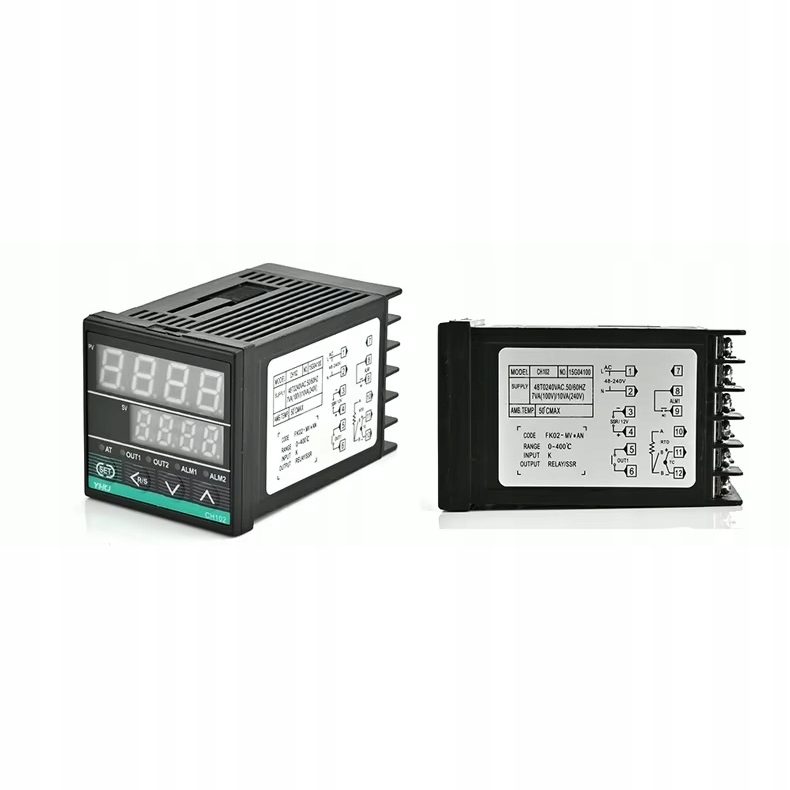

CH102FK02-MV*AN – PID regulator temperature | 48×48 mm | SSR 12VDC + 10A relej | –199,9~1800°C | PT100, K, J, R, S | Automatsko podešavanje | LED |

✅ Široki temperaturni raspon: Podržava od –199,9 do 1800°C ovisno o spojenom senzoru.

✅ Kompatibilnost s više sondi: Termoparovi K, J, R, S, B, E, T i RTD PT100 i Cu50.

✅ Dva neovisna upravljačka izlaza: relej 10A/2300W + 12VDC SSR izlaz – fleksibilnost u upravljanju grijačima i SSR-om.

✅ Temperaturni alarm: AL1 (NO) izlaz s LED indikacijom – brzi odgovor na prekoračenje zadane vrijednosti.

✅ Kompaktni dizajn: Dubina samo 70 mm – idealno za plitke ormariće i kućišta.

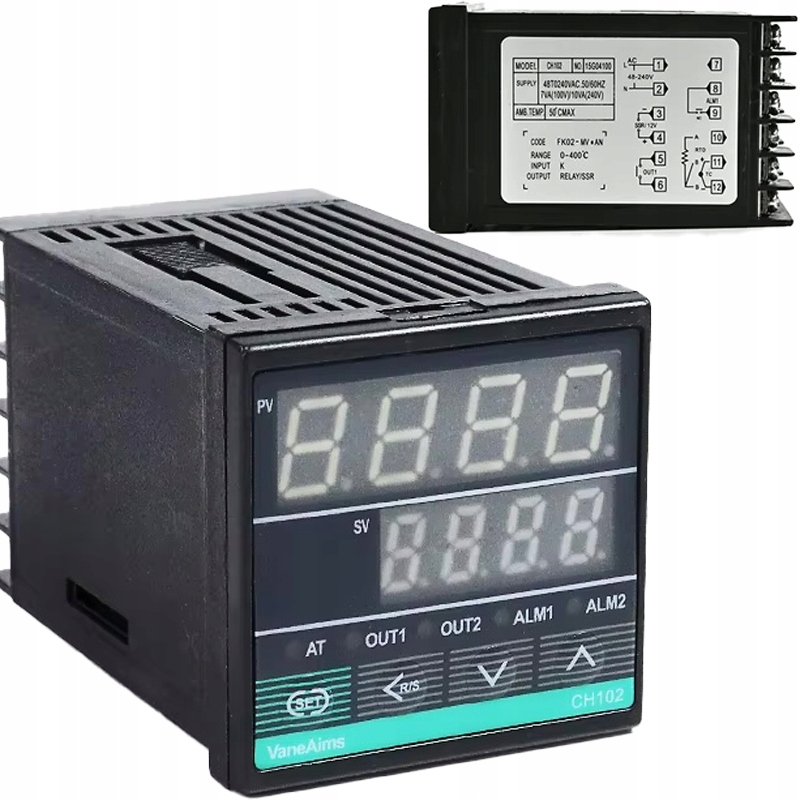

✅ LED zaslon: Dvostruki zaslon – PV (crveni), SV (zeleni) – osigurava brzo i jasno očitavanje.

✅ Jednostavno postavljanje: Izbornik u stilu REX C100 – jednostavna promjena postavki kao što su temperaturni raspon, vrsta sonde, PID/ON-OFF.

✅ Jednostavna instalacija: Otvor za montažu 45×45 mm, montaža stražnjom kopčom – jednostavna instalacija.

✅ PID automatsko podešavanje: AT funkcija – automatsko prilagođavanje parametara radnim uvjetima.

✳️ Specifikacija:

✔️ Model: CH102FK02-MV*AN

✔️ Napajanje: 110–240 V AC, 50/60 Hz

✔️ SSR izlaz: 12 V DC / 21 mA (SSR relejno upravljanje)

✔️ Relejni izlaz: 10 A / 230 V (omski)

✔️ Izlaz alarma AL1: 230 V AC / 3 A (NO)

✔️ Točnost mjerenja: ±0,5% ili ±3°C

✔️ Ciklus uzorkovanja: 0,5 s

✔️ Raspon temperature: –199,9 do 1800°C

✔️ Podržani senzori: K, J, R, S, B, E, T, PT100, Cu50

✔️ Način rada: Grijanje / Hlađenje

✔️ Automatsko podešavanje PID-a: Da (AT funkcija)

✔️ Histereza, proporcionalnost, integral, derivirano vrijeme – konfigurirano

✔️ Zaslon: 2× LED (PV i SV)

✔️ Dimenzije kućišta: 48 × 48 × 70 mm

✔️ Dimenzije otvora za montažu: 45 × 45 mm

✔️ Radna temperatura: 0–50°C

✔️ Vlažnost: 0–90% RH (bez kondenzacije)

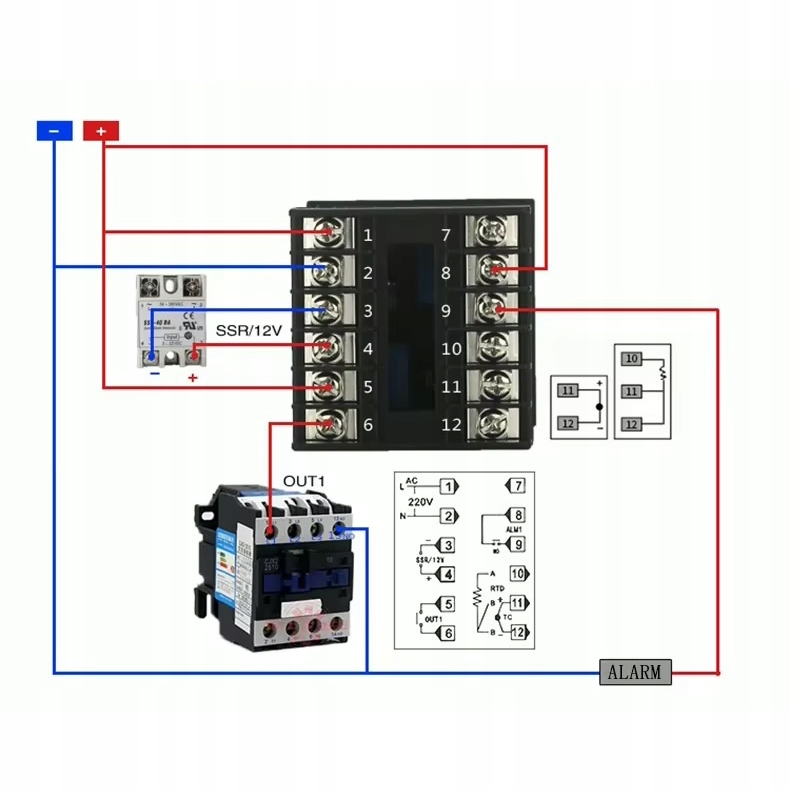

✨ Upute za spajanje regulatora temperature CH102FK02-MV*AN (prema dijagramu):

✅ Napajanje regulatora (110–240 V AC):

➡️ Pin 1 – L (fazna žica)

➡️ Pin 2 – N (neutralna žica)

✅ Izlaz SSR upravljanja (12 VDC):

➡️ Pin 3 (-) – Minus napajanja SSR releja

➡️ Pin 4 (+) – Plus napajanja releja SSR

➡️ Spajanje na upravljački ulaz SSR releja (npr. FOTEK SSR 12VDC)

✅ Izlaz releja OUT1 – 10A (prema kontaktoru, grijaču ili drugom prijemniku):

➡️ Pin 5 – fazni izlaz iz releja

➡️ Pin 6 – neutralni/uzemljeni – spojen na kontaktor ili prijemnik

✅ ALM1 alarmni izlaz – 230V / 3A (normalno otvoren):

➡️ Pin 8 i 9 – spojen na alarmni uređaj (npr. lampa, zujalica)

➡️ Aktivira se kada se prekorači zadana temperatura (SV)

✅ Priključak temperaturnog senzora tipa K (termoelement):

➡️ Pin 11 (+) – crvena žica termoelementa

➡️ Pin 12 (-) – plava žica termoelementa

✅ Priključak temperaturnog senzora tipa PT100 (RTD – 2 žice):

➡️ Pin 10 (A) – žica 1

➡️ Pin 12 (B) – žica 2

➡️ Napomena: U slučaju PT100, između pinova 11 i 12 mora se napraviti kratkospojnik

❇️ Instalacija:

Napravite rupu za montažu 45 × 45 mm

Umetnite regulator sprijeda

Sa stražnje strane stavite i pritisnite kopče za montažu – spremno!

️ Napomene za instalaciju:

Prilikom korištenja SSR releja, koristite DC-AC SSR (npr. 10A, 25A, 40A – ovisno o snazi prijemnika)

SSR izlazi (pin 3 i 4) koriste se za izravno upravljanje SSR-om s 12VDC naponom

Relejni izlaz (pin 5 i 6) podržava prijemnike do 2300W (maks. 10A)

Napajanje alarma (ALM1) zahtijeva vlastiti izvor napona (npr. iz iste 230V mreže)

⚠️ VAŽNO:

✔️ Provjerite je li senzor ispravno odabran za vrstu ulaza (TC/PT100)

✔️ Za temperature >400°C ili promjenu vrste sonde – promijenite tvorničke postavke SL1 i SLH

✔️ Instalacija u skladu sa sigurnosnim standardima – održavajte izolacijske razmake
