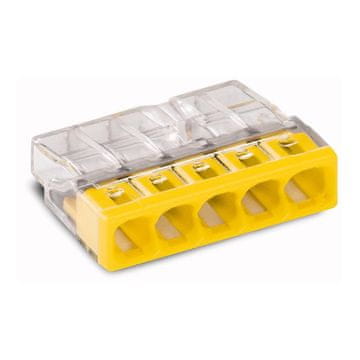

Wago 10X WAGO Stezaljka za brzu ugradnju - 5 stezaljki

10X WAGO blok stezaljki za brzu instalaciju – 5 priključaka (2273–205)

Tražite li pouzdano, brzo i sigurno rješenje za spajanje električnih žica? 10X WAGO brza instalacijska stezaljka s 5 priključaka (SKU: 2273–205 / 550956) predstavlja vrhunac tehnologije u području električnih instalacija. Ovaj izuzetno kompaktni konektor iz serije 2273 COMPACT PUSH WIRE® omogućuje profesionalno spajanje čvrstih električnih kabela bez upotrebe ikakvog alata.

Zahvaljujući inovativnom dizajnu, koji je 50% manji od legendarne serije 273 , uštedjet ćete dragocjeni prostor u razvodnim kutijama i kutijama. Set sadrži 10 komada vrhunskih terminala koji osiguravaju dugotrajan, siguran i stabilan rad u svim uvjetima – od kućnih instalacija do zahtjevnih industrijskih i automobilskih primjena.

Zašto odabrati brze spojnice WAGO 2273–205?

WAGO je sinonim za sigurnost i kvalitetu u svijetu elektrotehnike. 5-polna brza montažna stezaljka omogućuje istovremeno spajanje do pet punih vodiča različitih presjeka (od 0,5 do 2,5 mm²). To vam daje maksimalnu fleksibilnost u radu bez ugrožavanja sigurnosti spoja.

Glavna prednost ovih terminala je vizualni pregled . Prozirno kućište omogućuje vam da odmah vidite jesu li vodiči ispravno i potpuno umetnuti. Ugrađena vratašca služe kao prozorčić za pregled kako biste bili sigurni da su vodiči pravilno ogoljeni, sprječavajući rizik od kratkog spoja ili pregrijavanja.

Ključne prednosti i značajke proizvoda

• Iznimna ušteda prostora: COMPACT dizajn je 50% manji od prethodnih modela, što znatno olakšava rad u uskim razvodnim kutijama.

• PUSH WIRE® tehnologija: Brzo i jednostavno ožičenje punih vodiča jednostavnim pritiskom – potpuno bez alata.

• Prozirno kućište za sigurnost: Omogućuje trenutni vizualni pregled ispravnosti spoja i duljine ogoljenog kabela.

• Univerzalna upotreba: Idealno za kućne električne instalacije, industriju, automobilske električne i obrtničke radove.

• Optimizirani testni utor: Omogućuju jednostavno mjerenje i ispitivanje napona sa svim standardnim ispitnim sondama bez prekidanja veze.

• Jasni kod boje: Brza identifikacija broja polova i tipa terminala za brži rad na terenu.

Tehničke specifikacije

WAGO terminali za brzu instalaciju dizajnirani su u skladu s najstrožim industrijskim standardima, što potvrđuju sljedeći tehnički podaci:

• Vrsta vodiča: Pogodno za pune vodiče (jedna žica)

• Presjek vodiča: Od 0,5 mm² do 2,5 mm² (pojedinačno kombinirani presjeci)

• Nazivna struja: Do 24 A

• Nazivni napon: 450 V

• Maksimalna temperatura okoline: Do 60°C

• Vrsta ožičenja: Bočni ulaz (za lakše upravljanje kabelima)

• Broj priključnih točaka (terminala): 5

• Količina u pakiranju: 10 komada (10X)

• Šifra proizvoda (SKU): 2273–205 ili 550956

Jednostavno za korištenje bez alata

Instalacija WAGO terminala izuzetno je jednostavna i može se sigurno obaviti u samo nekoliko koraka:

• Uklonite izolaciju (guljenje) s punog vodiča do preporučene duljine.

• Gurnite vodič izravno u jednu od 5 rupa na stezaljci (PUSH WIRE sustav).

• Provjerite kroz prozirno kućište je li vodič potpuno umetnut.

• Ako je potrebno, upotrijebite ispitni utor za provjeru prisutnosti napona.

Za detaljniji prikaz rada i prednosti, pogledajte prezentacijski video u nastavku:

Često postavljena pitanja (FAQ)

1. Mogu li istovremeno spojiti vodiče različitih presjeka na isti WAGO priključak 2273–205?

Da, WAGO 2273–205 omogućuje vam pojedinačno kombiniranje punih vodiča s presjecima od 0,5 mm² do 2,5 mm² u istom terminalu. To znači da možete jednostavno istovremeno spojiti tanje i deblje pune žice.

2. Jesu li ovi terminali prikladni za fleksibilne (višežilne) kabele?

Stezaljke serije 2273 s PUSH WIRE® tehnologijom namijenjene su isključivo za pune vodiče (jednožilne). Za fine ili meke vodiče preporučujemo korištenje WAGO stezaljki sa sivo-narančastom ručkom (npr. serija 221).

3. Kako mogu provjeriti je li električni priključak siguran?

WAGO 2273–205 ima potpuno prozirno kućište koje omogućuje vizualni pregled ispravnosti ožičenja. Osim toga, terminali imaju integrirane otvorene ispitne utore koji su optimizirani za standardne ispitne sonde, što vam omogućuje sigurno mjerenje napona bez rastavljanja spoja.

Wago LEDmaxx GmbH Veronica Ceban, Wiesenweg 2, 97353 Wiesentheid, Njemačka, [email protected], (+49) 91019067483Distributer za Sloveniju: Haloorodje.si, Online prodaja, Rok Groznik sp, Podturn 42, 8350 Dolenjske Toplice, [email protected], +38669731944, SlovenijaPodrijetlo proizvoda: Kina

Upute za uporabu proizvoda:

• Pripremite kabele koje želite spojiti.

• Umetnite kabele u stezaljku, pazeći da su kabeli ispravno usmjereni i da su svi krajevi kabela u stezaljci.

• Provjerite jesu li kabeli pravilno spojeni laganim povlačenjem.

• Ponovite postupak za svaki kabel koji želite spojiti.

Korisni savjeti za rad:

• Prije uporabe stezaljki provjerite jesu li stezaljke prikladne za vašu primjenu.

• Spojite kabele prema uputama proizvođača.

• Provjerite jesu li kabeli pravilno spojeni prije nego što uključite uređaj.

• Ako imate problema sa spajanjem kabela, obratite se stručnjaku.

• Čuvajte kopče na suhom i sigurnom mjestu kako biste izbjegli oštećenje ili gubitak.

Upozorenja:

• Nikada ne radite na vodičima pod naponom.

• Koristite samo odgovarajući tip i presjek vodiča dopušten za određeni terminal.

• Ne koristite oštećene ili prljave kopče.

• Prije uključivanja napajanja provjerite sve spojeve.

• Za električne instalacije, radove treba izvesti kvalificirana osoba ili električar.
