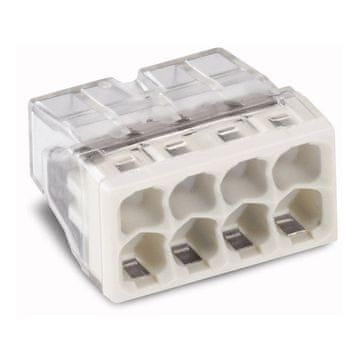

Wago 10X WAGO Stezaljka za brzu ugradnju - 8 stezaljki

10X WAGO blok stezaljki za brzu instalaciju – 8 priključaka (SKU: 2273–208)

Tražite li pouzdano, izuzetno brzo i sigurno rješenje za spajanje električnih vodiča? Set od 10 WAGO stezaljki za brzu instalaciju s 8 priključaka (serija 2273–208 / 550957) predstavlja vrhunac tehnologije u području električnih instalacija. WAGO stezaljke su svjetski poznate po svojoj kvaliteti, jer vam omogućuju spajanje električnih kabela bez upotrebe ikakvog alata.

Zahvaljujući inovativnoj PUSH WIRE tehnologiji , ožičenje punih vodiča je brže nego ikad. Ovaj set od 10 dijelova idealan je za profesionalne električare i „uradi sam“ majstore koji žele sigurno, uredno i dugotrajno električno ožičenje u stambenim, industrijskim ili automobilskim primjenama.

Zašto odabrati WAGO COMPACT seriju 2273?

Glavna prednost serije WAGO COMPACT 2273 je njezin izniman dizajn koji štedi prostor. Ovi terminali su 50% manji od originalne i provjerene serije 273. To znači da ćete dobiti puno dragocjenog prostora u razvodnim kutijama i kutijama za spajanje kabela, što uvelike olakšava organizaciju kabela i smanjuje nered.

Osim kompaktnosti, WAGO terminali pružaju maksimalnu sigurnost. Prozirno kućište omogućuje trenutni vizualni pregled kako bi se osiguralo da su vodiči ispravno umetnuti i gurnuti do kraja. Ugrađena su i posebna vratašca koja omogućuju provjeru jesu li vodiči pravilno i adekvatno ogoljeni (izolacija uklonjena), čime se sprječava rizik od kratkih spojeva ili lošeg kontakta.

Ključne prednosti korištenja WAGO brzih spojnica

• Ušteda prostora: Do 50% manje kućište u usporedbi sa starijom serijom 273 omogućuje jednostavnu ugradnju u skučenim prostorima.

• Sastavljanje bez alata: Tehnologija opružnih kopči PUSH WIRE omogućuje jednostavno umetanje punih vodiča u terminal.

• Maksimalna sigurnost: Vizualni pregled kroz prozirno kućište i zaštita od slučajnog dodira.

• Jednostavno testiranje: Optimizirani ispitni utori prilagođeni su svim standardnim ispitnim sondama na tržištu.

• Svestrana upotreba: Pogodno za kućne instalacije, industriju, automobilske električne instalacije i obnovu ožičenja.

Tehničke specifikacije proizvoda

WAGO terminali za brzu instalaciju izrađeni su od vrhunskih materijala koji pružaju iznimnu vodljivost i otpornost na temperaturne utjecaje:

• Broj terminala (priključaka): 8

• Vrsta vodiča: Pogodno isključivo za pune vodiče (jedna žica)

• Presjek vodiča: Od 0,5 mm² do 2,5 mm²

• Nazivna struja: Do 24 A

• Nazivni napon: 450 V

• Maksimalna temperatura okoline: Do 60°C

• Vrsta ožičenja: Bočni ulaz (praktičan pristup kablovima)

• Šifra proizvoda (SKU): 2273–208 ili 550957

Kako funkcionira WAGO PUSH WIRE priključak?

Postupak instalacije je izuzetno jednostavan i siguran. Skinite izolaciju s električnog vodiča na preporučenu duljinu, a zatim ga jednostavno gurnite u jednu od 8 rupa na stezaljci. Opružni mehanizam PUSH WIRE čvrsto će stisnuti vodič i osigurati konstantan, optimalni kontaktni tlak koji se neće popustiti čak ni pod utjecajem vibracija ili temperaturnih fluktuacija. Ispravnost instalacije odmah provjerite kroz prozirno kućište.

Za bolji uvid u način rada i prednosti, pogledajte uvodni video u nastavku:

Pogledajte video prezentaciju WAGO serije 2273

Često postavljana pitanja i odgovori (FAQ)

1. Mogu li spojiti vodiče različitih presjeka na isti WAGO priključak?

Da, serija WAGO 2273 omogućuje vam individualno kombiniranje različitih presjeka punih vodiča od 0,5 mm² do 2,5 mm² u istom terminalu. Svaki terminal radi neovisno, što pruža potpunu fleksibilnost u instalaciji.

2. Jesu li ove stezaljke prikladne za mekane (pletene) vodiče?

Ne, model 2273–208 s PUSH WIRE tehnologijom namijenjen je isključivo za pune vodiče (jedna žica). Za mekane ili tanke žičane vodiče prikladne su WAGO polužne stezaljke (npr. serije 221).

3. Kako mogu provjeriti napon nakon što su kabeli već umetnuti?

WAGO terminalni blokovi imaju integrirane i optimizirane ispitne utore na stražnjoj strani. Dizajnirani su tako da u njih možete jednostavno umetnuti standardnu ​​ispitnu sondu (odvijač s testerom ili multimetrom) i sigurno izmjeriti napon bez rastavljanja spoja.

Wago LEDmaxx GmbH Veronica Ceban, Wiesenweg 2, 97353 Wiesentheid, Njemačka, [email protected], (+49) 91019067483Distributer za Sloveniju: Haloorodje.si, Online prodaja, Rok Groznik sp, Podturn 42, 8350 Dolenjske Toplice, [email protected], +38669731944, SlovenijaPodrijetlo proizvoda: Kina

Upute za uporabu proizvoda:

• Pripremite kabele koje želite spojiti.

• Umetnite kabele u stezaljku, pazeći da su kabeli ispravno usmjereni i da su svi krajevi kabela u stezaljci.

• Provjerite jesu li kabeli pravilno spojeni laganim povlačenjem.

• Ponovite postupak za svaki kabel koji želite spojiti.

Korisni savjeti za rad:

• Prije uporabe stezaljki provjerite jesu li stezaljke prikladne za vašu primjenu.

• Spojite kabele prema uputama proizvođača.

• Provjerite jesu li kabeli pravilno spojeni prije nego što uključite uređaj.

• Ako imate problema sa spajanjem kabela, obratite se stručnjaku.

• Čuvajte kopče na suhom i sigurnom mjestu kako biste izbjegli oštećenje ili gubitak.

Upozorenja:

• Nikada ne spajajte niti uklanjajte žice pod naponom.

• Ne koristite oštećenu ili deformiranu kopču.

• Ne prekoračujte dopušteni presjek, napon ili struju određenog modela.

• Priključak mora biti instaliran u odgovarajućem kućištu ili razvodnoj kutiji, ne slobodno u zidu.

• Za električne instalacije na glavnoj mreži, radove treba izvesti kvalificirani električar.
