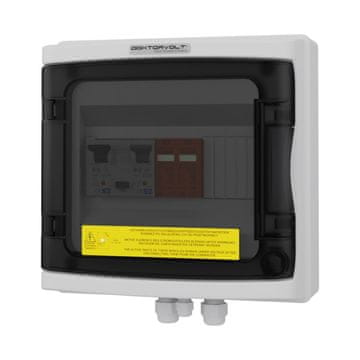

AC fotonaponska razdjelna ploča
320 V AC 4P 20–50 kA klasa T1 T2

⭐⭐⭐⭐⭐

➡️Fotonaponska razdjelna ploča marke Doktorvolt:

✔️ dizajnirana je za zaštitu kristalnih modula na AC strani,

✔️ opremljena je visokokvalitetnim komponentama u području strujne zaštite,

✔️ kako bi se zaštitili U sustavu AC prenaponske zaštite korišteni su odvodnici prenapona priznate marke, koji se karakteriziraju visokom radnom učinkovitošću i klasom zaštite T1 T2,

✔️ razvodna ploča ima stupanj zaštite IP65, što osigurava njezinu hermetičnost i vodootpornost,

➡️ Doktorvolt® je u proces proizvodnje razvodnih ploča implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ Zajamčena je izvrsna korisnička podrška.

➡️Doctorvolt se specijalizirao za proizvodnju visokokvalitetnih građevinskih razdjelnih ploča s utičnicama, fotonaponskih razdjelnih ploča i produžnih kabela. Njihova kvaliteta, pažnja prema detaljima i sveobuhvatna korisnička podrška izdvajaju ih na tržištu. Doktorvoltovi proizvodi izrađeni su od provjerenih komponenti nabavljenih od europskih dobavljača.

Kućište
Broj modula	8
Broj redova	1
Montaža	Nadžbukno
Klasa zaštite razvodne ploče	IP65
Nazivni napon kućišta	1000V
dimenzije kućišta	215 × 210 × 100 mm
dimenzije kućišta s PG uvodnicama	215 × 245 × 100 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja kućišta	siva RAL 7035
materijal vijka	nehrđajući čelik
materijal brtve	EPDM guma
PG kabelske uvodnice	2× PG-21 1× PG-11
certifikati i standardi	CE EU 2002/95/EZ RoHS Deca-BDE CEI 23–48
simbol proizvođača kućišta	940.8
Prekidači diferencijalne struje i nadstruje
zaštita od neizravnog kontakta	diferencijalni prekidač SEZ 25A 300mA 2P tip A RCCB
minijaturni prekidač	SEZ Typ S C16A 1P 10kA
certifikati i norme diferencijalnog prekidača	STN EN 61008–1 EFS EFC CE
certifikati i norme minijaturnog prekidača	VDE STN EN 60 898 CSN EN 60 898 EFS EFC CD
Zaštita AC kabela
AC odvodnik prenapona	320 V AC 4P 20–50 kA klasa T1 T2
maksimalni radni napon Uc	320 V AC
klasa zaštite T	T1 + T2
ispitna struja In	20 kA
maksimalna struja Imax	50 kA
razina naponske zaštite	Up < 1,8 kV
certifikati i standardi	CE CE, IEC61643–11
Zaštita DC kabela
DC odvodnik prenapona	–
Kabliranje
rabljeno kabeliranje	Upravljački kabel H07V-K 6 mm2 crni Bitner Upravljački kabel H07V-K 16mm2 žuto-zeleni Bitner Upravljački kabel H07VK-K 6 mm2 plavi Lapp kabel
Solarni priključci
solarni konektori	–
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-4500-FOT
EAN	5907589334500
