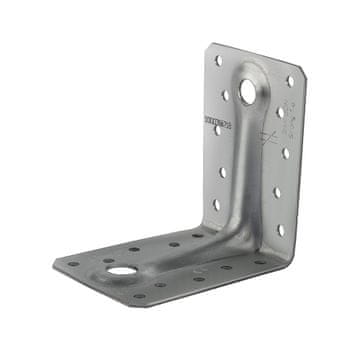

Perforirana čelična kutna spojnica

Ojačana kutna spojnica s utisnutim uzorkom

• Model: ABR9020

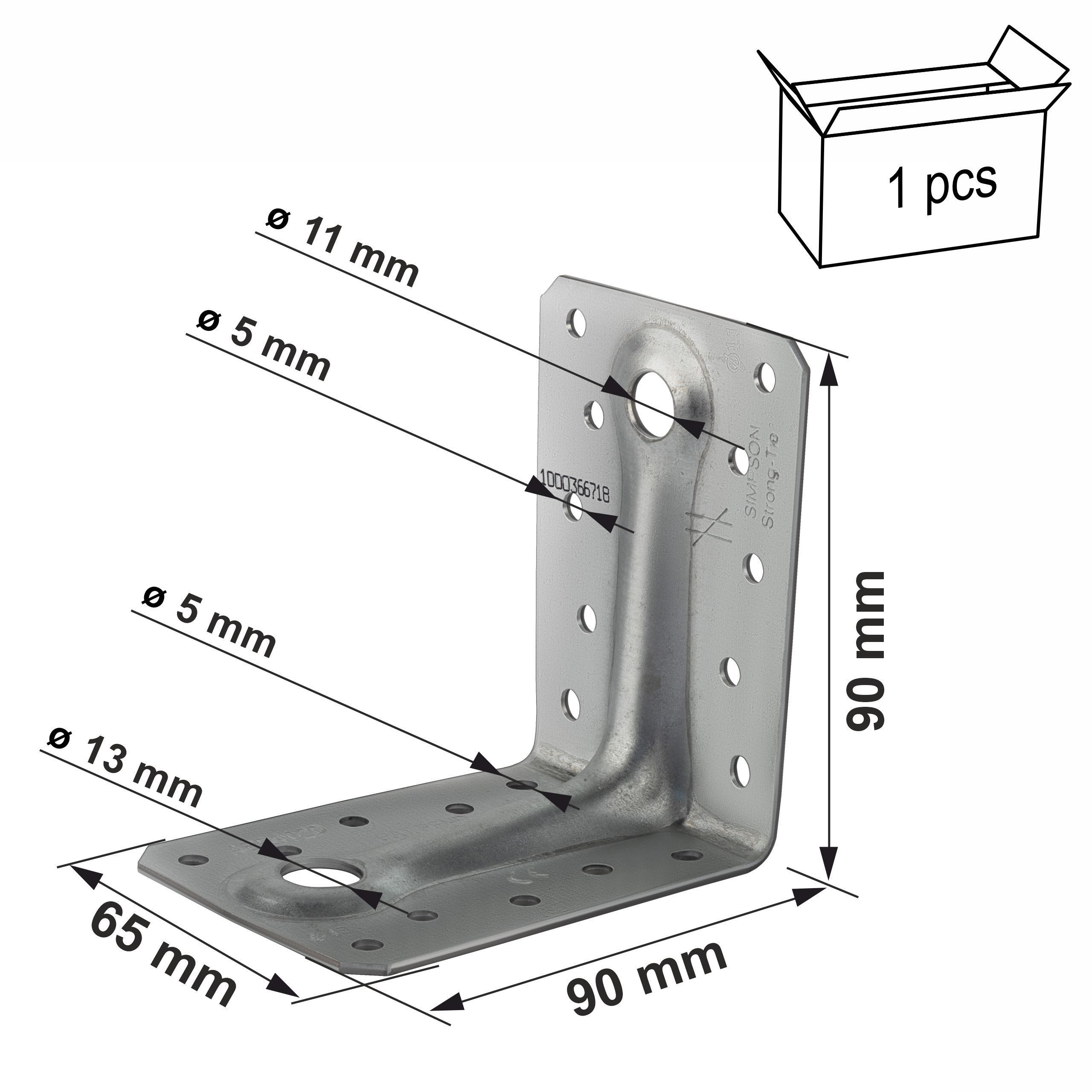

• Veličina: 90 × 90 × 65 mm
• Debljina lima: 2,0 mm
• Pakiranje: 1 kom
• Otvori za krakove A: 10 kom x Ø 5 mm, 1 kom x Ø 11 mm,
• Otvori za krakove B: 10 kom x Ø 5 mm, 1 kom x Ø 13 mm,
• Materijal: Pocinčani čelik S250GD Z 275 g/m2 (20 µm)
• Dizajnirano za spojeve: drvo – drvo, drvo – beton

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

ABR kutni spojnici s ojačanjem postižu visoku krutost i čvrstoću zahvaljujući reljefnim rebrima. Zahvaljujući rasporedu rupa za čavle, ABR kutnici postižu ne samo visoku nosivost za sile smicanja, već i za sile uzdizanja.

Primjena i način ugradnje

Namijenjeno za spojeve: drvo – drvo, drvo – beton

Glavni element: masivno drvo, kompozitno drvo, lijepljeno lamelirano drvo, beton.

Sekundarni element: masivno drvo, kompozitno drvo, lijepljeno lamelirano drvo.

Područje primjene:

• Spojevi rogova sa zidnom pločom ili betonskom prstenastom gredom.

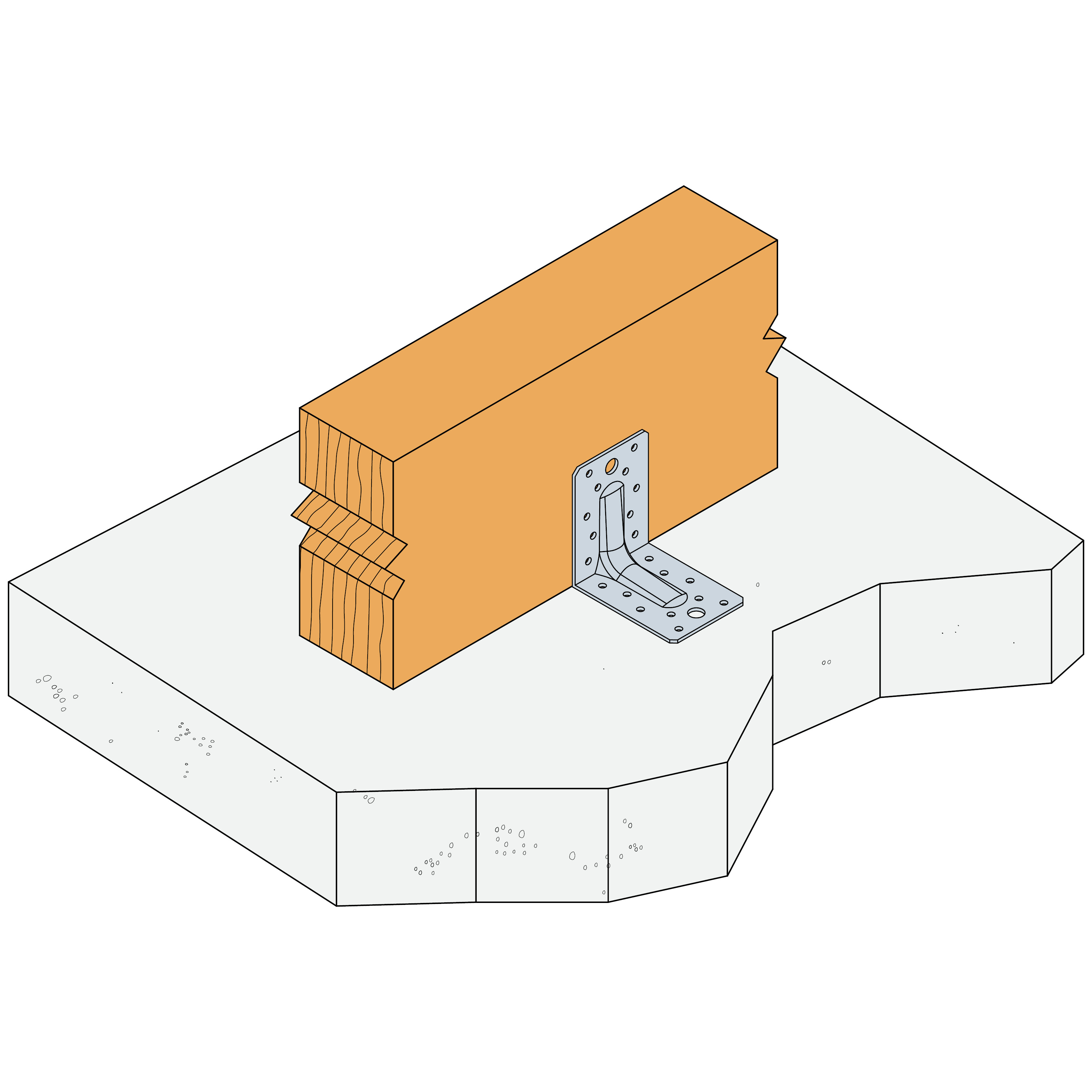

• Pričvršćivanje drvenih elemenata na beton.

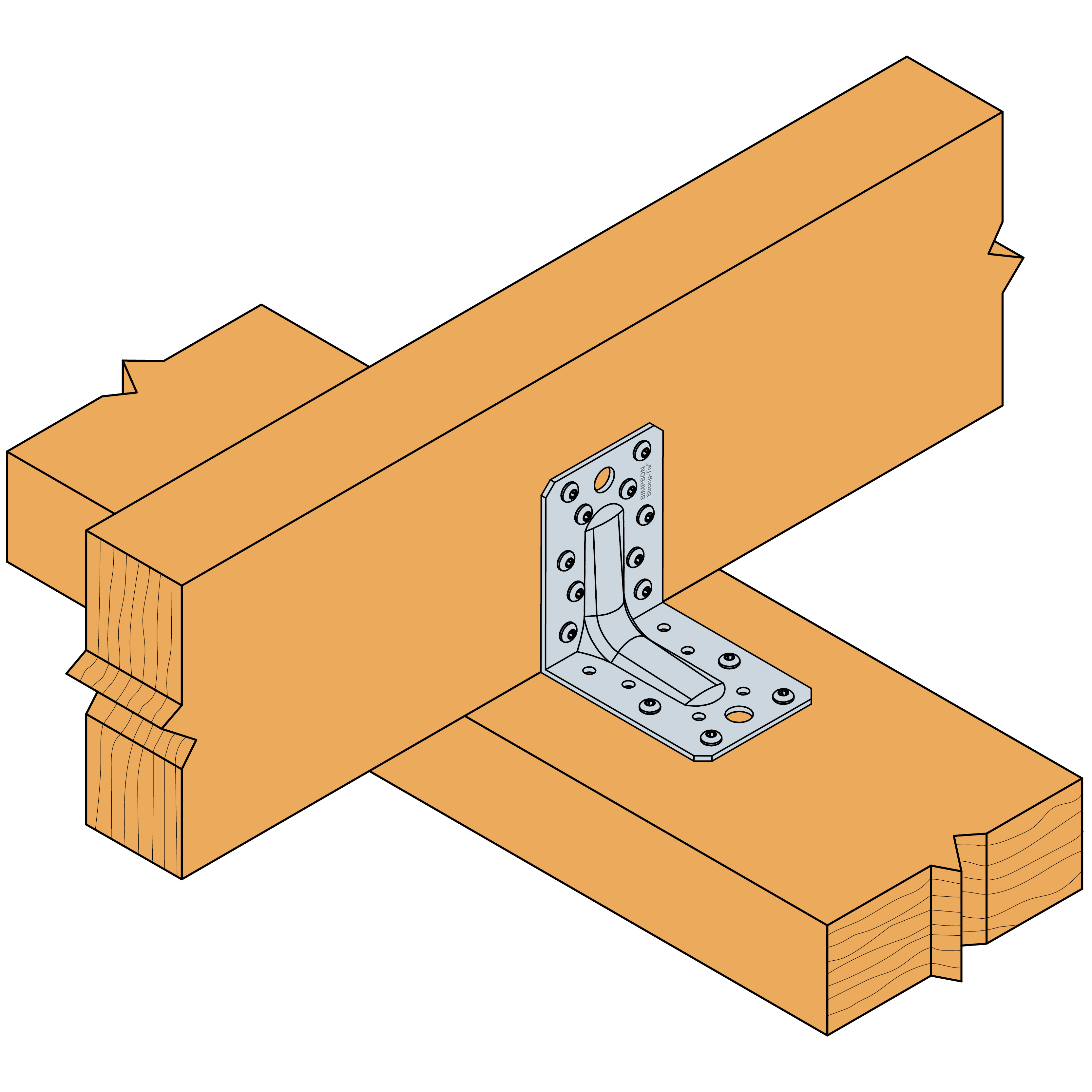

• Spajanje drvenog stupa na gredu.
• Svi ostali konstrukcijski elementi gdje je potrebna visoka nosivost spoja.

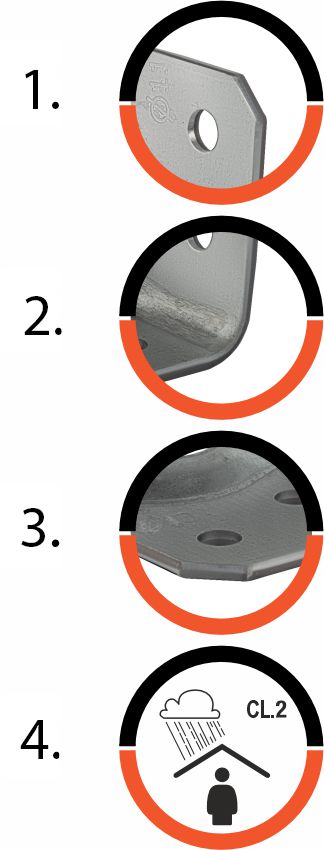

Prednosti

1. Jednostavna montaža

Spojnica je dizajnirana za intuitivnu i brzu ugradnju, što značajno smanjuje vrijeme rada i čini je idealnom za profesionalce i entuzijaste „uradi sam“.

2. Snažni i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S250GD) i Sendzimir postupku vrućeg pocinčavanja, spojnica osigurava iznimnu čvrstoću i trajnost spojeva u raznim drvenim konstrukcijama.

3. Visoka nosivost

Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, što osigurava sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.

4. Klasa upotrebe 2

Karakterizira ga sadržaj vlage u materijalu koji odgovara temperaturi od 20°C i relativna vlažnost okolnog zraka koja prelazi 85% samo nekoliko tjedana godišnje. (npr. otvorene šupe ili negrijani tavani)

Certifikat

ETA-06/0106

Ova europska norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) spojeva koji se koriste u nosivim drvenim konstrukcijama.

Proizvodi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim izvođačima sigurni i prikladni za specifične zadatke.
