Kutni sidreni spojevi

drvo – beton, pakiranje (100 kom)

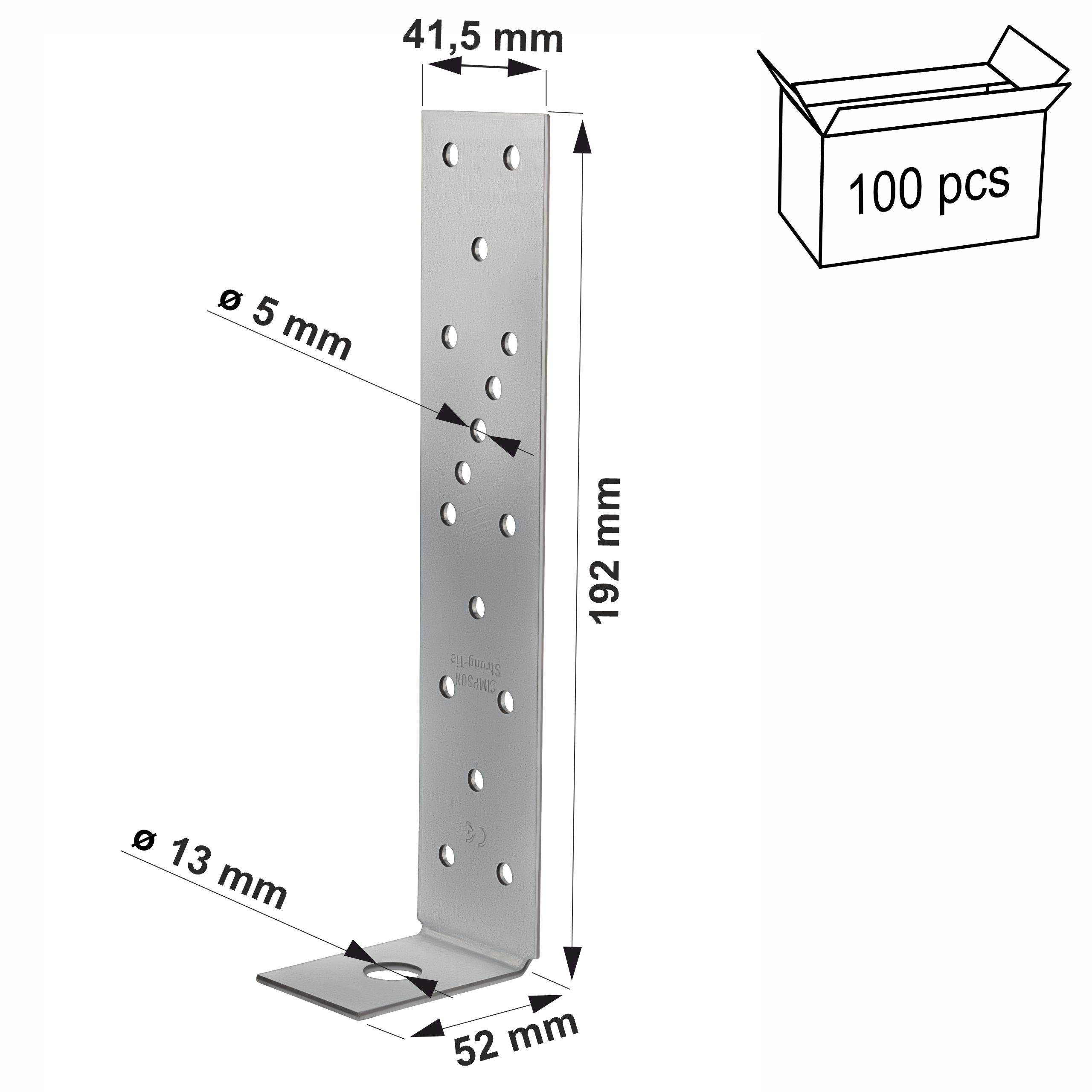

Najvažniji parametri

• Model: AH19050/2
• Veličina: 192 × 52 × 40 mm
• Debljina lima: 2,0 mm
• Pakiranje: 100 kom.
• Rupe za krak A: 16 kom. x Ø 5 mm
• Rupe za krak B: 1 kom. x Ø 13 mm
• Materijal: Pocinčani čelik S250GD Z 275 g/m2 (20 μm)

Namjena: za spajanje drvenih konstrukcija s betonskim temeljima.

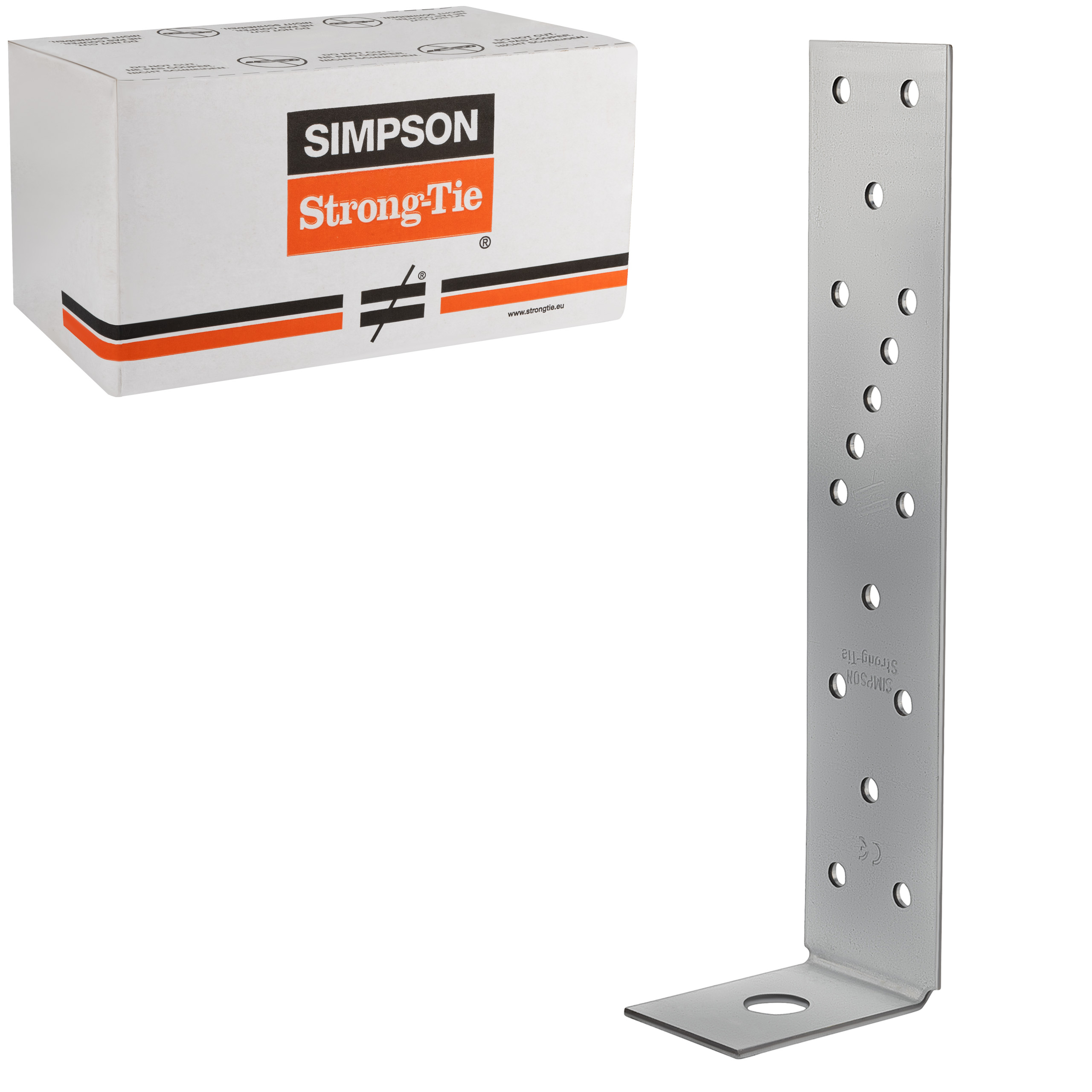

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

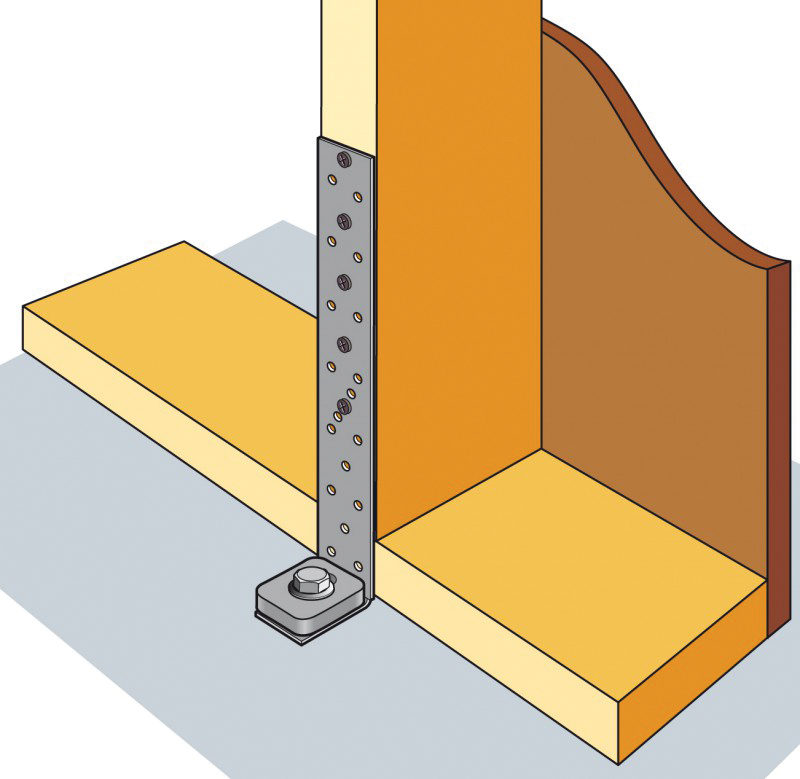

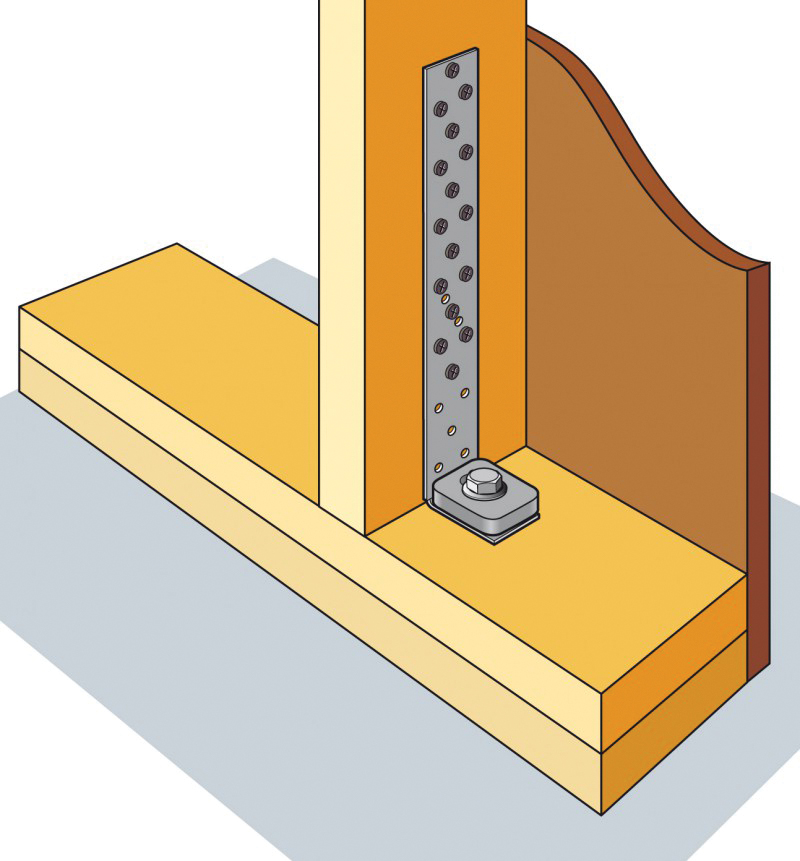

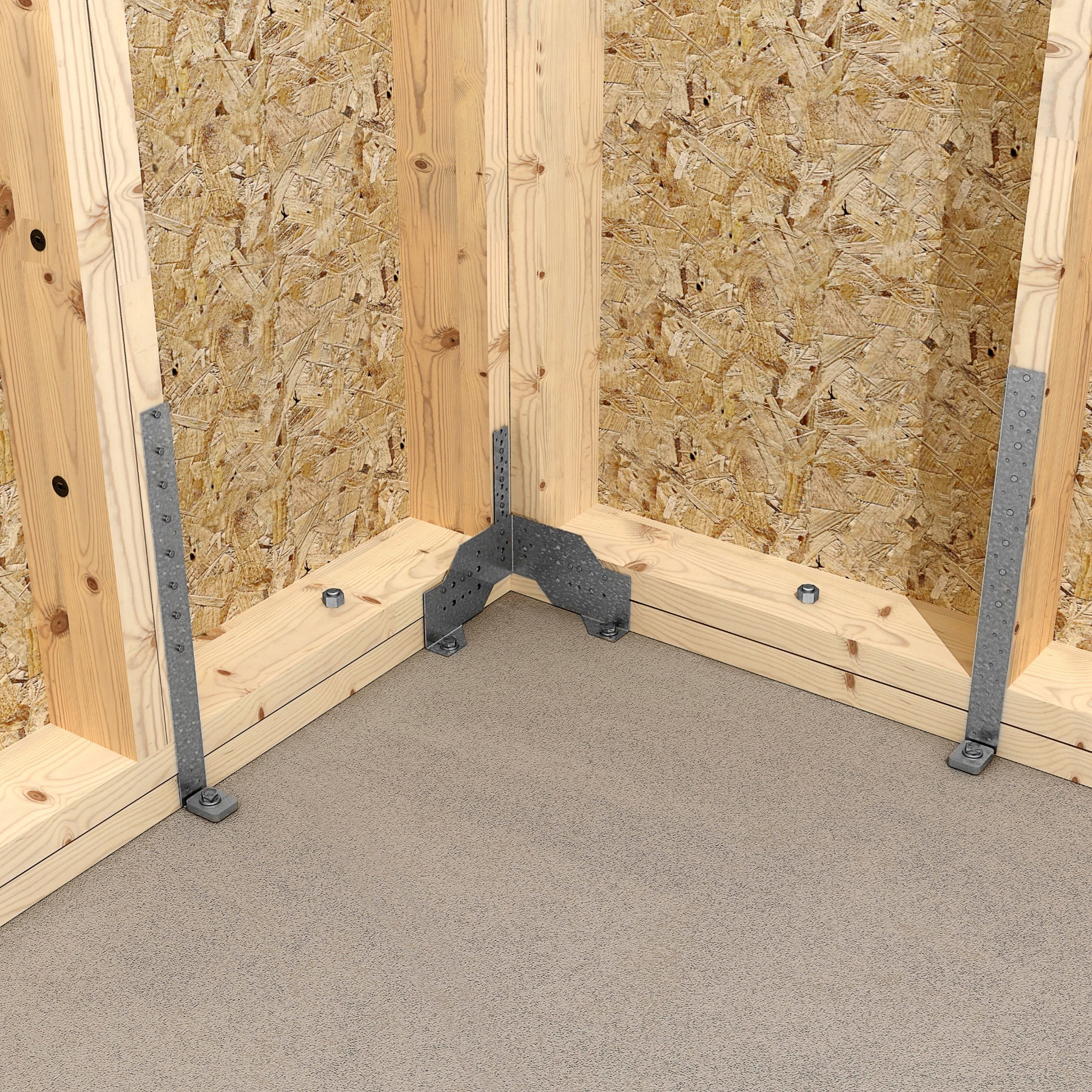

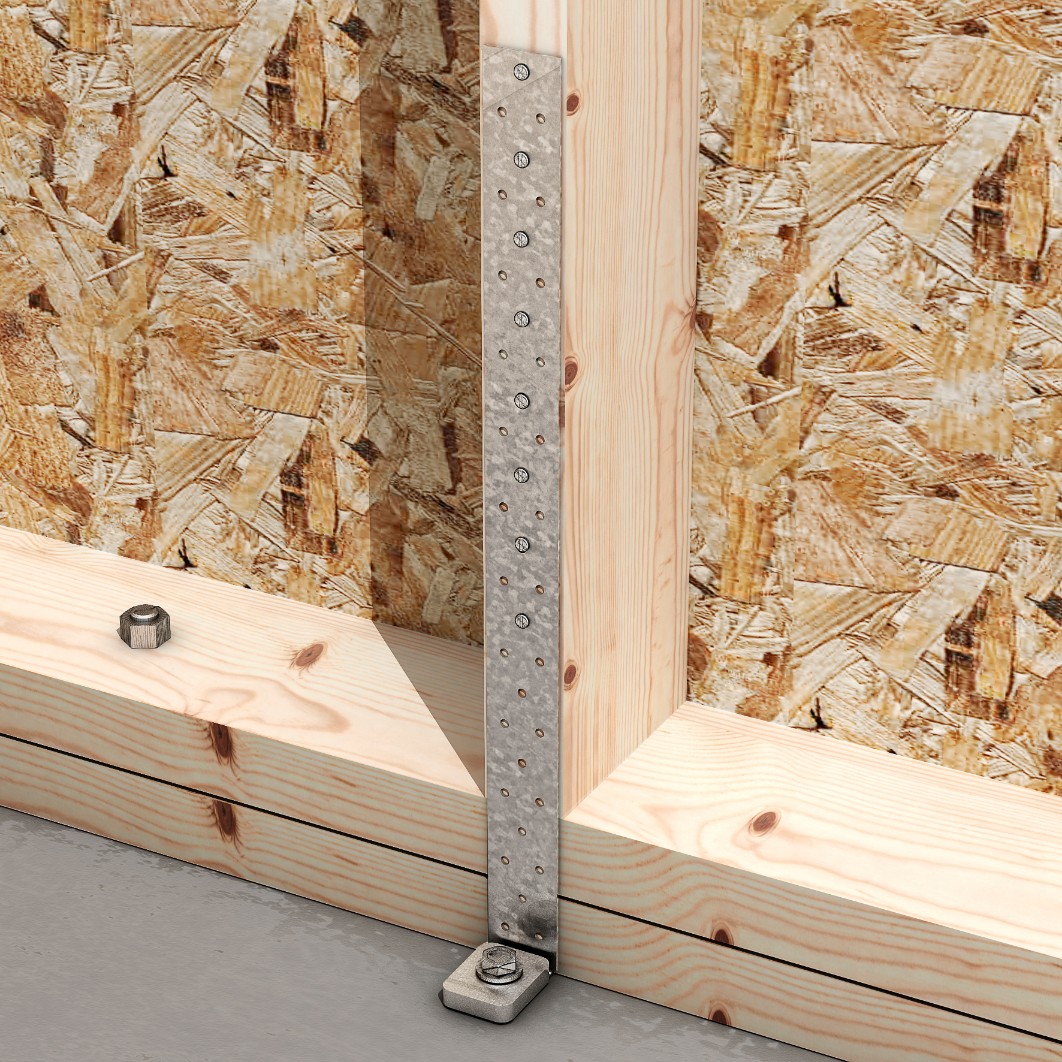

AH sidreni spojevi mogu se koristiti za sidrenje drvenih stupova, montažnih okvirnih zidova ili drugih drvenih elemenata.

Napomena: Debela podloška US40/50/10 bitan je element spoja, štiti kratki krak od savijanja. Prodaje se zasebno – dostupno na našim drugim aukcijama.

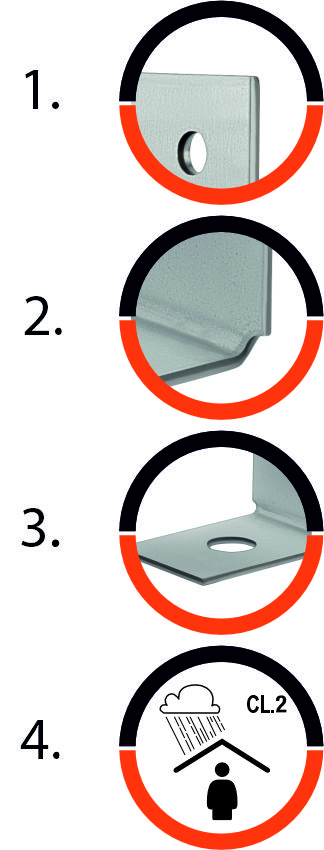

Prednosti

1. Jednostavna montaža

Spojnica je dizajnirana da bude intuitivna i brza, što značajno smanjuje vrijeme rada. Pravilno postavljene perforacije olakšavaju precizno postavljanje čavala ili vijaka.

2. Snažni i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S250GD) i Sendzimir postupku vrućeg pocinčavanja, spojnica osigurava iznimnu čvrstoću i dugotrajne spojeve u raznim drvenim konstrukcijama.

3. Visoka nosivost

Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, što osigurava sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.

4. Razred upotrebe 2

Karakterizira ga sadržaj vlage u materijalu koji odgovara temperaturi od 20°C i relativna vlažnost okolnog zraka koja prelazi 85% samo nekoliko tjedana godišnje. (npr. otvorene šupe ili negrijani potkrovlja)

Primjena i način ugradnje

Spoj:

Glavni element: beton

Sekundarni element: konstrukcijsko drvo, montažni okvirni zidovi

Pričvršćivanje:

• Pričvršćivanje spoja na drvo: pomoću čavala s okastom glavom CNA4.0 ili alternativno vijcima CSA5.0.
• Pričvršćivanje spojnice na beton: mehanički (WA) ili kemijski usidreno Simpson Strong-Tie sidrima + US podloškom.

Certifikat

ETA-07/0285

Najviše jamstvo kvalitete. Ova norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) spojnica koje se koriste u nosivim drvenim konstrukcijama.

Proizvodi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim izvođačima sigurni i prikladni za specifične zadatke.
