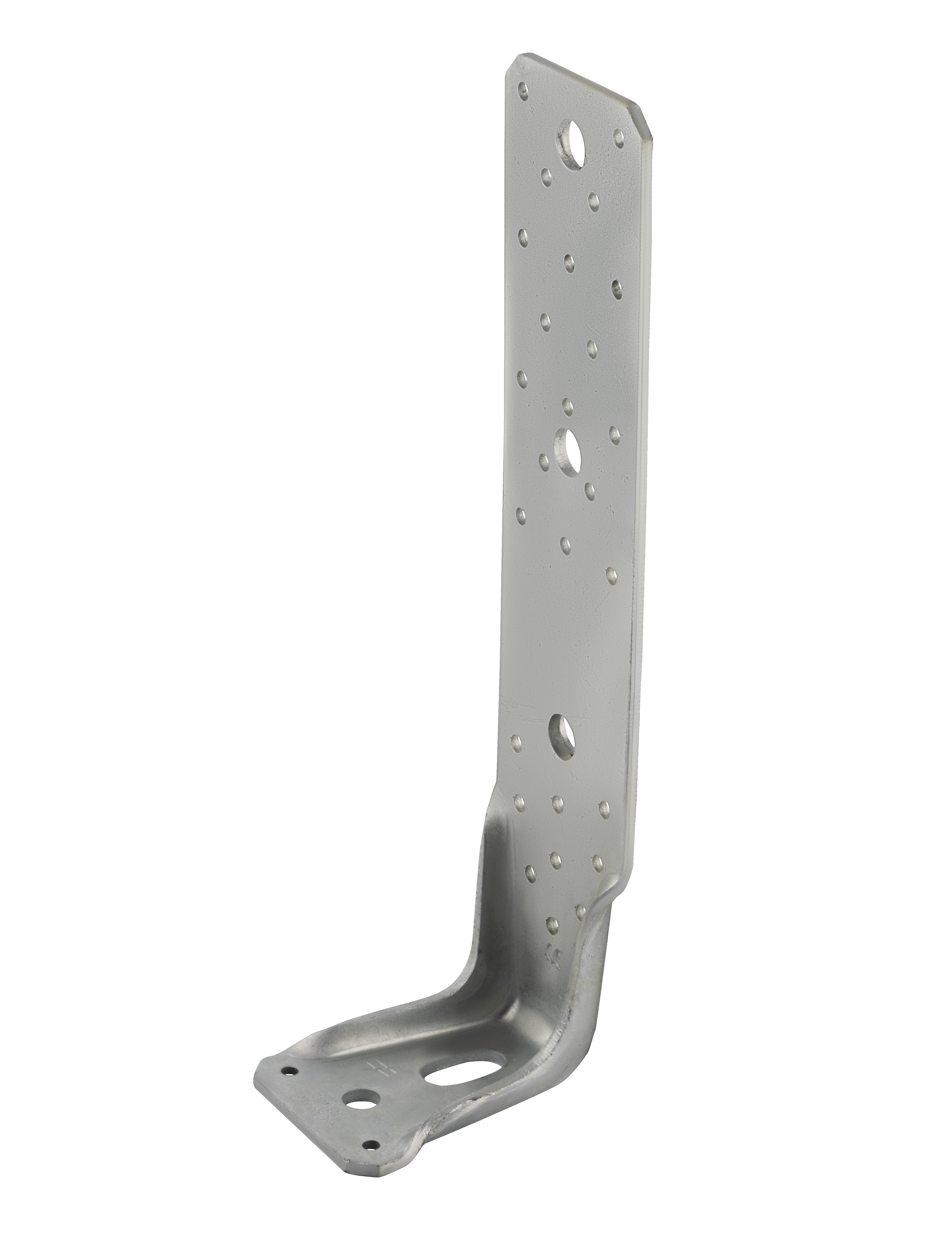

Ojačani kutni sidreni spoj

drvo – beton

Najvažniji parametri

• Model: AKR285LG
• Veličina: 285 × 85 × 65 mm
• Debljina lima: 4,0 mm
• Pakiranje: 1 kom.
• Otvori za ruke A: 26 kom. x Ø 5 mm, 3 kom. x Ø 13,5 mm
• Otvori za ruke B: 2 kom. x Ø 5 mm, 1 kom. x Ø 11 mm, 1 kom. x Ø 13,5 mm x 25 mm
• Materijal: Čelik S235JR pocinčani HDG Z 275 g/m2 (55 µm)

Namjena: za spajanje drvenih konstrukcija na betonski temelj.

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

AKR spojnici u „L“ verziji imaju jednu izduženu rupu, što omogućuje podešavanje kutnog položaja tijekom ugradnje.

Prednosti

1. Jednostavna ugradnja

Spojnica je dizajnirana da bude intuitivna i brza, što značajno smanjuje vrijeme rada. Pravilno postavljene perforacije olakšavaju precizno postavljanje čavala ili vijaka.

2. Snažni i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S235JR) i postupku vrućeg pocinčavanja (Hot Dip Galvanizing), spojnica osigurava iznimnu čvrstoću i trajnost spojeva u raznim drvenim konstrukcijama.

3. Visoka nosivost

Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, što osigurava sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.

4. Klasa upotrebe 3

Sidreni spojnici u klasi upotrebe 3 namijenjeni su za upotrebu u vanjskim uvjetima gdje su izloženi izravnom kontaktu s vlagom i vremenskim uvjetima.

Primjena i način ugradnje

Spoj:

Glavni element: beton

Sekundarni element: konstrukcijsko drvo, montažni okvirni zidovi

Područje primjene:

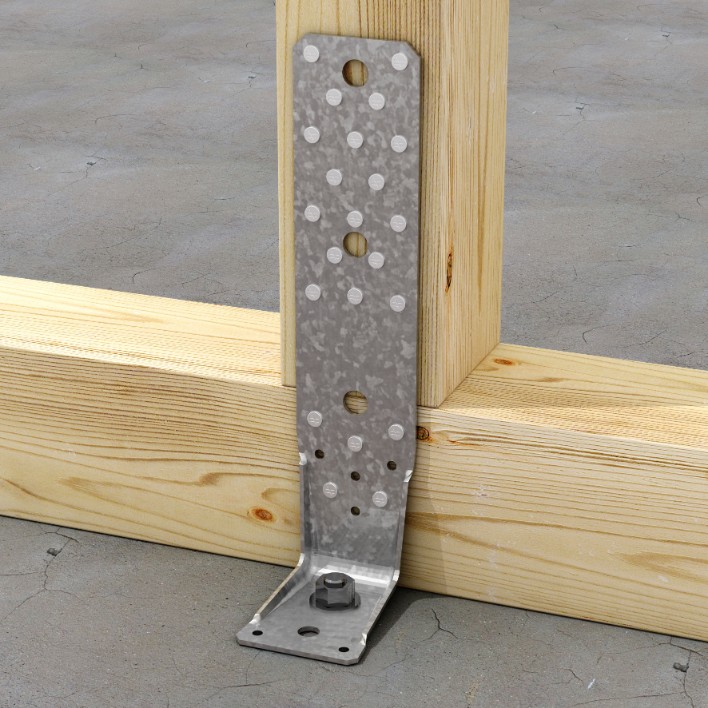

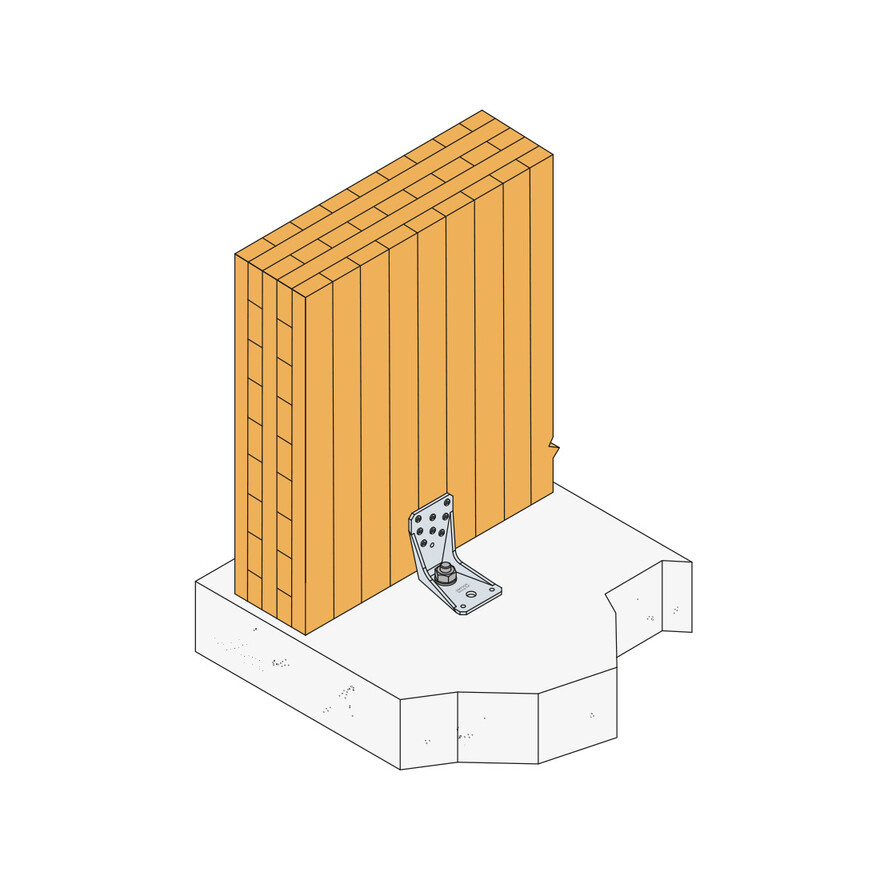

• Mogu se koristiti kao sidra za drvene stupove, montažne okvirne zidove ili druge drvene elemente.

Pričvršćivanje:

• Pričvršćivanje spoja na drvo: pomoću čavala s okastom glavom CNA4.0 ili alternativno vijcima CSA5.0.
• Pričvršćivanje spoja na beton: mehanički (WA) ili kemijski usidreno Simpson Strong-Tie sidrima

Certifikat

ETA-07/0285

Najviše jamstvo kvalitete. Ova norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) pričvršćivača koji se koriste u nosivim drvenim konstrukcijama.

Proizvodi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim kupcima sigurni i prikladni za specifične zadatke.
