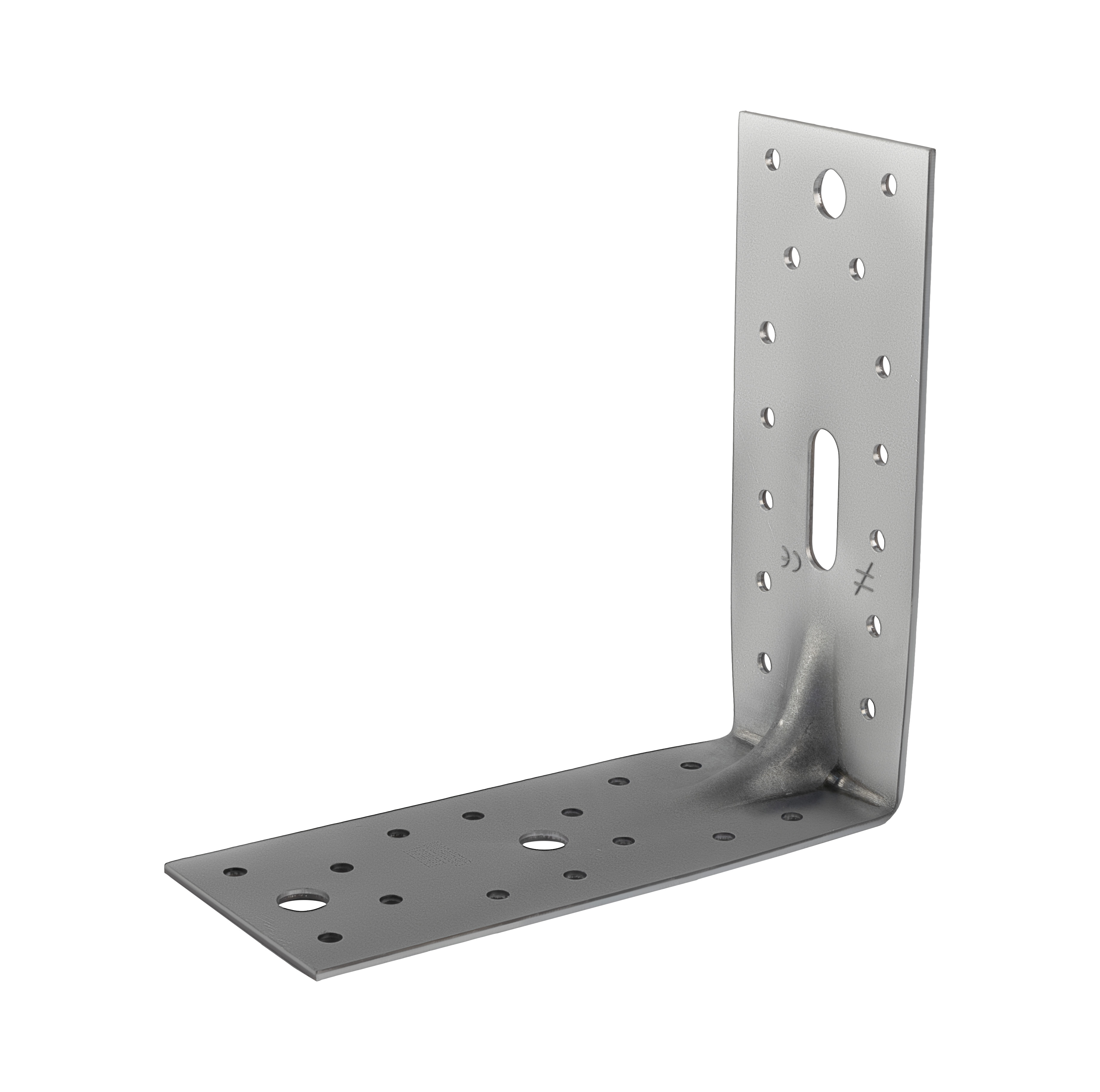

Perforirana čelična kutna spojnica

Ojačana kutna spojnica s utisnutim uzorkom

• Model: E9/2.5
• Veličina: 154 × 153 × 65 mm
• Debljina lima: 2.5 mm
• Pakiranje: 1 kom.
• Otvori za ruke A: 14 kom. x Ø 5 mm, 1 kom. x Ø 11 mm, 1 kom. x Ø 11×34 mm,
• Otvori za ruke B: 14 kom. x Ø 5 mm, 2 kom. x Ø 11 mm,
• Materijal: Pocinčani čelik S250GD Z 275 g/m2 (20 µm)
• Dizajnirano za spojeve: drvo – drvo, drvo – beton

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

Armirani kutni spojnik E9 pripada skupini ojačanih kutnih spojnica koje omogućuju prijenos većine kombinacija opterećenja u tipičnim drvenim konstrukcijama.

Zahvaljujući većim dimenzijama i raznim perforacijama (uključujući rupe za vijke i sidra), primjena ovih kutnika je vrlo široka.

Primjena i način ugradnje

Namijenjeni za spojeve: drvo – drvo, drvo – beton

Glavni element: puno drvo, kompozitno drvo, lijepljeno lamelirano drvo, beton.

Sekundarni element: puno drvo, kompozitno drvo, lijepljeno lamelirano drvo.

Područje primjene:

• Spojevi rogova sa zidnom pločom ili betonskom prstenastom gredom.

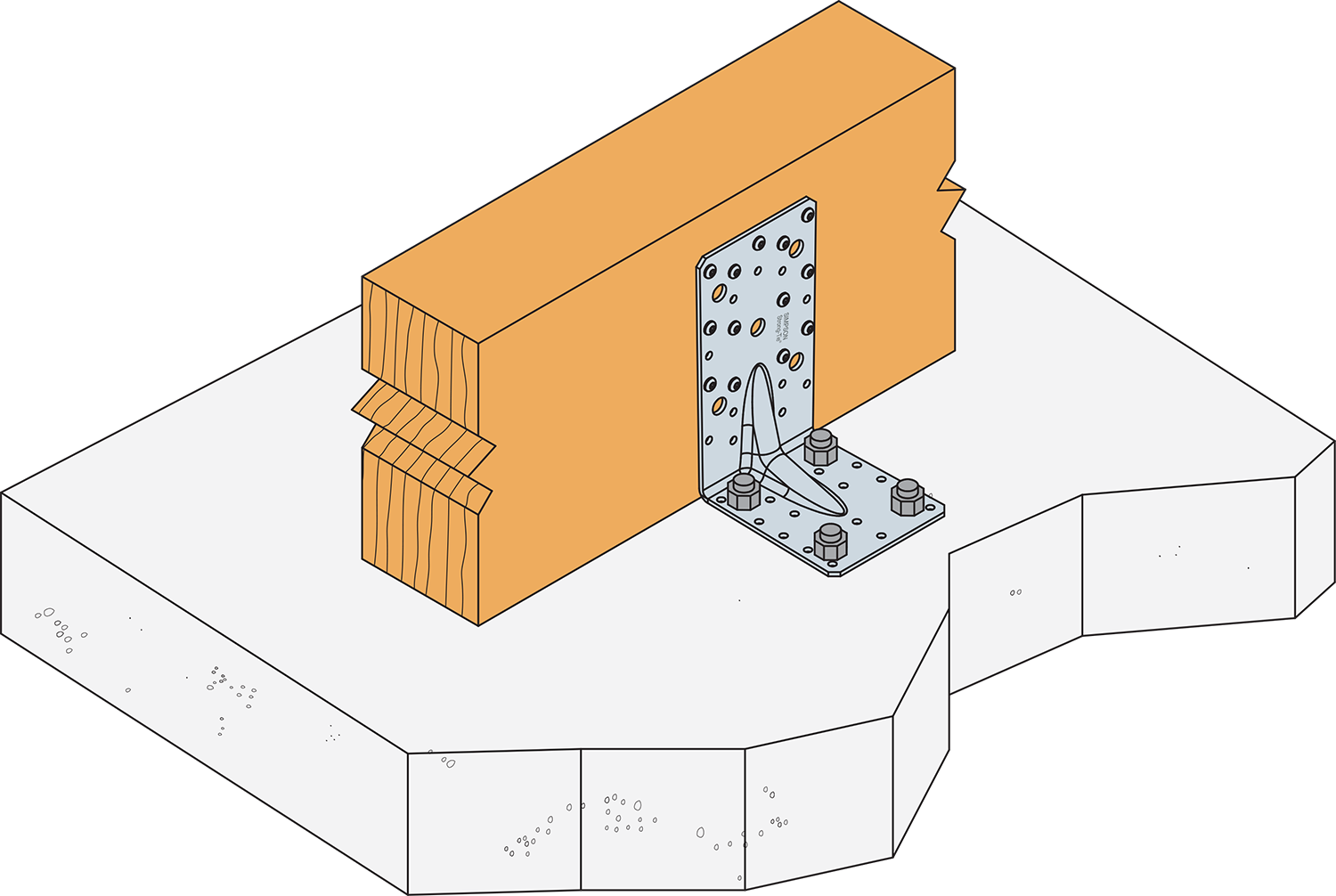

• Pričvršćivanje drvenih elemenata na beton.

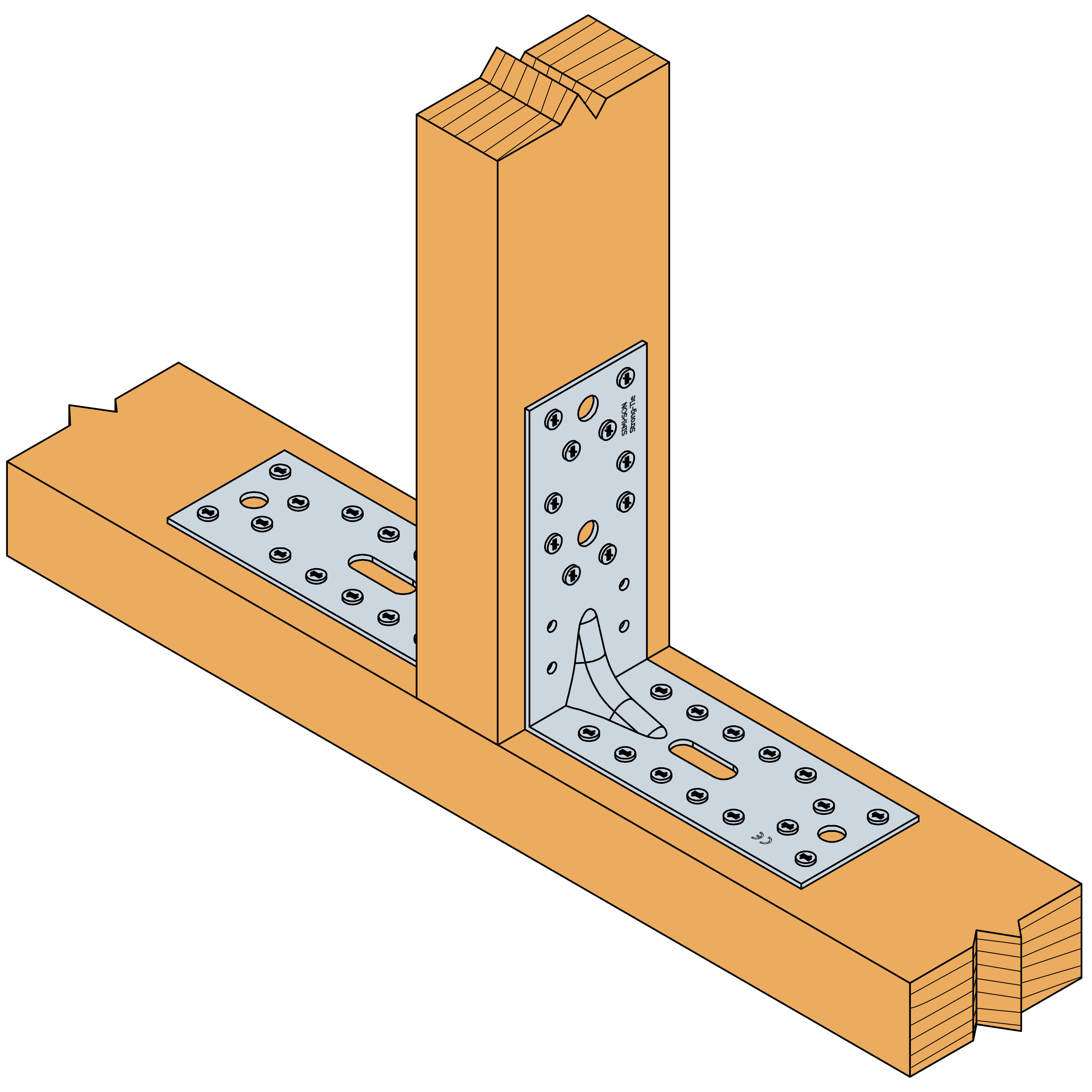

• Spajanje drvenog stupa na gredu.
• Svi ostali konstrukcijski elementi gdje je potrebna visoka nosivost spoja.

Prednosti

1. Jednostavna montaža

Spojnica je dizajnirana za intuitivnu i brzu ugradnju, što značajno smanjuje vrijeme rada i čini je idealnom za profesionalce i entuzijaste „uradi sam“.

2. Čvrsti i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S250GD) i Sendzimirovom postupku vrućeg pocinčavanja, spojnica osigurava iznimnu čvrstoću i trajnost spojeva u raznim drvenim konstrukcijama.

3. Visoka nosivost

Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, osiguravajući sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.

4. Razred upotrebe 2

Karakterizira ga sadržaj vlage u materijalu koji odgovara temperaturi od 20 °C i relativna vlažnost okolnog zraka koja prelazi 85 % samo nekoliko tjedana godišnje. (npr. otvorene šupe ili negrijani tavani)

Certifikat

ETA-06/0106

Ova europska norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) spojeva koji se koriste u nosivim drvenim konstrukcijama.

Proizvodi koje nudimo odlikuju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prikladni za specifične zadatke.
