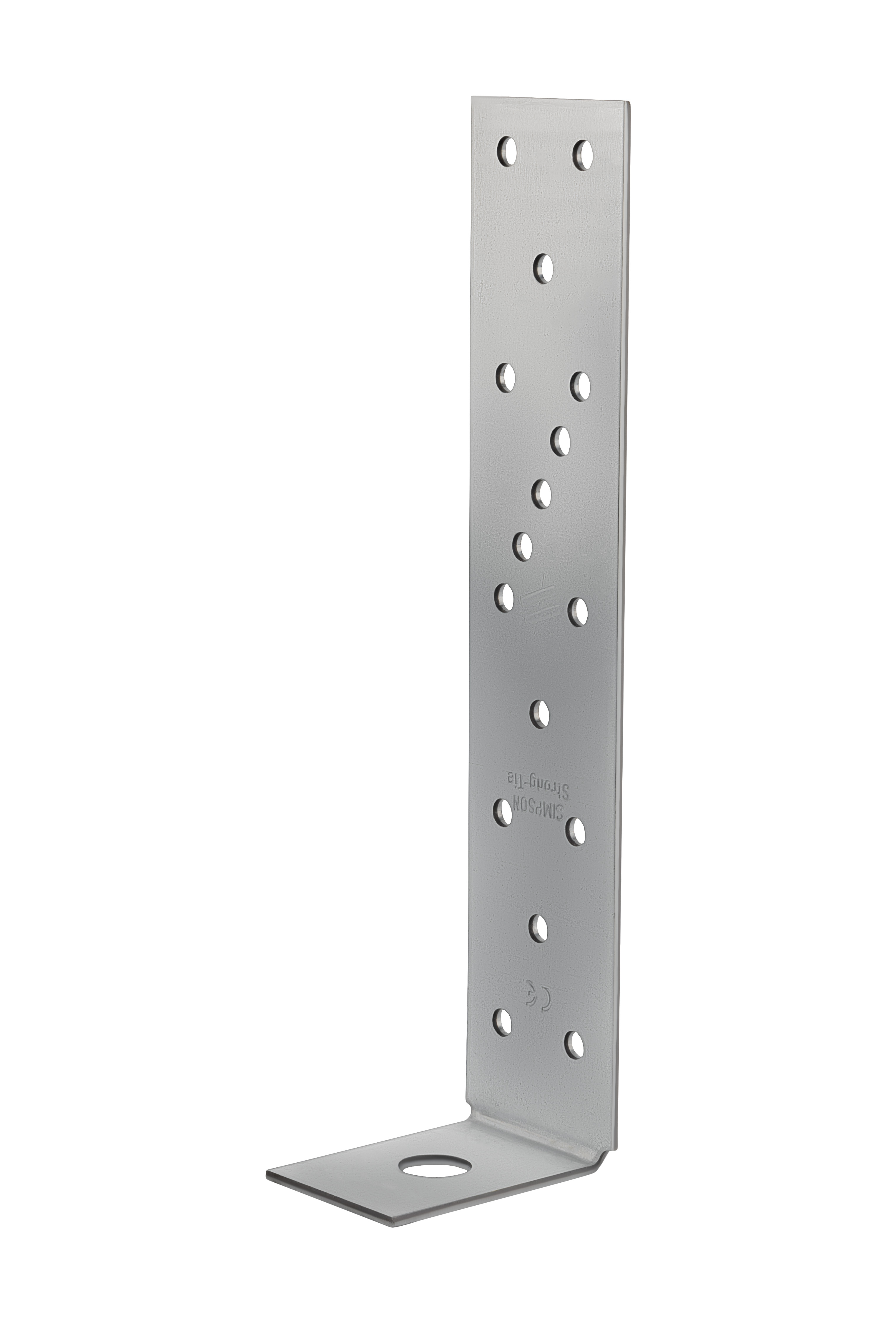

Kutni anker spoj

drvo – beton

Najvažniji parametri

• Model: AH19050/2
• Veličina: 192 × 52 × 40 mm
• Debljina lima: 2,0 mm
• Pakiranje: 1 kom.
• Otvori za krakove A: 16 kom. x Ø 5 mm
• Otvori za krakove B: 1 kom. x Ø 13 mm
• Materijal: Pocinčani čelik S250GD Z 275 g/m2 (20 μm)

Namjena: za spajanje drvenih konstrukcija na betonski temelj.

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

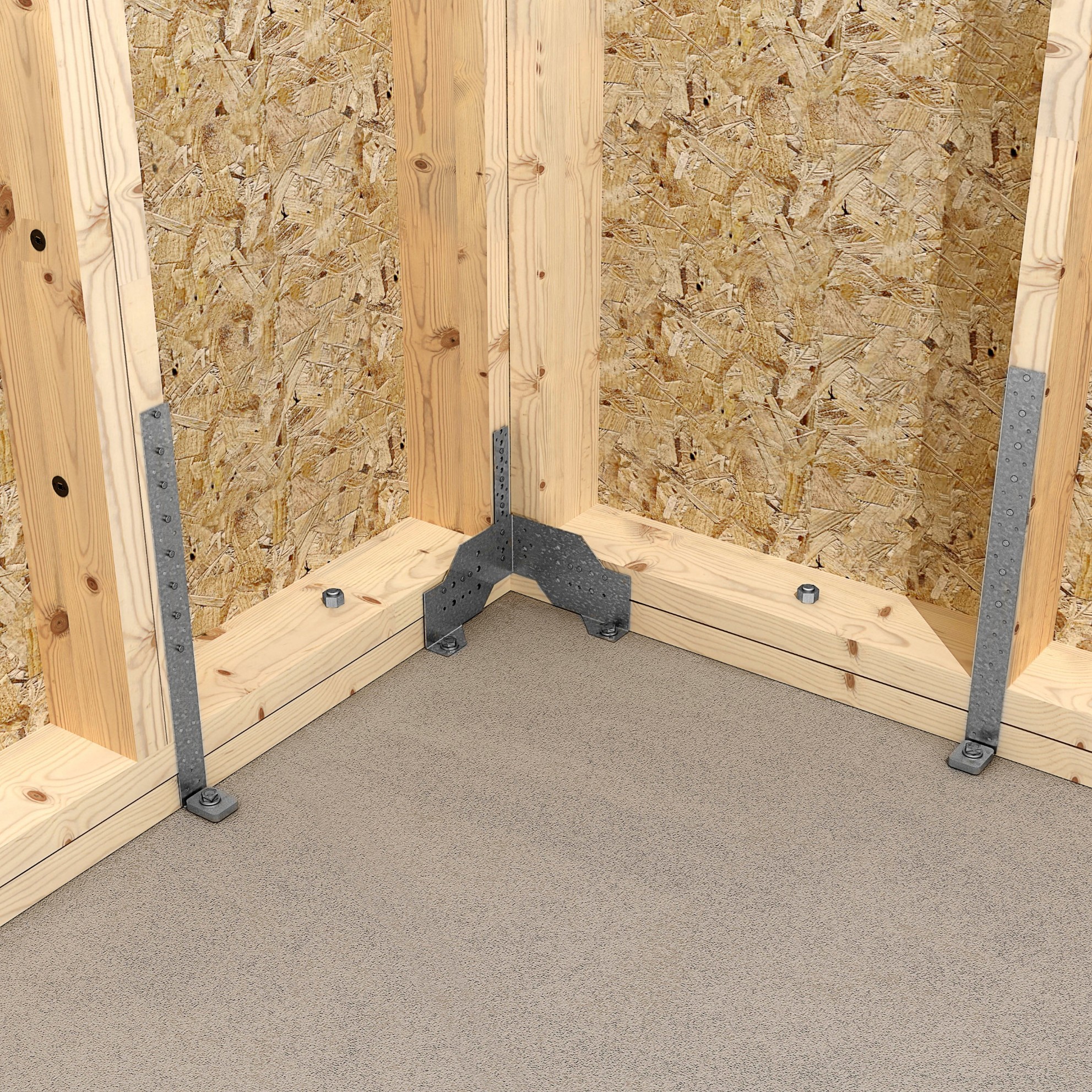

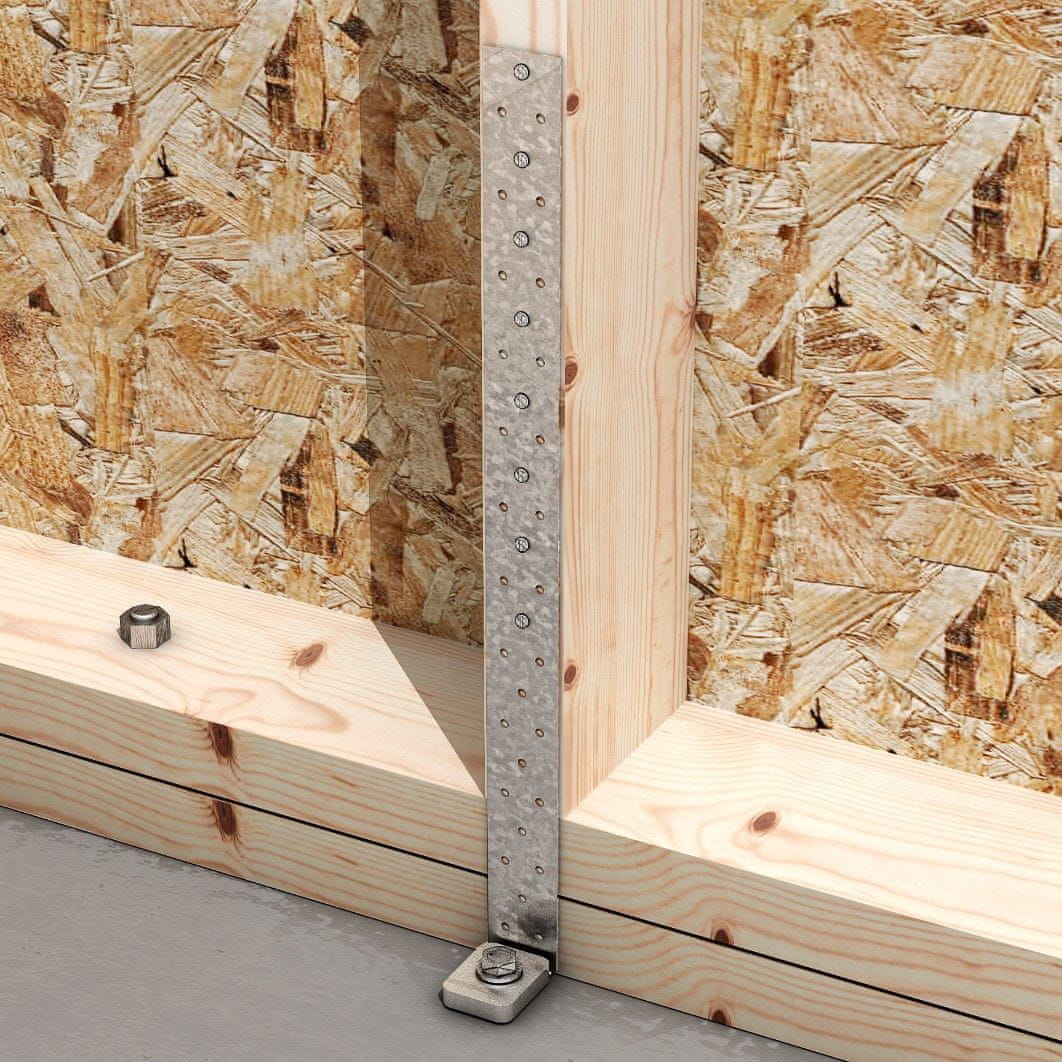

AH sidreni konektori mogu se koristiti za sidrenje drvenih stupova, montažnih zidova ili drugih drvenih elemenata.

Napomena: Bitan element spoja je debela podloška US40/50/10, koja štiti kratki krak od savijanja, prodaje se zasebno – dostupna na našim drugim aukcijama.

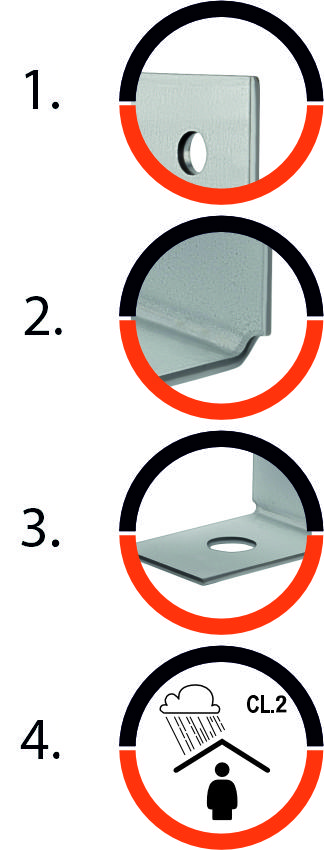

Prednosti

1. Jednostavna ugradnja

Konektor je dizajniran da bude intuitivan i brz, što značajno smanjuje vrijeme rada. Pravilno postavljene perforacije olakšavaju precizno postavljanje čavala ili vijaka.

2. Čvrsti i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S250GD) i Sendzimirovom postupku vrućeg pocinčavanja, spojnica osigurava iznimnu čvrstoću i trajnost spojeva u raznim drvenim konstrukcijama.

3. Visoka nosivost

Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, osiguravajući sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.

4. Klasa upotrebe 2

Karakterizira ga sadržaj vlage u materijalu koji odgovara temperaturi od 20°C i relativna vlažnost okolnog zraka veća od 85% samo nekoliko tjedana godišnje. (npr. otvorene šupe ili negrijani potkrovlja)

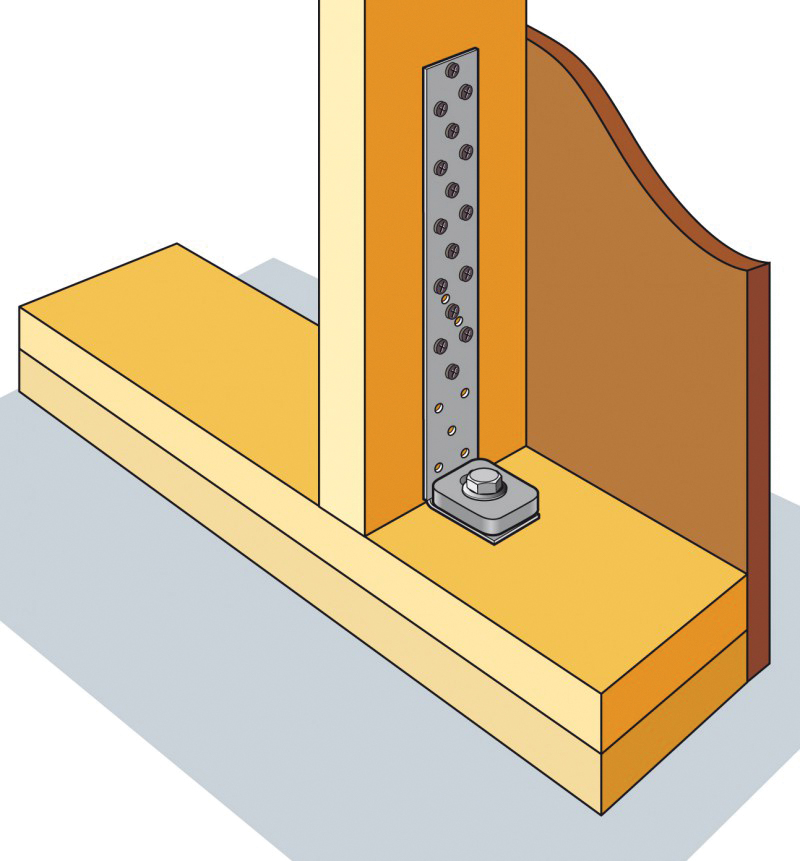

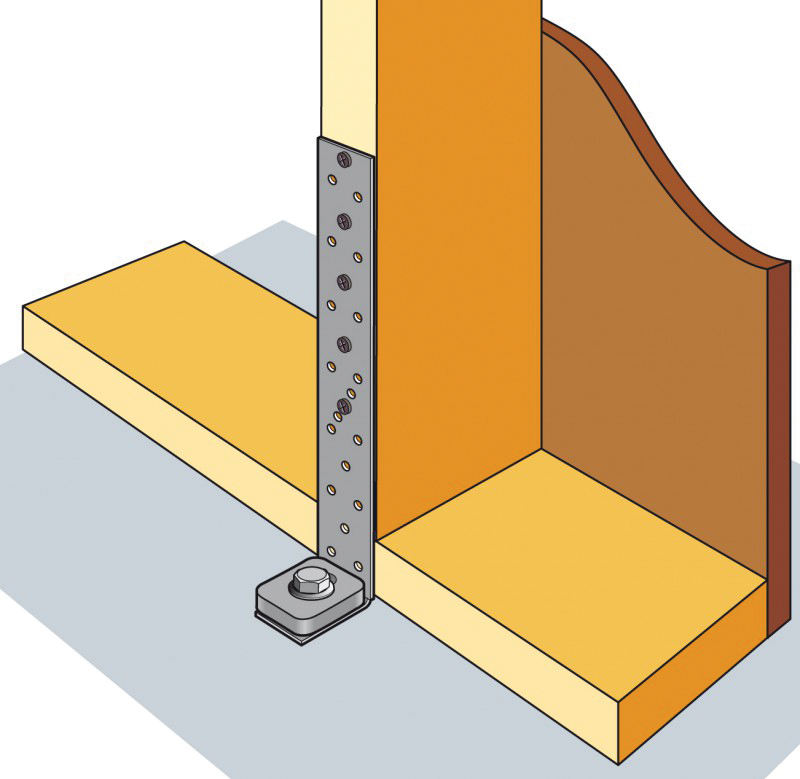

Primjena i način ugradnje

Spoj:

Glavni element: beton

Sekundarni element: konstrukcijsko drvo, montažni okvirni zidovi

Pričvršćivanje:

• Pričvršćivanje spoja na drvo: pomoću čavala s okastom glavom CNA4.0 ili alternativno vijcima CSA5.0.
• Pričvršćivanje spojnice na beton: mehanički (WA) ili kemijski usidreno Simpson Strong-Tie sidrima + US podloškom.

Certifikat

ETA-07/0285

Jamstvo najviše kvalitete. Ova norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) spojnica koje se koriste u nosivim drvenim konstrukcijama.

Proizvodi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prikladni za određene zadatke.
