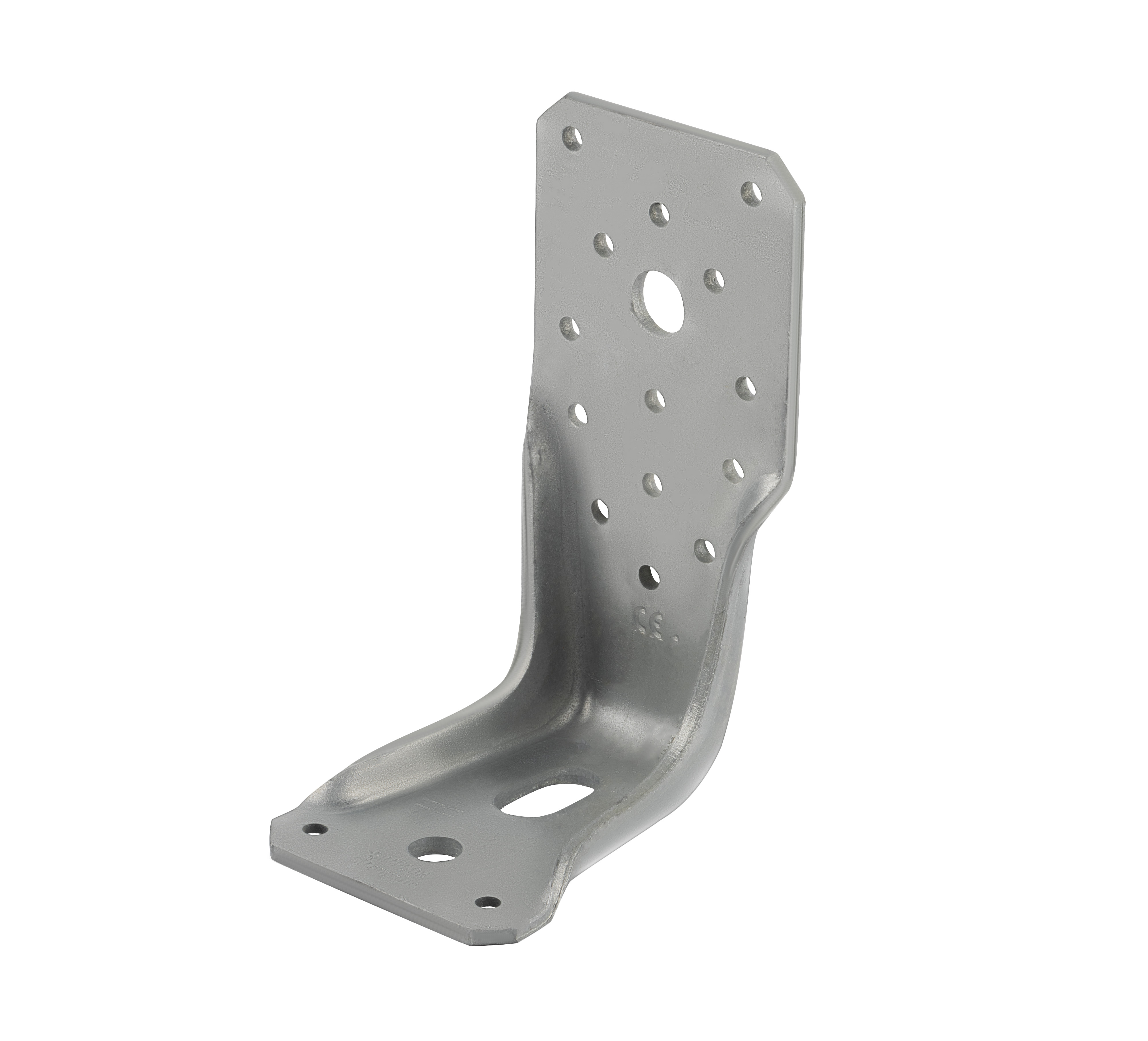

Złącze kotwiące AKR135LG 135x85x65x4mm
Opis
Armirani kutni sidreni spoj
drvo – beton
Najvažniji parametri
- Model: AKR135LG

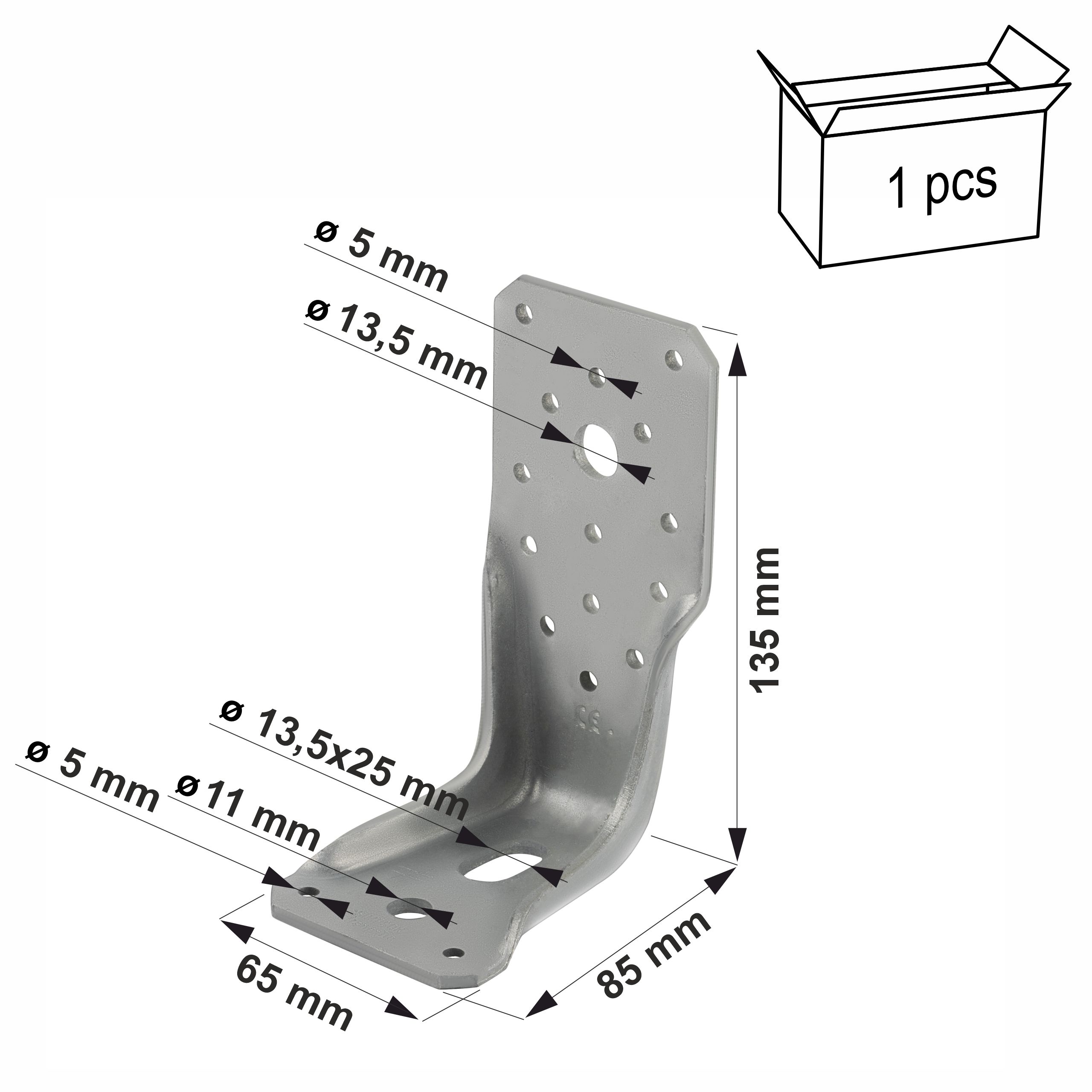

- Veličina: 135 × 85 × 65 mm
- Debljina lima: 4,0 mm
- Pakiranje: 1 kom.
- Otvori za krakove A: 14 kom. x Ø 5 mm, 1 kom. x Ø 13,5 mm
- Otvori za krakove B: 2 kom. x Ø 5 mm, 1 kom. x Ø 11 mm, 1 kom. x Ø 13,5 mm x 25 mm
- Materijal: S235JR čelik pocinčani HDG Z 275 g/m2 (55 µm)

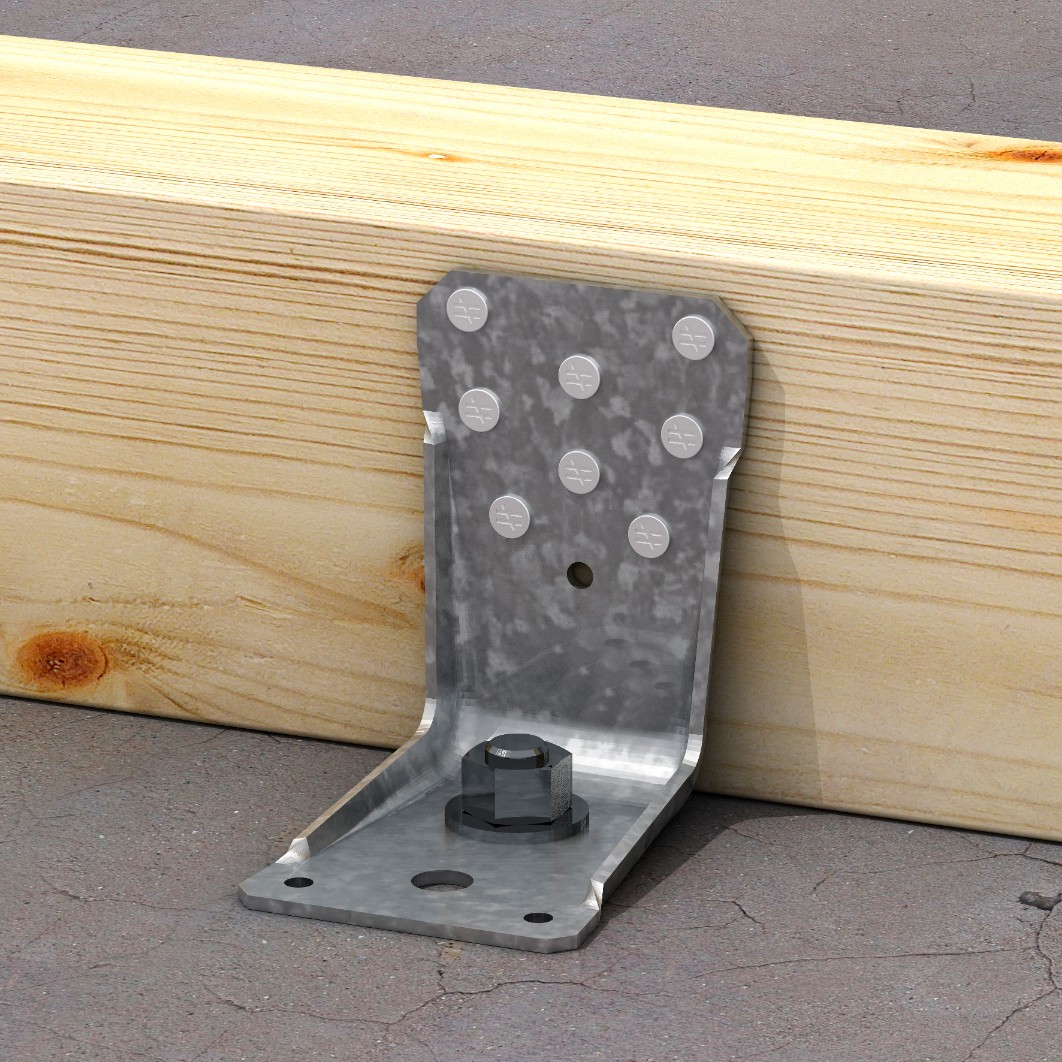

Namjena: za spajanje drvenih konstrukcija s betonskim temeljem.
Originalni proizvod renomirane tvrtke Simpson Strong-Tie ®
AKR konektori u „L“ verziji imaju jedan izduženi otvor koji omogućuje podešavanje kutnog položaja tijekom montaže.
Prednosti
1. Jednostavna montaža
Spojnica je dizajnirana za intuitivnu i brzu ugradnju, što značajno smanjuje vrijeme rada. Pravilno postavljene perforacije olakšavaju precizno postavljanje čavala ili vijaka.
2. Čvrsti i izdržljivi spojevi
Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S235JR) i postupku vrućeg pocinčavanja (Hot Dip Galvanizing), spojnica osigurava iznimnu čvrstoću i trajnost spojeva u raznim drvenim konstrukcijama.
3. Visoka nosivost
Spojnica ima izvrsne parametre nosivosti koji su statički izračunati, što osigurava sigurnost i stabilnost izgrađenih elemenata, što je ključno u nosivim konstrukcijama i vrtnoj arhitekturi.
4. Klasa upotrebe 3
Sidreni konektori klase upotrebe 3 namijenjeni su za upotrebu u vanjskim uvjetima gdje su izloženi izravnom kontaktu s vlagom i vremenskim uvjetima.
Način primjene i ugradnje
Spoj:
Glavni element: beton
Sekundarni element: konstrukcijsko drvo, prefabrikovani okvir zidovi
Područje primjene:

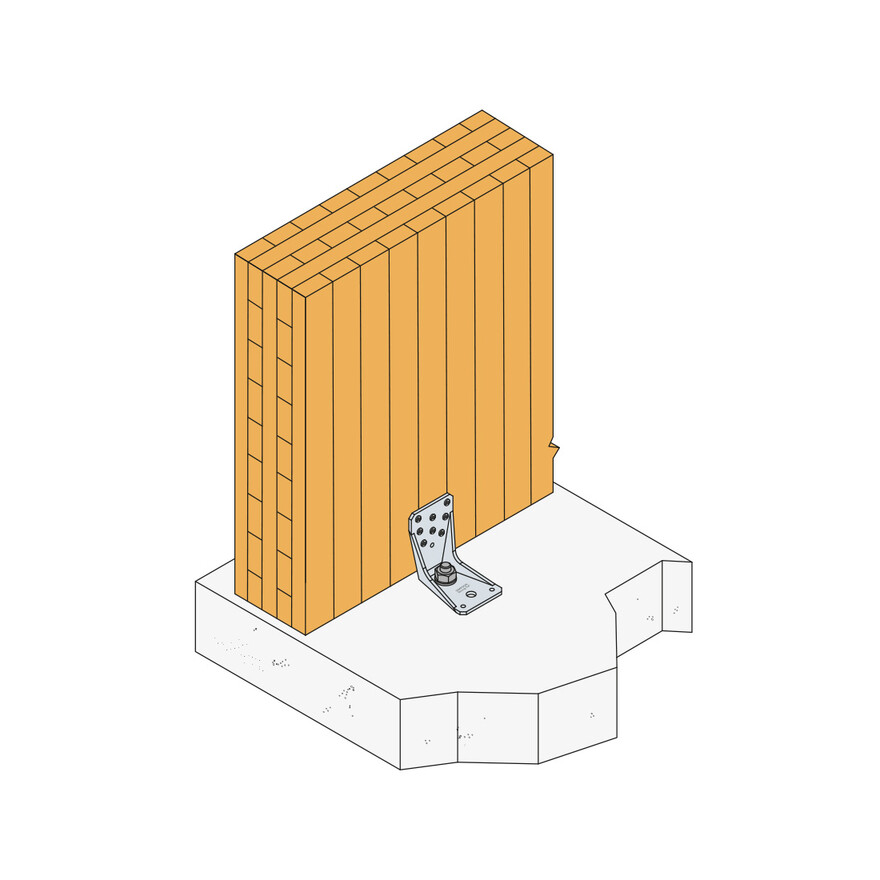

- Može se koristiti kao sidro za drvene stupove, montažne okvirne zidove ili druge drvene elemente.
Pričvršćivanje:
- Pričvršćivanje spoja na drvo: pomoću prstenastih čavala CNA4.0 ili alternativno vijaka CSA5.0.
- Pričvršćivanje spoja na beton: mehanički usidreno (WA) ili kemijski sa Simpson Strong-Tie sidrima
Certifikat
ETA-07/0285
Jamstvo najviše kvalitete. Ova norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) pričvršćivača koji se koriste u nosivim drvenim konstrukcijama.
Proizvodi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.
