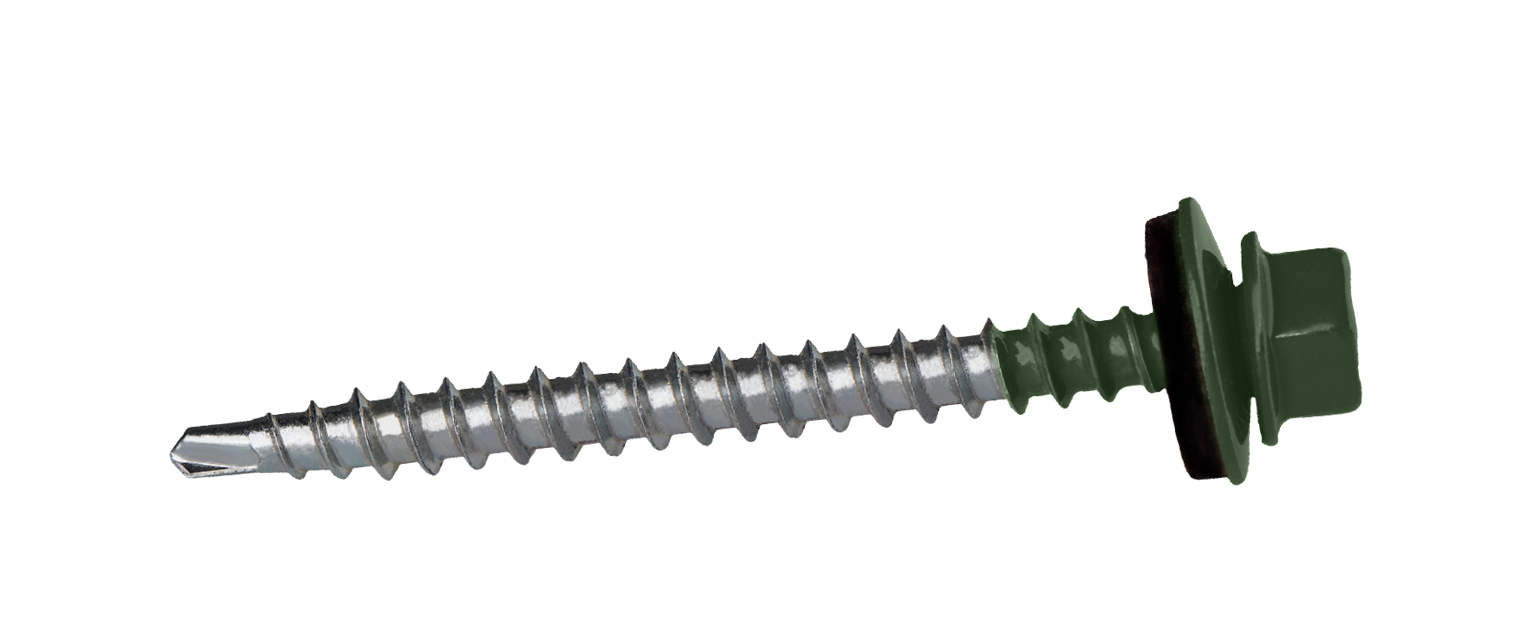

Vijci za lim vijci farmer

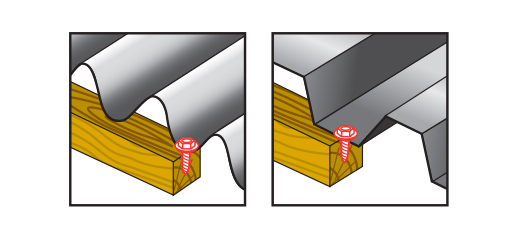

Namijenjeni za pričvršćivanje profiliranih limova na drvene konstrukcije.

• Model: GT F2 Z14

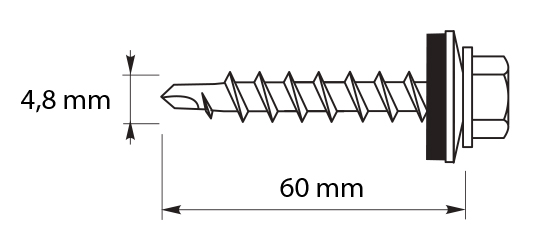

• Veličina: 4,8 × 60 mm
• Boja: RAL 6020
• Količina u pakiranju: 100 kom.

Originalni proizvod renomirane tvrtke Etanco®

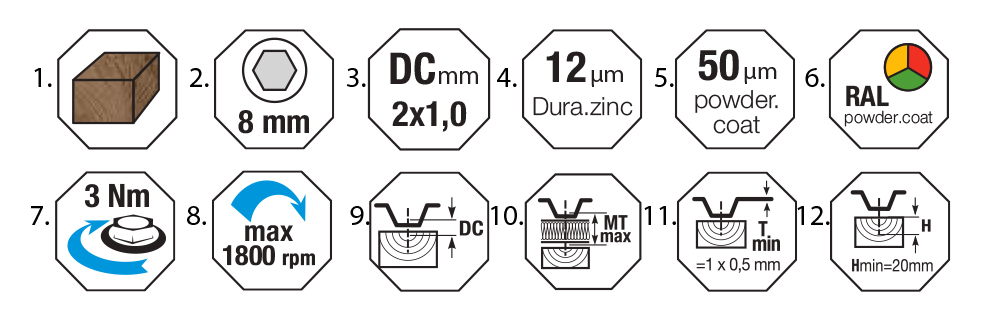

Specifikacije proizvoda:

• Promjer vijka: Ø 4,8 mm

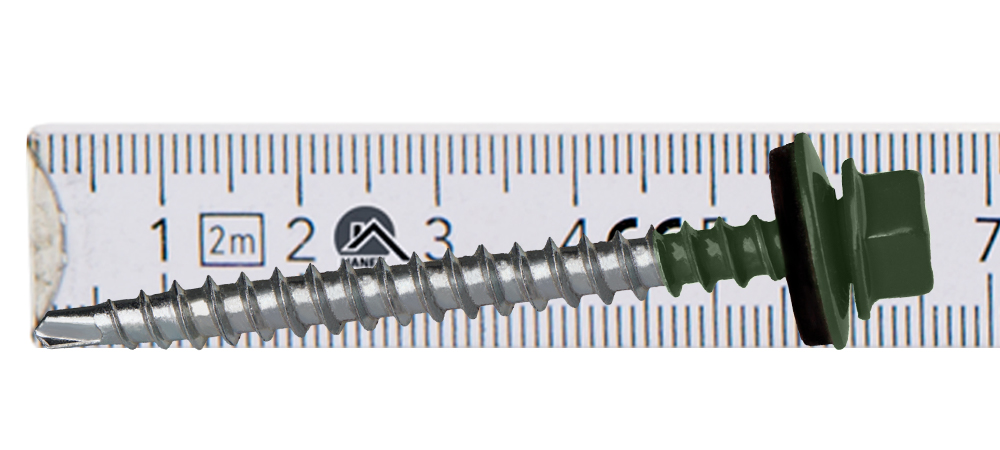

• Duljina vijka: 60 mm
• Materijal vijka : Ugljični čelik, pocinčan
• Glava: šesterokut
• Utičnica: SW8 , ključ 8
• Promjer podloške: 14 mm
• Materijal podloške: Ugljični čelik, pocinčani
• Pričvršćivač: 37 mm
• Maksimalni kapacitet bušenja: 2×1,00 mm
• Moment pritezanja: 3 Nm
• Preporučena brzina vrtnje: 1800 o/min
• Debljina cinkovog premaza: 12 μm Dura.zinc
• Debljina premaza boje: 50 μm
• Materijal podloge: drvo
• Količina u pakiranju: 100 kom.

Samobušeći navojni vijci izrađeni od površinski kaljenog ugljičnog čelika, galvanizirani, sa smanjenim vrhom bušenja, drvenim navojem i šesterokutnom glavom, s montiranom čeličnom podloškom s vulkaniziranim EPDM-om.

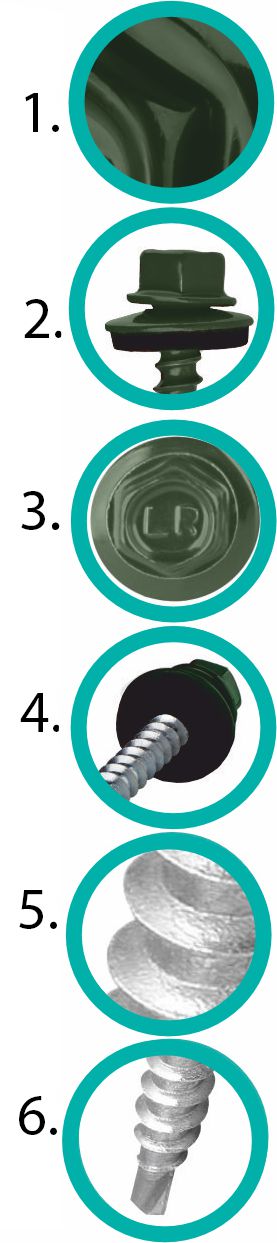

Značajke i prednosti

1. PREMAZ PRAŠKASTIM LAKIRANJEM 50 μm

• dodatna značajna zaštita od korozije koja omogućuje korištenje pričvršćivača u korozivnoj atmosferi C3
• savršeno odgovara boji profiliranog lima
• ima UV stabilizatore koji jamče stabilnost boje
• moderna tehnologija praškastog premaza Powder.coat osigurava trajnost premaza tijekom ugradnje i dugi vijek trajanja.

2. METALNA PODLOŠKA

• Poseban oblik čelične podloške osigurava pravilno pozicioniranje EPDM brtvenog materijala.

3. ETANCO

• Marka ETANCO europski je proizvođač pričvršćivača i sustava za pričvršćivanje za građevinsku industriju.
• karakteristično označavanje ETANCO proizvoda omogućuje njihovo jednostavno prepoznavanje
• stroga kontrola proizvodnje koju provodi interni laboratorij jamči visokokvalitetne proizvode
• svaka proizvodna serija dobiva jedinstveni broj koji omogućuje njezinu preciznu identifikaciju
• svi naši proizvodi imaju važeće referentne dokumente razvijene u suradnji s renomiranim istraživačkim institutima

4. EPDM BRTVA

• izrađena od najboljeg brtvenog materijala – EPDM
• ne gubi elastičnost s vremenom, vrlo dugo razdoblje starenja
• otporan na promjenjive vremenske uvjete i UV zračenje
• nakon ugradnje samovulkanizira na limu stvarajući čvrstu vezu
• zadržava svoja svojstva pod utjecajem temperatura u rasponu od –50°C do +100°C

5. DURA.ZINC CINKANI PREMAZ

• osnovna i najvažnija zaštita od korozije debljina cinkovog premaza 12 μm, zajamčena kvaliteta vlastiti moderni pogon za pocinčavanje osigurava najvišu kvalitetu zaštitnog premaza protiv korozije

6. VRH ZA SAMOUPRAVLJANJE S BUŠILICOM DRILL.POINT

• posebno razvijen samobušeći vrh ETANCO Drill.point
• optimalno bušenje lima u kratkom vremenu
• zaštitni sloj cinkovog premaza ne skida se tijekom bušenja lima
• kapacitet bušenja DC max 2 × 1,0 mm

Premaz protiv korozije i zaštitni premazi

Trajnost antikorozivnog premaza u srednje agresivnom okruženju ovisi o njegovoj debljini.

Tablica ispitivanja slane magle prema PN-EN 9227

A. μm

B. godina

1. vijak 1

2. vijak 2

3. vijak 3

4. vijak ETANCO

Namjena

Spajanje:

• Ploče
• Limene pločice
• Limene obloge
• Za drvene podloge

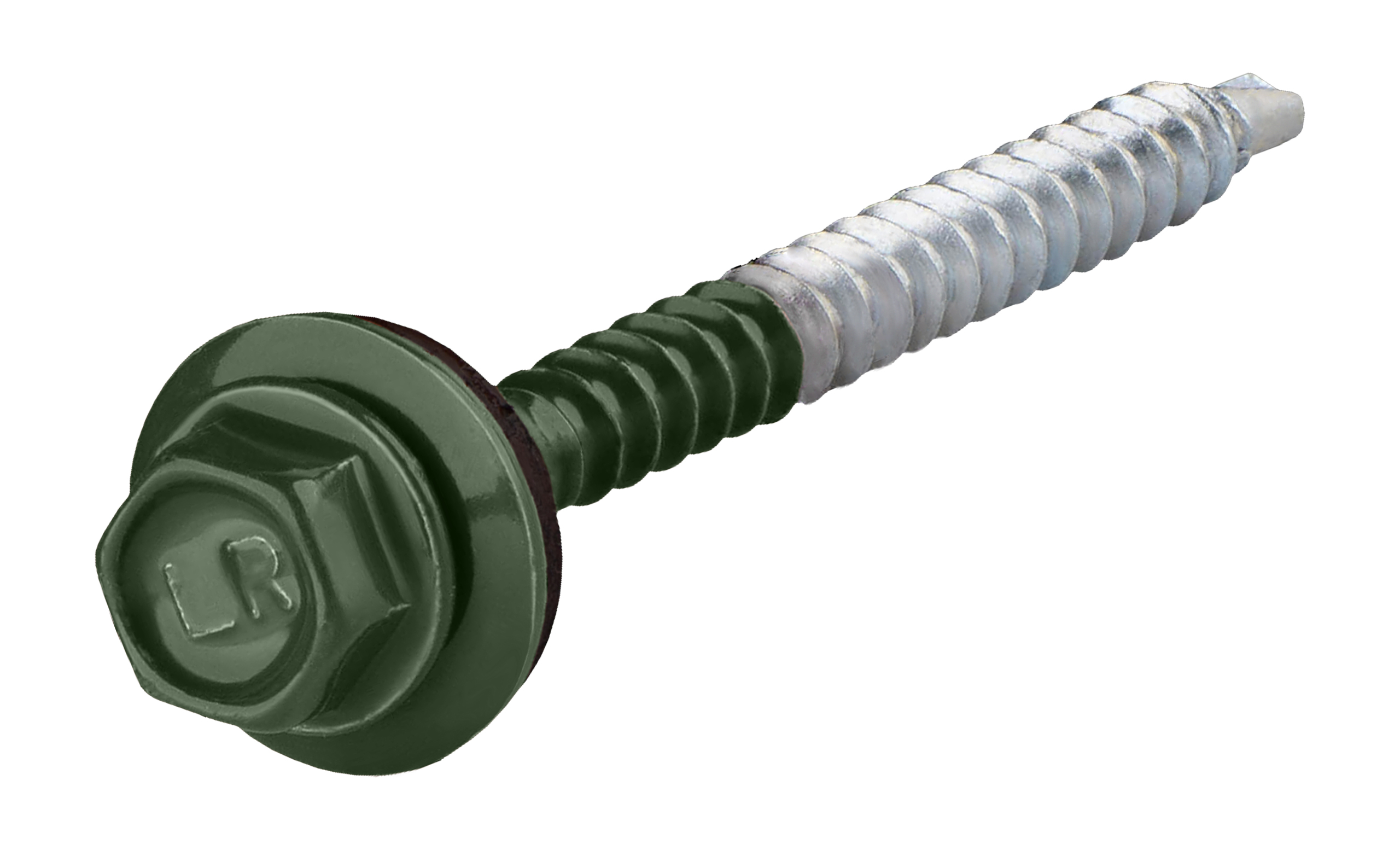

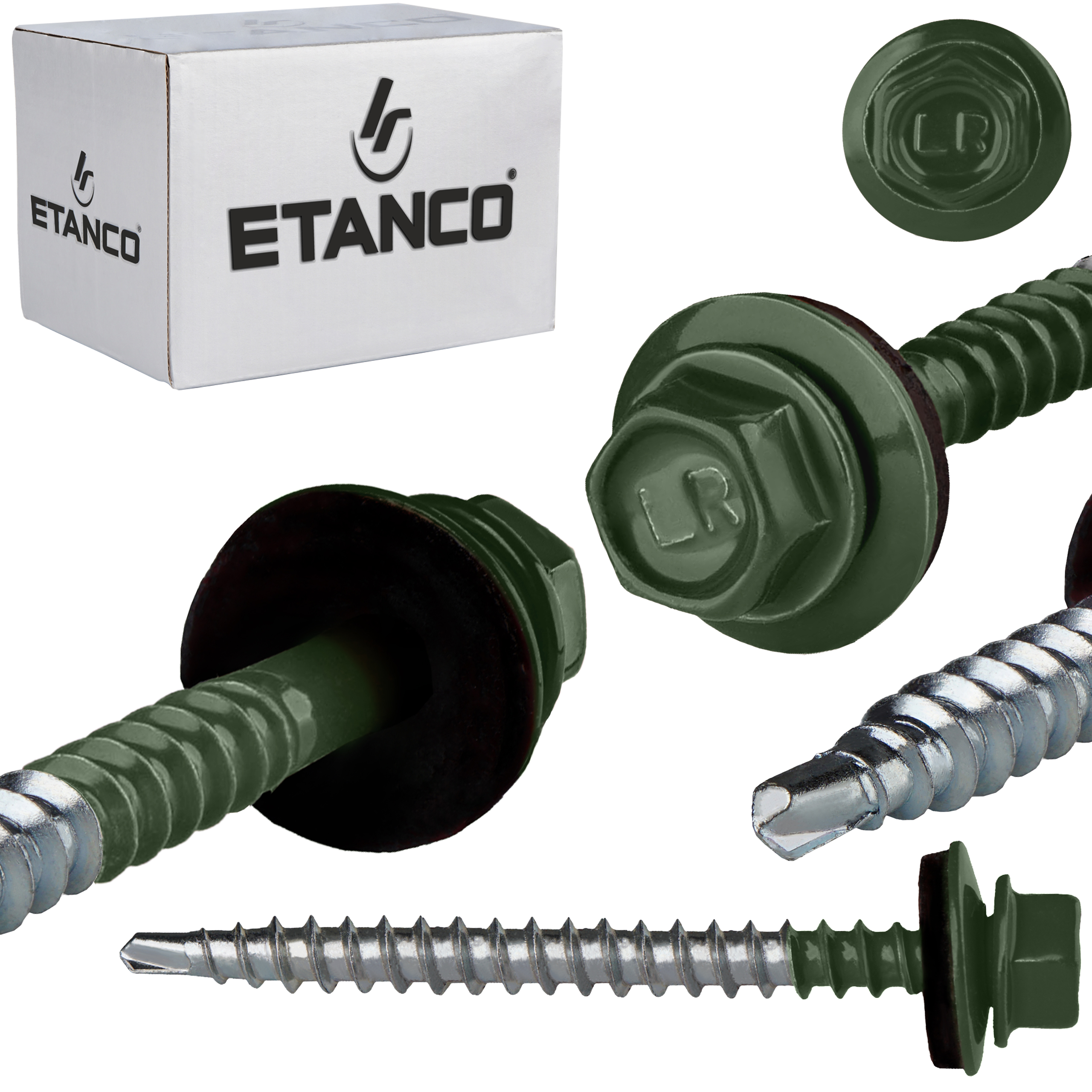

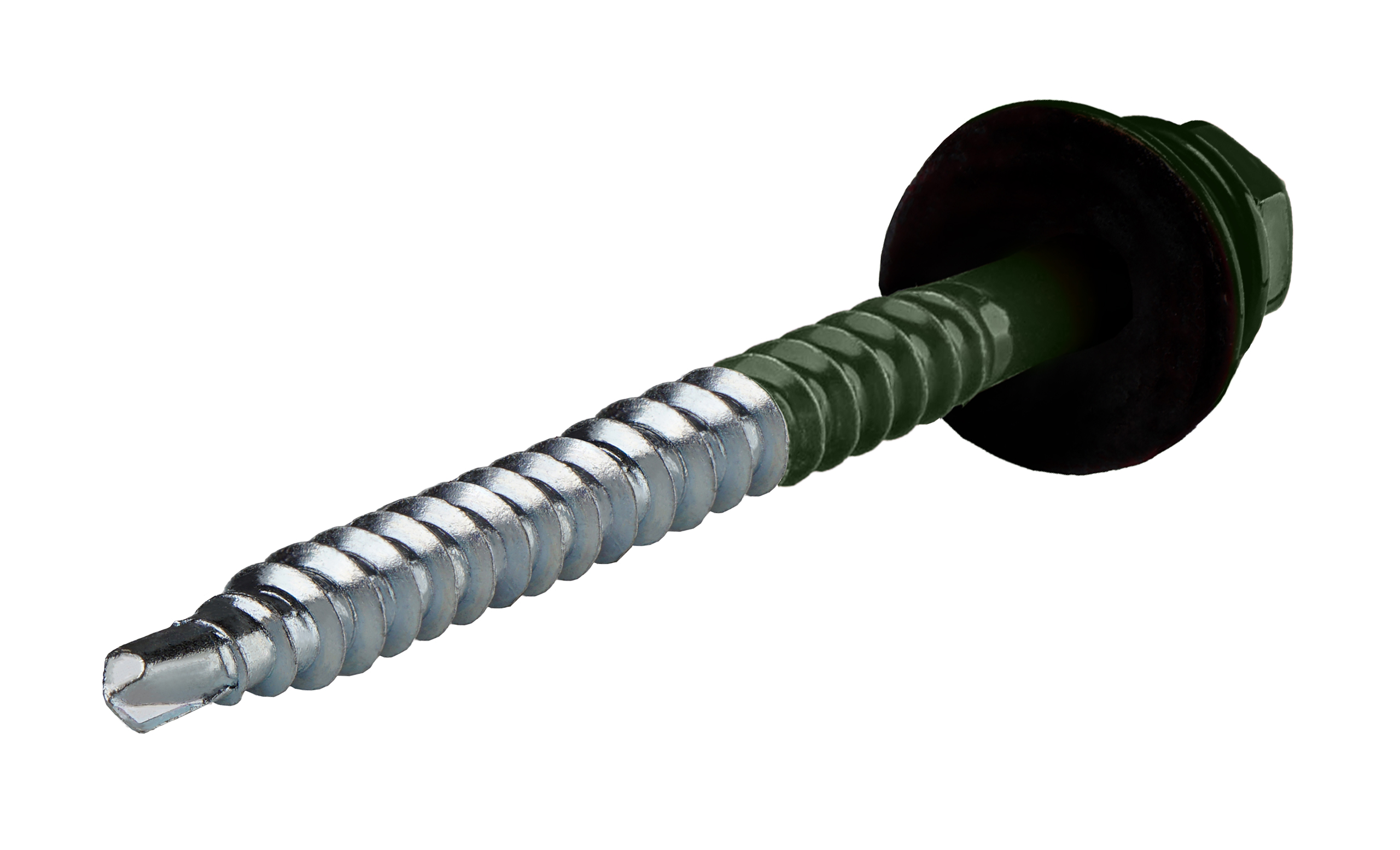

Fotografije proizvoda

Aukcija je za boju RAL 6020

Druge boje i veličine dostupne su na našim drugim aukcijama.

*zbog različitih postavki monitora, boje se mogu razlikovati od stvarnih, stoga su prikazane boje indikativne.

Način ugradnje

• konektor treba uvijek ugraditi okomito na podlogu,

• konektor treba ugraditi pomoću odvijača opremljenog podesivom spojkom ili

ograničavačem dubine ugradnje,

• tijekom ugradnje moraju se poštivati svi preporučeni parametri za određenu vrstu konektora,

• nije dopuštena svaka modifikacija konektora, uključujući rezanje,

• u slučaju bilo kakvog oštećenja antikorozivnog premaza, nedostatke treba osigurati (popuniti),

• Za ugradnju obojenih konektora preporučuje se korištenje samo opružnih kapica.

Ispravno pritiskanje podloške (pričvršćivanje lima):

1. preslabo pritiskanje

2. ispravno pritiskanje

3. prejako pritiskanje

Ispravno pritiskanje podloške (pričvršćivanje sendvič panela):

4. preslabo pritiskanje

5. ispravno pritiskanje

6. prejako pritiskanje

Korištenje farmerskih pričvršćivača za pričvršćivanje metalnih krovnih crijepova na drvenu podlogu

A. Rub krova

B. Streha

1. metalni krov crijepovi

2. letva

3. rog

4. farmer spojnice za preklapajuće spojeve lima (npr. G 4.8×20)

5. farmer spojnice za pričvršćivanje lima na drvenu podlogu (npr. G 4.8×35)

Metalne krovne pločice treba pričvrstiti na drvenu podlogu svake druge letvica. U liniji pričvršćivanja, pričvršćivači trebaju biti postavljeni na svaki drugi donji val lima. Pričvršćivači za preklapajući lim trebaju biti postavljeni u svakom redu limova na preklapanju lima. Na rubu krova, limovi crijepa trebaju biti pričvršćeni na svaku letvicu. Na sljemenu, limovi crijepa trebaju biti pričvršćeni na svaki donji val lima. Na liniji strehe, lim treba biti pričvršćen na barem svaki drugi donji val lima. Poprečni preklop lima treba biti pričvršćen na letvicu u svakom donjem valu lima.

Krovni crijepovi od lima pričvršćuju se na podlogu pomoću pričvršćivača 4,8×35mm na najnižoj točki vala, neposredno prije poprečnog utiska lima (slika 2). Za aluminijske krovne crijepove koriste se pričvršćivači GTAF 5,5×35mm. Metalne krovne ploče na uzdužnim preklapanjima trebaju se spajati pomoću spojnica 4,8×20 mm na najvišoj točki vala, neposredno prije poprečnog udubljenja ploče. Za aluminijske krovne ploče koristite aluminijske spojnice GTAF 5,5×20 mm. Na uzdužnim preklapanjima metalnih krovnih ploča, spojnice treba postaviti iznad kapilarnog utora (oluka) u ploči ispod (slika 3).

• Europski certifikat ETA – jamstvo najviše kvalitete
• Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.
