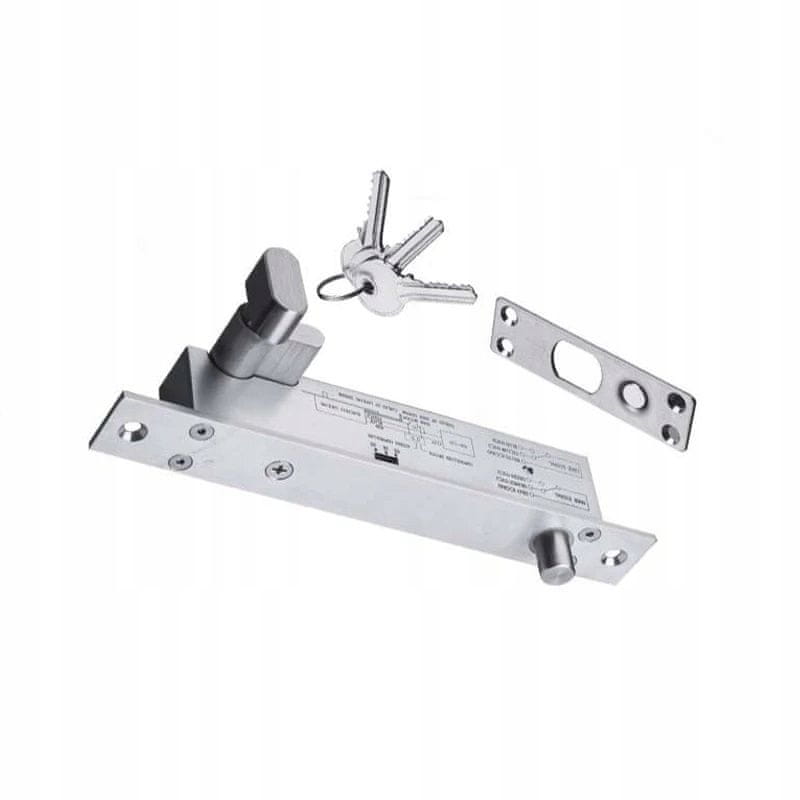

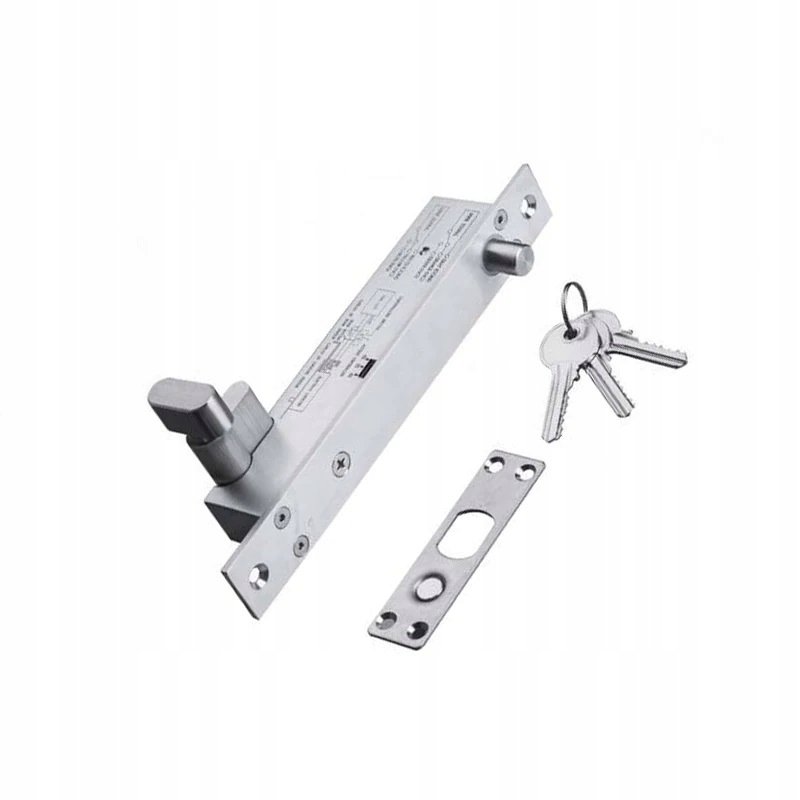

LINBOX električna brava s cilindrom
Opis
LINBOX električne brave s cilindrom alternativa su električnim prihvatnicima koji se obično koriste u sustavima kontrole pristupa ili im nadopuna u prolazima koji zahtijevaju dodatnu elektromehaničku sigurnost. Električna brava s cilindrom sastoji se od aktuatora koji sadrži elektromagnet koji, pod utjecajem primijenjenog napona, gura ili uvlači pomični klin (ovisno o vrsti brave). Glavni element je ugrađen u ili na okvir vrata. Pomični klin zahvaća pripremljenu rupu u krilu vrata, blokirajući njegovo otvaranje. Ovisno o modelu električne brave, maksimalno opterećenje vrata pri kojem se igla može slomiti iznosi 800 ili 1000 kg.
Električne brave s iglom dostupne su u standardnoj verziji (NC – vrata zatvorena bez napona) i reverzibilnoj verziji (NO – vrata otvorena bez napona, vrata osigurana nakon dovođenja napona).
Dodatni nosači za montažu „S“ i „U“ omogućuju površinsku montažu električne brave ili njezino korištenje za osiguranje staklenih vrata.
Automatsko zaključavanje
Električna brava s iglom opremljena je sustavom automatskog zatvaranja. Ako se vrata fizički ne otvore nakon aktiviranja upravljačkog signala i otpuštanja električne brave, ponovno će se zaključati otprilike 5–9 sekundi nakon završetka upravljačkog impulsa.
Signalizacija
Električna brava opremljena je NO kontaktom, koji se može koristiti u sustavu kontrole pristupa za označavanje položaja kontroliranih vrata. Kontakt ostaje zatvoren ako se krilo vrata nalazi izravno u okviru (pločica s magnetom nalazi se ispod električne brave – signal je neovisan o naponu). To nam omogućuje prijenos informacija, na primjer, alarmnom sustavu, obavještavajući o statusu vrata.
Vremensko kašnjenje
Električna brava omogućuje vam postavljanje vremenskog kašnjenja nakon kojeg će električna brava zaključati vrata. Ovo vrijeme se može postaviti pomoću mikroprekidača na kućištu električne brave. Moguće postavke: 0 / 3 / 6 sekundi kašnjenja nakon što su vrata fizički zatvorena.
Specifikacije
Tip električne brave NC (standardno, vrata zatvorena bez napona)
Maks. Pritisak vrata 1000 kg
Napajanje 12V DC
Potrošnja struje – rad (trenutna potrošnja) 900mA
Potrošnja struje – stanje pripravnosti otključana brava: 130mA zaključana brava: 20mA
Vremensko kašnjenje 0, 3, 6 sekundi
Automatsko zaključavanje cca. 5 sekundi
Indikacija statusa vrata Da (NO kontakt, nosivost 200mA@24VDC)
Dimenzije električne brave
210 × 25 × 42 mm
Dimenzije montažne ploče 90 × 25 × 2 mm (udaljenost od ruba brave do središta cilindra) 20,5 mm (23,5 mm s montažnom trakom)
Uložak cilindra, 38/38 s gumbom, nikal, 3 ključa uključena
Radna temperatura –10～+55℃
Relativna vlažnost okoline 0~90% (bez kondenzacije)
