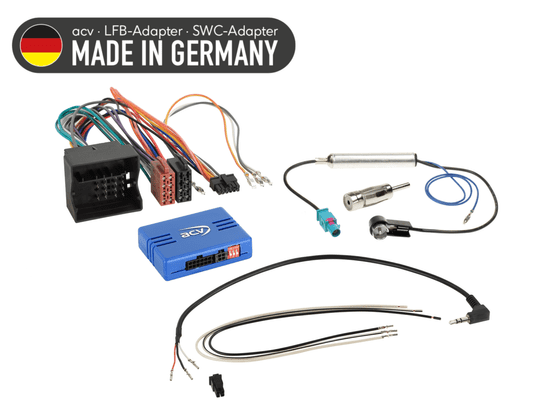

ACV Adapter za volan za Audi/Seat/Škoda/VW Quadlock Fakra>DIN/ISO/Multilead

Adapter za volan – Audi / Seat / Škoda / VW

Ovaj adapter omogućuje vam zadržavanje originalnih funkcija kontrola na volanu nakon zamjene tvorničkog radija dodatnom jedinicom. Pruža potpunu integraciju s CAN sabirnicom u vozilima VAG grupe i kompatibilan je sa širokim rasponom Audi, Seat, Škoda i VW modela.

Ključne značajke:

• Zadržava kontrole na volanu nakon zamjene radija.

• Kompatibilan s CAN sabirnicom putem 40-pinski Quadlock VAG konektor (stavka: 42cx25).

• Podržava OEM sustave Blaupunkt, Matsushita, Grundig, BNS, RNS-E, Amundson, Columbus i druge.

• Aktivni sistemski adapter dostupan je za OEM pojačala i uređaje (za detalje pogledajte tablicu proizvođača).

• Dijagnostičke LED diode:

  • Plavo trepćuće – Traženje CAN sabirnice

  • Plavo svijetli – CAN sabirnica aktivna

  • Crveno – +12V struja paljenja aktivna

Kompatibilna vozila:

Audi

A1, A3, A4, A5, A6, Q3, Q5, R8, TT (razne godine proizvodnje)

Seat

Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo (razne godine proizvodnje)

Škoda

Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti

Volkswagen

Amarok, Beetle, Caddy III i IV, Caravelle, CC, Eos, Fox, Golf V i VI, Jetta, Multivan, Passat, Phaeton, Polo, Scirocco, Sharan, T5, T6, Tiguan, Touareg, Touran, Up!

(Potpuni popis dostupan je u tehničkoj specifikaciji adaptera.)

Dostupni signali:

• Ružičasta: +12V priključak paljenja (15) – maks. 1,5 A

• Narančasta: +12V priključak rasvjete (58) – maks. 0,1 A

• Dodatni upravljački signali za pojačala i OEM sustave.

Podržani HU:

Kompatibilno s većinom modernih aftermarket jedinica, uključujući:

• Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec.

• 3,5 mm priključak ili Key1/Key2/GND konektori – prema zahtjevima proizvođača HU-a.

Vodič za instalaciju – kratki vodič:

1. Usporedite adaptere s kabelskim svežnjem u vašem vozilu.

2. Isključite OEM HU iz napajanja.

3. Provjerite kontinuitet spojeva bez napajanja.

4. Konfigurirajte adapter prema uputama.

5. Spojite HU kabel prema dokumentaciji za dodatni uređaj.

6. Spojite preostale žice adaptera.

7. Spojite glavni konektor na kraju instalacije.

8. Konfigurirajte adapter i HU softver.

9. Testirajte rad upravljanja na volanu i postavke vozila.

Upozorenja:

• Instalaciju treba izvršiti kvalificirani instalater.

• Nepravilna ugradnja može poništiti jamstvo.

• Preinake se izvode na vlastitu odgovornost.

• Spojeve treba provjeriti radi kompatibilnosti s proizvođačem vozila.
