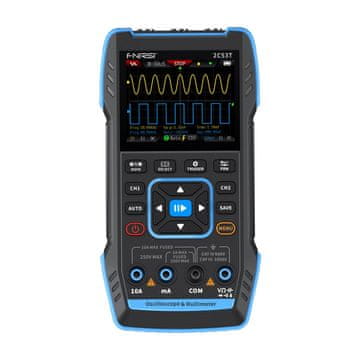

MojPlanet FNIRSI 2C53T prijenosni 3-u-1 osciloskopski multimetarski generator signala
MojPlanet FNIRSI 2C53T prijenosni 3-u-1 osciloskopski multimetarski generator signala
Opis
FNIRSI 2C53T kombinira funkcije osciloskopa 2×50 MHz/250 MSa/s s 8-bitnim ADC-om i memorijskim međuspremnikom od 16 kpct po kanalu (pre/post-trigger), multimetra do 19999 i generatora signala od 50 kHz. Ulazna impedancija je 1 MΩ ∥ 15 pF s preklapanjem AC/DC/GND. Robusno ABS kućište sa silikonskim preklapanjima, 2,8-inčni zaslon rezolucije 320×240 px i baterija od 3000 mAh (do 4 sata rada) jamče mobilnost i kontinuirana mjerenja čak i u teškim uvjetima. Uređaj je certificiran prema CAT II 300 V, s dvostrukim keramičkim osiguračima i sklopom protiv prenapona. S mogućnošću spremanja valnih oblika i ažuriranja firmvera, uvijek imate kontrolu nad svojim rezultatima i pristup najnovijim značajkama.
Zaslon od 2,8″ s rezolucijom od 320×240 px prikazuje valne oblike u punoj boji s funkcijom „beskonačnog naknadnog osvjetljenja“ (fiksira trag signala na zaslonu, čak i nakon što izblijedi), zadržavajući trag valnog oblika na zaslonu. YT, Rolling i XY načini rada (tzv. Lissajousove figure za analizu faznih razlika između signala) olakšavaju promatranje faznih odnosa, a visoka svjetlina jamči čitljivost u svim uvjetima. Ugrađeni multimetar s rezolucijom do 19999 omogućuje mjerenje istosmjerne/izmjenične struje, niskih i visokih struja, otpora, kapaciteta, dioda, temperature i kontinuiteta (zujalica). Pametne zaštite štite korisnika i opremu od preopterećenja.
Profesionalna kombinacija ARM + FPGA + visokoučinkovitog ADC-a, koja se koristi u stolnim osciloskopima, omogućuje brzo okidanje i vjeran prikaz signala. Sustav okidanja nudi načine rada Edge (rastući/padajući), Pulse Width, Video i Slope s predokidanjem do 50% i naknadnim okidanjem do 50%, tako da se čak i najkraće anomalije bilježe bez gubitka detalja.
Ugrađeni generator funkcija nudi napone do ±400 V i frekvencije do 50 kHz te 13 valnih oblika (sinusni, kvadratni, trokutasti, pilast, nagibni, pulsni, šum itd.) s podesivim pomakom (pomak signala u odnosu na nulu) i amplitudom u koracima od 10 mV/div, što omogućuje testiranje filtera, pojačala i analognih sklopova bez dodatnog hardvera.
Funkcija AUTO podešava raspon i okidač jednom tipkom, omogućujući trenutni pregled valnog oblika bez dugotrajnog podešavanja. Podrška za dodatne jednostruke i normalne načine rada pojednostavljuje rad za brza mjerenja na terenu. Jedan klik je dovoljan za spremanje snimke zaslona valnog oblika u memoriju osciloskopa ili izravno na računalo putem USB-a. To olakšava arhiviranje rezultata i njihovu daljnju analizu u bilo kojem okruženju.
Dva potpuno neovisna ulaza CH1 i CH2 s propusnošću od 50 MHz eliminiraju međusobne smetnje, poboljšavajući preciznost mjerenja. Brzina uzorkovanja od 250 MSa/s reproducira PWM impulse i valove napajanja s maksimalnom vjernošću.
Kućište obloženo silikonom od ABS-a (akrilonitril butadien stirena – plastike visoke čvrstoće) otporno je na padove i udarce, a pozlaćene PCB (tiskana ploča) trake otporne su na koroziju. Baterija od 3000 mAh jamči do 3 sata rada. Sklopivi stalak omogućuje postavljanje uređaja pod bilo kojim kutom, dok ergonomske tipke i USB-C priključak pružaju praktičnost u rukovanju i punjenju.
- Prijenosni 3-u-1 osciloskop FNIRSI 2C53T
- 10× mjerne sonde (2 kom.)
- Sonda s krokodilskim stezaljkama
- Kablovi za multimetar
- Kabel za punjenje
- Torba za nošenje
- Korisnički priručnik
| Zaslon | 2,8-inčni HD zaslon u boji |
|---|---|
| Rezolucija | 320 × 240 |
| Specifikacije punjenja | USB-C (5 V/1 A) |
| Punjiva baterija | Litij-ionska 3000 mAh |
| Podržane funkcije | Osciloskop, generator signala, multimetar (za detalje pogledajte parametre funkcija) |
| Vrijeme pripravnosti | 6 sati (laboratorijski maksimum) |
| Jezik | kineski i engleski |
| Dimenzije | 167 × 89 × 35 mm |
| Težina | 300 g |
| Kanali | dvokanalni |
|---|---|
| Uzorkovanje | 250 MSa/s |
| Analogna propusnost | 50 MHz (svaki kanal neovisno 50 MHz) |
| Dubina memorije | 1 kbodova |
| Impedancija | 1 MΩ |
| Raspon vremenske baze | 10 ns – 20 s |
| Vertikalna osjetljivost | 10 mV/efekt – 10 V/efekt (×1) |
| Maksimalni mjerni napon | ±400 V |
| Način okidanja | AUTO/Normalno/Jednostruko |
| Način prikaza | YT/Vrtenje/XY |
| Spojka | AC/DC |
| Trajnost praćenja | ISKLJUČENO, 500 ms, 1 s, ∞. |
| Matematičke funkcije | 8 osnovnih operacija + FFT |
| Snimanje valnog oblika | Da |
| Izvoz slike valnog oblika | Da |
| Mjerenje kursora | Da |
| Kanal | jedan kanal |
|---|---|
| Frekvencija | 1 Hz – 50 kHz |
| Amplituda | 0,1 – 3,0 V |
| istosmjerni napon | 1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3) |
|---|---|
| Izmjenični napon | 1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3) |
| istosmjerna struja | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3) |
| Izmjenična struja | 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3) |
| Otpornost | 9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3) |
| Kapacitet | 9,999 mF / 99,99 mF ±(5,0 %+20) |
| Temperatura | –55 °C – 1300 °C (-67 °F – 2372 °F) ±(2,5 % + 5) |
| Mjerenje diode | Da |
| Ispitivanje kontinuiteta | Da |
| . | |
