Opis

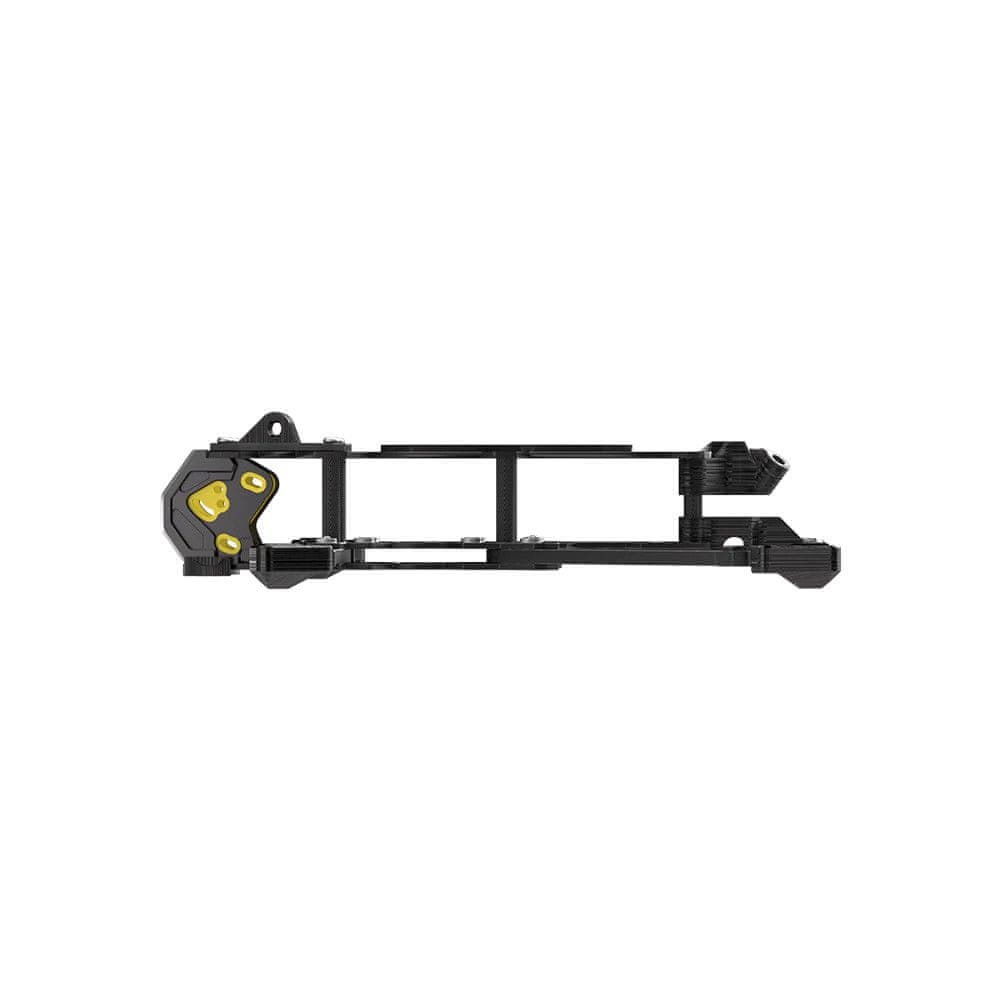

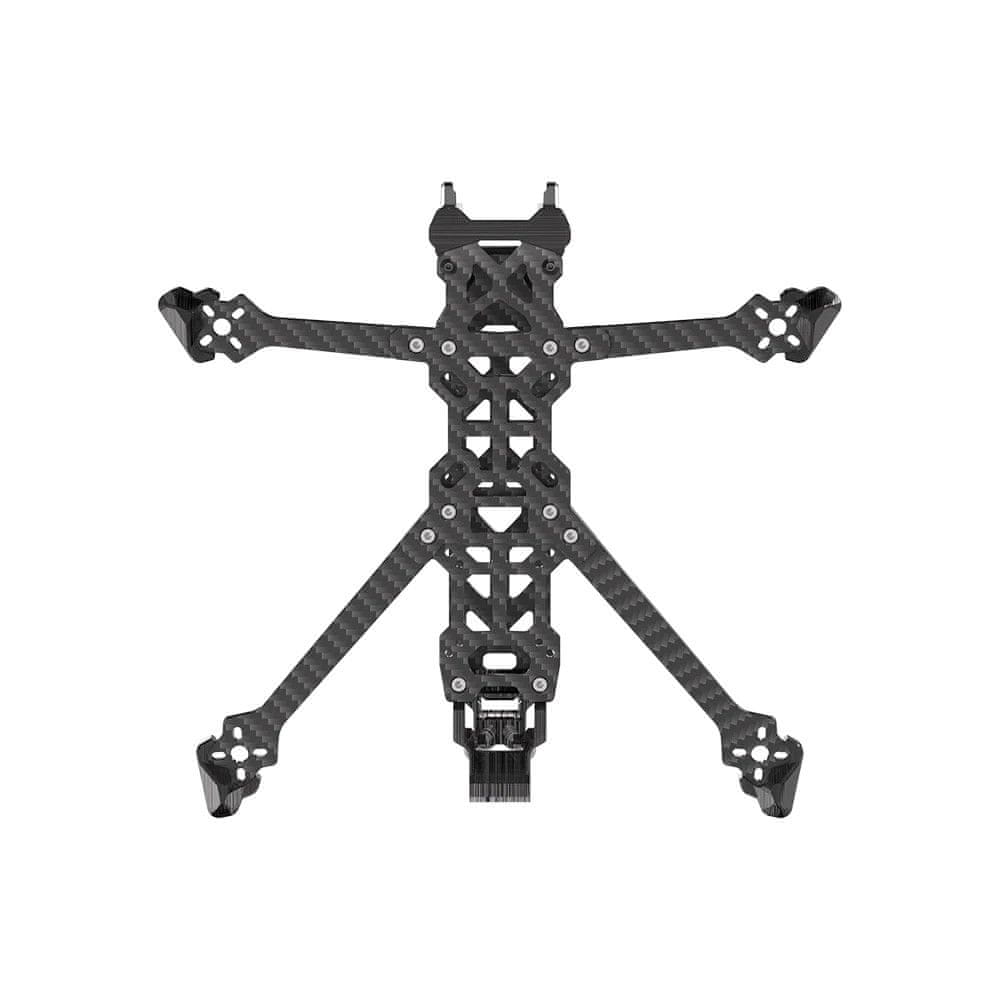

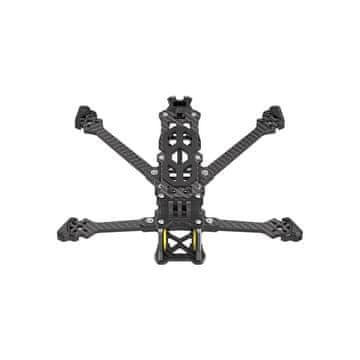

FlyFishRC Atlas 4 O4 Pro – Deadcat 4" okvir za FPV dugog dometa
je ultra lagani, 4-inčni deadcat FPV okvir dizajniran za konstrukcije ispod 250 g s DJI O4 Air Unit Pro sustavom.
Težine samo 55,6 g sa svim TPU dijelovima, kombinira mogućnosti leta na dugom dometu sa svestranošću u slobodnom stilu,
bez prisiljavanja na kompromise u bilo kojoj disciplini.
Karbonska vlakna kvalitete T700 i CNC aluminijske ploče kamere osiguravaju da okvir može izdržati najteže udarce (bando bashing) uz minimalno habanje. težina.
Ključ Značajke i prednosti
- Toray T700 karbonska vlakna: Veća vlačna čvrstoća od standardnih T300 vlakana – krakovi debljine 3,5 mm apsorbiraju energiju udara bez lomljenja, što se izravno prevodi u niže troškove popravka.
- Konfiguracija „deadcat“ (bez propelera u okviru): Prednji krakovi su pomaknuti sa strane i straga kako bi se eliminirala vidljivost rotora u HD i FPV snimkama, pružajući jasne snimke bez potrebe za digitalnom korekcijom.
- Aluminijske CNC ploče sa silikonskim prigušivačima za DJI O4 AU: Kamera se nalazi u silikonskom umetku koji prigušuje vibracije – snimke s O4 Pro su bez vibracija (bez želea) čak i kod agresivnog pilotiranja.
- Integrirana XT30 ručka u TPU tisku: Priključak za napajanje može se ugraditi izravno u stražnji dio okvira, skraćujući kabele i snižavajući težište napajanja. Alternativno – namjenski izrez u gornjoj ploči omogućuje klasično usmjeravanje kabela.
- Namjenski izrez za kondenzator: Okvir uključuje prostor za mali filtrirajući kondenzator – ključni element u 4S/6S napajanjima, koji štiti elektroniku od naponskih skokova pri punom gasu.
- Vijci razreda 12.9 s prethodno nanesenim Loctiteom: Hardver klase 12.9 s prethodno nanesenim sredstvom za zaključavanje skraćuje vrijeme izrade i eliminira rizik od labavljenja spojeva tijekom leta.
- Otvorite 3D modele na Thingiverseu: Sve TPU komponente dostupne su za preuzimanje i modifikaciju – izgubljene ili oštećene dijelove možete sami ponovno ispisati bez čekanja na dostavu.
Tehničke specifikacije
| Parametar | |
| Model | Atlas 4 O4 Pro |
| Proizvođač | FlyFishRC |
| Geometrija | Deadcat |
| Međuosovinski razmak | 173 mm |
| Veličina propelera | 4 inča |
| Težina (s TPU dijelovima) | 55,6 g |
| Vanjske dimenzije | 108 × 139 × 28 mm |
| Debljina kraka | 3,5 mm |
| Debljina gornje ploče | 1,5 mm |
| Debljina srednje ploče | 1,5 mm |
| Debljina donje ploče | 1,5 mm |
| Debljina CNC ploča (aluminij) | 4 mm |
| Razmak za montažu FPV kamere | 19 mm / 20 mm |
| Rupe za montažu motora | 9 × 9 mm / 12 × 12 mm (M2) |
| Rupe za montažu stoga (FC/ESC) | 20 × 20 mm / 25,5 × 25,5 mm (M2) |
| Rupe za montažu VTX-a | 20 × 20 mm / 25,5 × 25,5 mm (M2) |
| Vrsta karbonskih vlakana | Toray T700 |
| Kompatibilnost HD sustava | DJI O4 Air Unit Pro, DJI O3, DJI Vista, Analog |
| Vrsta vijka | 12,9 (s prethodno nanesenim Loctiteom) |
Sadržaj kompleta
- 1× Atlas 4 Frame Kit
Savjet stručnjaka Avifly: Za Za pravu postavku ispod 250 g, razmislite o motorima FlyFishRC Flash 1804 ili 2004, AIO-u od 30–40 A, DJI O4 Pro sustavu i 6S bateriji od 380–550 mAh – ova postavka lako se uklapa u ograničenje težine, a istovremeno nudi impresivno vrijeme leta i značajnu rezervu snage za manevre s udarcima. Ne zaboravite ugraditi mali kondenzator s niskim ESR-om (npr. 35 V 1000 µF) u namjenski izrez okvira – posebno važno za 6S napajanje, gdje naponski skokovi mogu oštetiti osjetljivu elektroniku.
