Opis

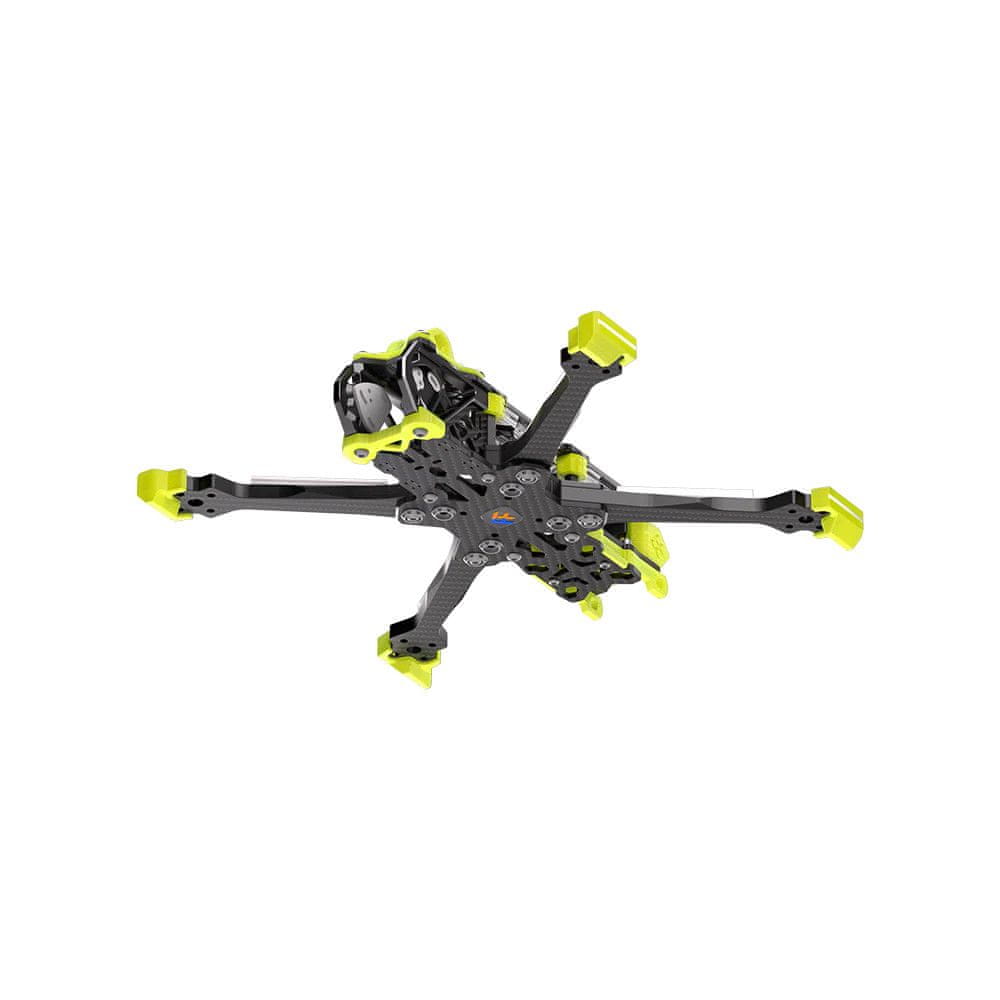

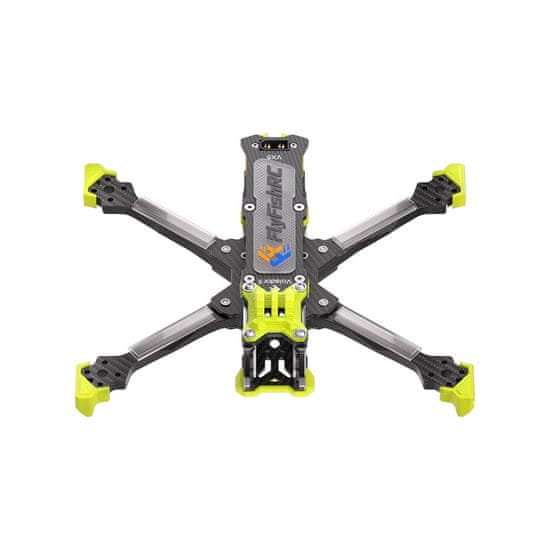

FlyFishRC Volador II VX5 O4 Pro 5-inčni Freestyle FPV okvir
FlyFishRC Volador II VX5 O4 Pro je 5-inčni FPV okvir u Squashed X rasporedu, dizajniran za freestyle i quad izgradnju s DJI O4 Air Unit Pro sustavom.
Dizajn se temelji na T700 pločama od karbonskih vlakana, CNC aluminijskim komponentama i profinjenim TPU dijelovima. To je temelj za pilota koji želi izgraditi krutu, čistu i mehanički otpornu FPV postavku bez problema s kaotičnim usmjeravanjem kabela. Ključne značajke
Spljošteni X raspored
- – konfiguracija okvira usmjerena na kontrolu i predvidljivo upravljanje kvadrokopterom tijekom slobodnog leta. Kompatibilnost s DJI O4 Air Unit Pro
- – okvir je pripremljen za ugradnju modernog HD FPV sustava. T700 ploče od karbonskih vlakana
- – materijal odabran za visoku krutost i otpornost na opterećenja tipična za slobodno letenje. Krakovi od 6 mm
- – debeli krakovi pomažu u smanjenju savijanja i poboljšavaju otpornost na udarce. Razmak kamere 19 mm / 20 mm
- – podržava popularne FPV HD i analogne formate kamera. Silikonske pločice za O4 kameru
- – smanjuju vibracije i pomažu u smanjenju žele efekta u DVR snimkama. Integrirani odstojnik za XT60
- – olakšava sigurno usmjeravanje kabela za napajanje i smanjuje rizik od zapinjanja na propelerima. Otvori za montažu snopa 20×20 mm i 30,5×30,5 mm
- – okvir odgovara popularnim FPV snopovima u mini i standardnim veličinama. Otvori za montažu VTX-a 20×20 mm i 25,5×25,5 mm
- – olakšavaju instalaciju HD i analognih video sustava. Hardver klase 12.9 s prethodno nanesenim ljepilom za navoje
- – poboljšava pouzdanost vijčanih spojeva u konstrukcijama izloženim vibracijama. Za koga je ovaj okvir?
Gradite 5-inčni FPV quad za freestyle.
- Želite okvir za DJI O4 Air Unit Pro sustav.
- Trebate krutu strukturu s 6 mm rukama.
- Važno vam je čista instalacija elektronike, antena, kabela i XT60.
- Koristite stack 20×20 mm ili 30,5×30,5 mm.
- Želite okvir s podrškom za 19 mm i 20 mm FPV kamere.
- Za koga NIJE?
Ovo nije gotov okvir – ako je nedostatak propelera u okviru prioritet, VD varijanta će biti bolji izbor.
- Ovo nije gotov dron – potreban je zaseban odabir elektronike, motora, kamere, VTX-a, prijemnika, propelera i baterije.
- Ovo nije okvir za microquad ili cinewhoop – dizajn je namijenjen klasi od 5 inča.
- Ovo nije komplet s elektronikom – proizvod uključuje okvir, a ne kompletan PNP ili BNF komplet.
- Volador II VX dizajn – Squeashed X
Verzija
VX koristi geometriju Squeashed X . U praksi to znači dizajn usmjeren na kontrolu, simetrično ponašanje u manevrima slobodnog stila i dobru predvidljivost tijekom agresivnog letenja. Proizvođač razlikuje VX i VD seriju: VX je konfiguracija Squeashed X, dok je VD deadcat raspored, dizajniran za pilote koji žele ograničiti vidljivost propelera u okviru. Ovaj model je stoga više freestyle izbor nego strogo filmski.
Kompatibilnost s DJI O4 Air Unit Pro
Okvir je pripremljen za montažu
DJI O4 Air Unit Pro sustava. Proizvođač je ispod O4 kamere koristio silikonske prigušivače, koji su dizajnirani za smanjenje prijenosa vibracija sa strukture na kameru. To je posebno važno kod freestyle konstrukcija, gdje je okvir pod velikim opterećenjem, a vibracije mogu smanjiti kvalitetu slike i uzrokovati žele efekt u snimkama.
Krutost, T700 i ograničenje rezonancije
Volador II VX5 O4 Pro koristi
T700 ploče od karbonskih vlakana. Krakovi su debljine 6 mm , a gornja, srednja i donja ploča su svaka 2,5 mm . Proizvođač je koristio čvrsto prianjajuću strukturu i dodatni 5 mm debeli keystone element
kako bi smanjio rezonanciju okvira. Za pilota to znači stabilniju bazu za podešavanje filtera i PID-a u Betaflightu te smanjeni rizik od problema s vibracijama. Čista instalacija i zaštita kabela Okvir ima integrirano usmjeravanje za
XT60
konektor na stražnjoj strani strukture. Ovo rješenje pomaže u smanjenju rizika od rezanja kabela za napajanje propelerima tijekom sudara. Komplet za izgradnju također uključuje TPU komponente i zaštitne cijevi za kabele motora. To je važno za freestyle okvir, gdje su sajle ručice često izložene kontaktu s tlom, granama, betonom ili preprekama. Usporedba geometrije VX i VD
Značajka
Volador II VX5
| Volador II VD5 | Geometrija | Stisnuti X |
|---|---|---|
| Nepokretan | Glavna primjena | Slobodni stil i kontrola leta |
| Letovi s ograničenom vidljivošću propelera u okviru | Video sustav | Analogna i HD kompatibilnost |
| Analogna i HD kompatibilnost | Klasa propelera | 5–5,1 inča |
| 5 inča | Tehničke specifikacije | Parametar |
Vrijednost
| Marka | FlyFishRC |
|---|---|
| Model | Volador II VX5 O4 Pro FPV Freestyle T700 Komplet okvira |
| Tip | Freestyle FPV okvir 5 inča |
| Konfiguracija okvira | Stisnuti |
| Ukupne dimenzije | 177 × 165 mm |
| Podržana veličina propelera | 5–5.1 inč |
| Debljina kraka | 6 mm |
| Debljina gornje ploče | 2,5 mm |
| Debljina srednje ploče | 2,5 mm |
| Debljina donje ploče | 2,5 mm |
| Debljina trapeznog kamena | 5 mm |
| Bočno debljina ploče | 2 mm |
| Debljina CNC bočne ploče | 5 mm |
| Razmak FPV kamere | 19 mm / 20 mm |
| Montažni slog | 20×20 mm / 30,5×30,5 mm, M3 |
| VTX nosač | 20×20 mm / 25,5×25,5 mm, M2 |
| Nosač motora | 16×16 mm, rupe od 3 mm |
| Težina | 177,4 g s TPU dijelovima |
| Boja | Žuta |
| Sadržaj kompleta | 1× Komplet okvira FlyFishRC Volador II VX5 |
| Česta pitanja | Je li ovaj okvir kompatibilan s DJI O4 Air Unit Pro? |
| Da. Model VX5 O4 Pro pripremljen je za DJI O4 Air Unit Pro i koristi silikonske prigušivače za montažu O4 kamere. | Jesu li propeleri vidljivi u okviru na ovom okviru? |
Ovo je spljošteni X okvir, a ne potpuno neupadljiv. Ako vam je prioritet da propeleri ne budu u okviru, razmislite o VD varijanti. VX je usmjeren na kontrolu i freestyle.
- Koji slog odgovara Volador II VX5?
Okvir podržava slogove s razmakom montaže od 20×20 mm i 30,5×30,5 mm pomoću M3 vijaka.
Koje se FPV kamere mogu montirati u ovaj okvir?Okvir podržava kamere u formatu 19 mm i 20 mm. Proizvođač navodi kompatibilnost s analognim i HD sustavima.
Je li ovo kompletan FPV dron?Ne. To je komplet okvira. Izgradnja drona zahtijeva pojedinačno odabrane komponente, kao što su kontroler leta, ESC, motori, propeleri, video sustav, RC prijemnik i baterija.
Savjet stručnjaka za Avifly:Prilikom izrade 5-inčnog freestyle quada, vrijedi planirati XT60 kabel, kabele motora i antene prije konačne montaže. U ovoj klasi dronova, čista montaža značajno smanjuje rizik od rezanja kablova nakon prvog oštrog zavoja.
