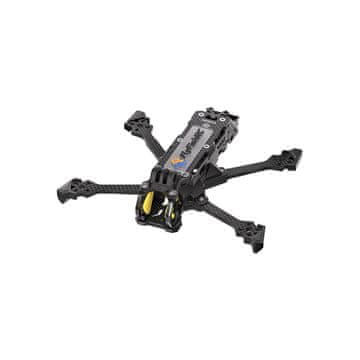

Fish RC Volador VD4 O4 Pro okvir

FPV okvir FlyFishRC Volador VD4 O4 Pro Deadcat 4 inča

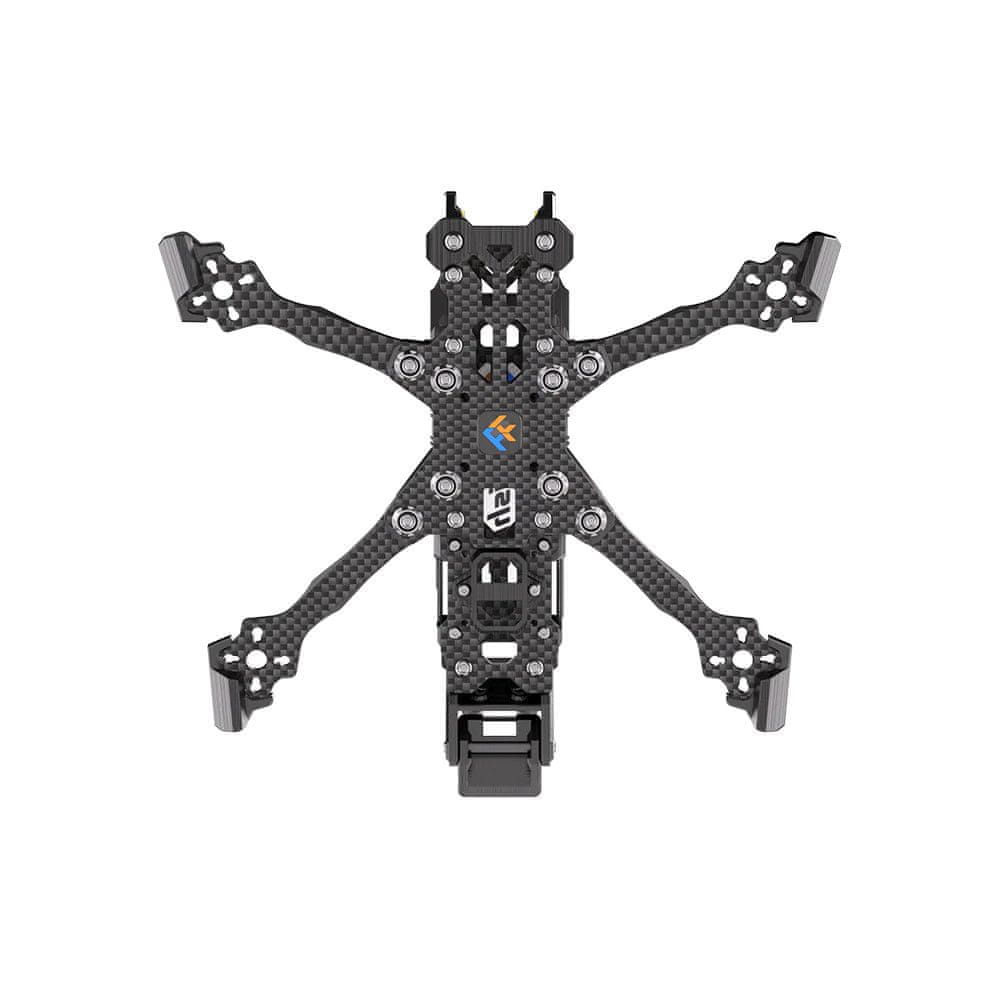

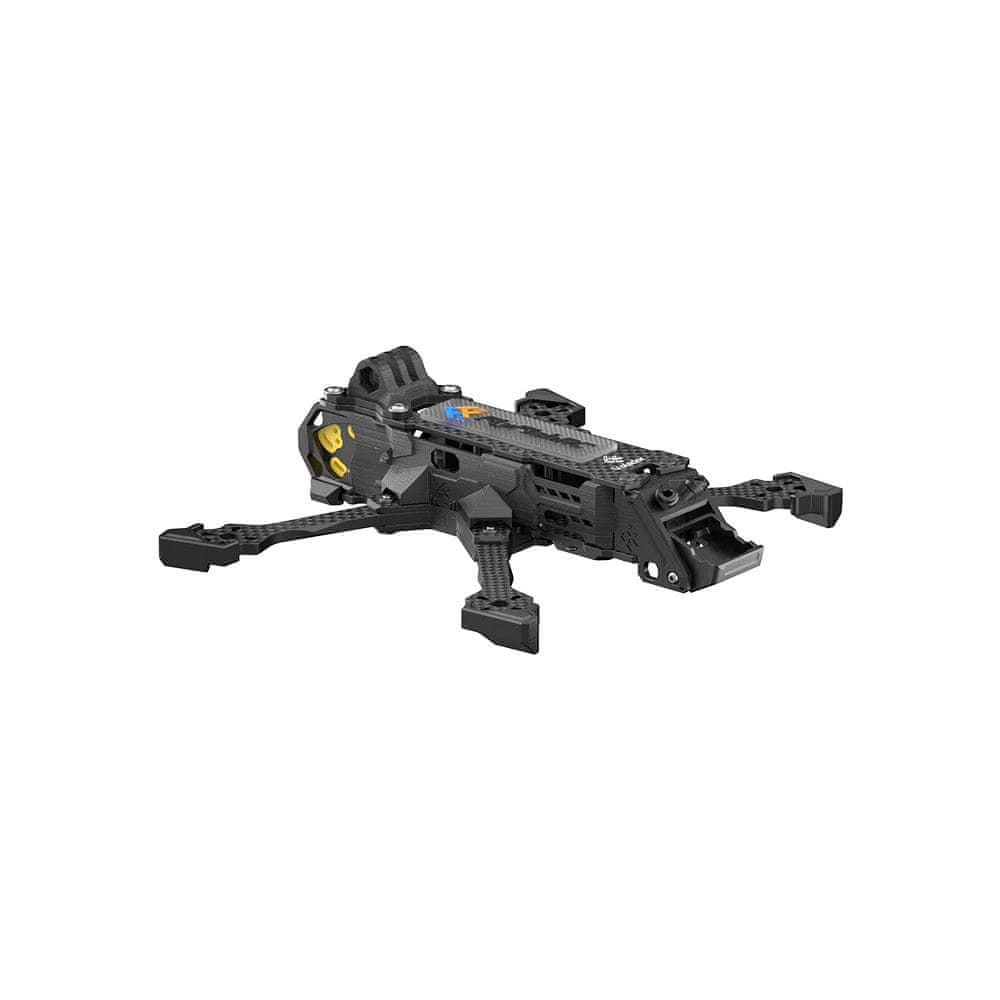

FlyFishRC Volador VD4 O4 Pro je FPV okvir tipa Deadcat 4 inča , dizajniran za kompaktne konstrukcije s DJI O4 Air Unit Pro sustavom te analognim i HD konfiguracijama. Dizajn teži otprilike 127 g uključujući tiskane komponente i koristi T700 karbonska vlakna, pa teži krutosti, izdržljivosti i jasnom pogledu kamere bez propelera u okviru. DC sustav, ili deadcat, pomiče ruke i propelere izvan vidnog polja FPV kamere. To je važno za kinematografsko, dugodometno i dinamično letenje, gdje su čist DVR i nedostatak propelera na slici jednako važni kao i čvrstoća samog okvira.

Ključne značajke

Format 4 inča

•  – okvir za propelere od 4 inča, dobar za lagane i okretne FPV konstrukcije. Deadcat sustav
•  – ograničava vidljivost propelera u okviru i poboljšava prijem slike s FPV kamere. Kompatibilnost s DJI O4 Pro
•  – struktura pripremljena za montažu O4 VTX sustava i kamere. T700 Karbon
•  – kruta baza okvira, važna za ograničavanje rezonancija i održavanje preciznosti leta. CNC bočne ploče

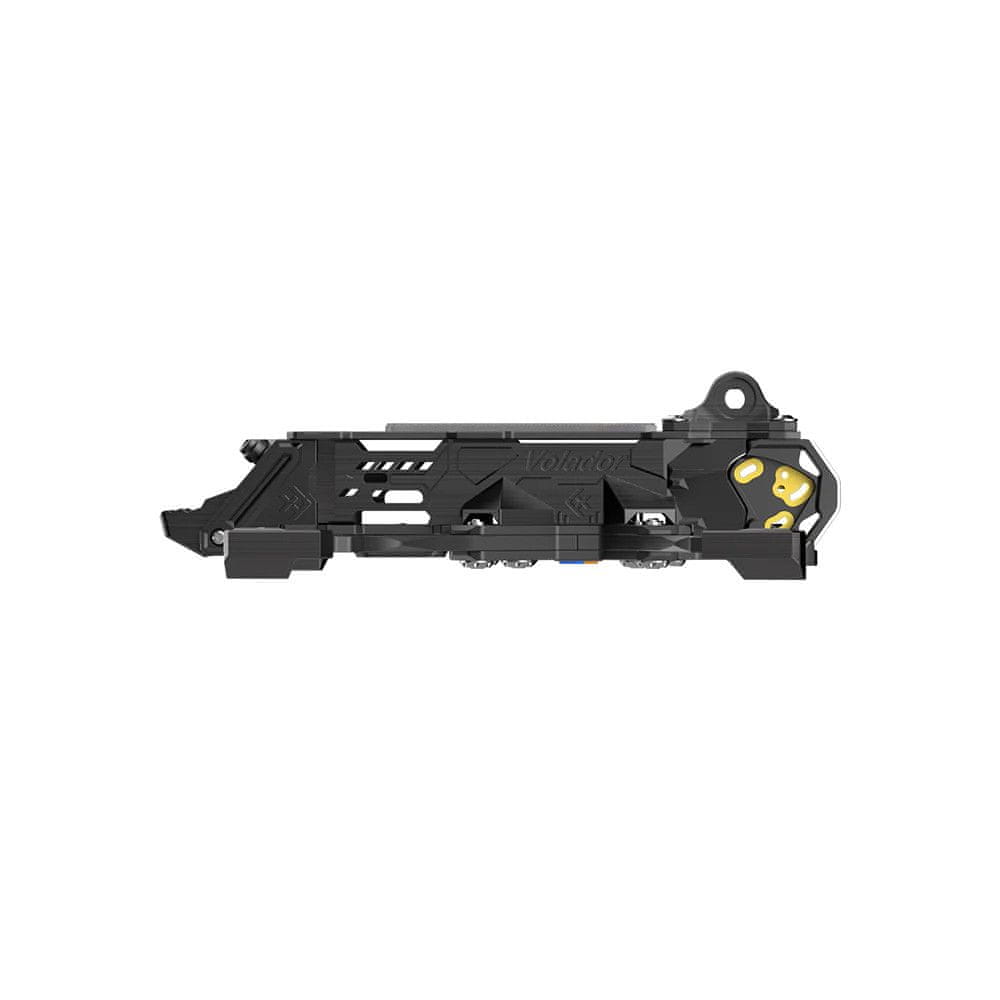

•  – ojačavaju prednji dio okvira i stabiliziraju područje kamere. Silikonski prigušivač kamere
•  – pomaže u smanjenju žele efekta prilikom DVR snimanja. Dvostruki položaji montaže
•  – veća fleksibilnost s postavljanjem sloga, VTX-a i motora. Zaobljeni karbonski rubovi
•  – manji rizik od trenja žica tijekom sastavljanja i servisiranja. Najveće prednosti u praksi

Jasnija FPV slika:

• Deadcat raspored omogućuje vam izgradnju quada gdje propeleri ne ometaju pogled kamere. Manje problema s želeom:
• CNC bočne ploče i silikonsko prigušivanje kamere pomažu u smanjenju vibracija koje se prenose na video modul. Veća sloboda konfiguracije:
• okvir podržava nekoliko popularnih standarda montaže za FC, ESC, VTX i motore. Bolja kvaliteta sastavljanja:
• karbon sa zakošenim rubovima je lakši za žice od oštro rezanih ploča. Za koga je ovaj okvir?

Izrađujem 4-inčni FPV dron za DJI O4 Air Unit Pro i želim jasan pogled bez propelera u okviru.

• Tražim okvir bez problema za filmske, freestyle filmske ili lagane letove na velike udaljenosti.
• Želim T700 okvir od karbonskih vlakana s aluminijskim CNC dijelovima oko kamere.
• Trebam kompatibilnost s popularnim stickovima 20×20 mm i 30,5×30,5 mm.
• Planiram analognu ili HD izradu i želim fleksibilnu VTX montažu.
• Za koga ovo NIJE?

Ovo nije okvir za klasični 5-inčni freestyle na 5-inčnim propelerima.

• Ovo nije gotov BNF ili PNP dron – zahtijeva zaseban odabir elektronike, motora, propelera i baterije.
• Neće biti pravi izbor ako vam je potreban okvir true-X s vrlo simetričnom geometrijom za agresivni freestyle.
• Konstrukcija i montaža

Glavna struktura okvira kombinira

T700 karbon s CNC aluminijskim komponentama. Karbonska vlakna pružaju krutost i izdržljivost strukture, dok CNC ploče ojačavaju područje kamere, koje je kod FPV dronova posebno osjetljivo na naprezanje od padova i tvrdih slijetanja. Proizvođač je implementirao precizno zakošavanje rubova. U praksi je to važno ne samo zbog vizualne privlačnosti već i zbog jednostavnosti korištenja – kabeli koji su postavljeni blizu ploča od karbonskih vlakana imaju manju vjerojatnost da će se prerezati ili zakošiti tijekom montaže i naknadnog rada.

Okvir također ima mehanizme za zaključavanje koji fizički ograničavaju strukturne rezonancije. U FPV konstrukcijama, rezonancije utječu na performanse žiroskopa, filtriranje Betaflighta i kvalitetu slike kamere, pa kruti okvir s dobro prigušenom kamerom pomaže u postizanju čišćeg leta.

Kompatibilnost FPV elektronike

Volador VD4 O4 Pro nudi dva standarda montaže u sloj:

20×20 mm M3 i 30.5×30.5 mm M3 . Zbog toga je okvir kompatibilan s mnogim popularnim kontrolerima leta i ESC-ovima koji se koriste u 4-inčnim konstrukcijama. Za video sustave, rupe za montažu VTX-a su

20×20 mm M2 i 25.5×25.5 mm M2 . Proizvođač izjavljuje kompatibilnost s većinom analognih i digitalnih HD sustava dostupnih na tržištu, a dizajn je posebno prilagođen DJI O4 Pro sustavu. Nosač motora podržava standarde

12×12mm s rupama od 2 mm i 16×16mm s rupama od 3 mm . To vam omogućuje odabir pogona tipičnog za lakše 4-inčne konstrukcije i snažnije konfiguracije, sve dok promjer propelera i geometrija okvira ostaju unutar dizajna. Tehnička specifikacija

Parametar

Vrijednost	Marka
FlyFishRC	Model
Volador VD4 O4 Pro	Vrsta okvira
Deadcat FPV komplet okvira	Veličina propelera
4 inča	Međuosovinski razmak
183 mm	Materijal
T700 Karbonska vlakna	Težina
Približno 127 g, s tiskanim dijelovima	Dimenzije okvira
195 × 155 × 33 mm	Debljina kraka
4 mm	Debljina gornje ploče
2 mm	Debljina srednje ploče
2,5 mm	Debljina donje ploče
2,5 mm	Debljina ojačanja
4 mm	Debljina CNC bočne ploče
5 mm	Razmak FPV kamere
19 mm / 20 mm	Montaža FC/ESC paketa
20 × 20 mm M3 / 30,5 × 30,5 mm M3	Visina montaže paketa
22 mm	VTX montaža
20 × 20 mm M2 / 25,5 × 25,5 mm M2	Montaža motora
12 × 12 mm, rupe 2 mm / 16 × 16 mm, rupe 3 mm	Boje
Crna / Žuta	Sadržaj kompleta

1× FlyFishRC Volador VD4 O4 Pro okvirni komplet

• ČPP – Često postavljana pitanja

Odgovara li ovaj okvir DJI O4 Air Unit Pro?

Da. Proizvođač opisuje ovaj model kao O4 Pro okvir, a dizajn ima CNC bočne ploče i prigušeni nosač kamere pripremljen za DJI O4 Pro sustav.

Hoće li propeleri biti vidljivi na FPV kameri u ovom okviru?

Deadcat sustav je dizajniran upravo kako bi se smanjila vidljivost propelera u okviru. Proizvođač navodi da okvir pruža nesmetan pogled na let bez propelera na slici.

Koji se stog može montirati u Volador VD4 O4 Pro?

Okvir podržava standarde montaže 20 × 20 mm M3 i 30,5 × 30,5 mm M3. Visina montaže stoga je 22 mm.

Je li okvir prikladan za analogni VTX?

Da. Proizvođač izjavljuje kompatibilnost s većinom analognih i digitalnih HD sustava dostupnih na tržištu. Rupe za montažu VTX-a su 20 × 20 mm M2 i 25,5 × 25,5 mm M2.

Stručni savjet tvrtke Avifly:

Prije konačne montaže okvira, isprobajte montažu DJI O4 Pro, kamere, antene i stoga. U kućištu od 4 inča, usmjeravanje kabela ima značajan utjecaj na servisiranje, hlađenje VTX-a i rizik od abrazije izolacije na karbonskim vlaknima.
