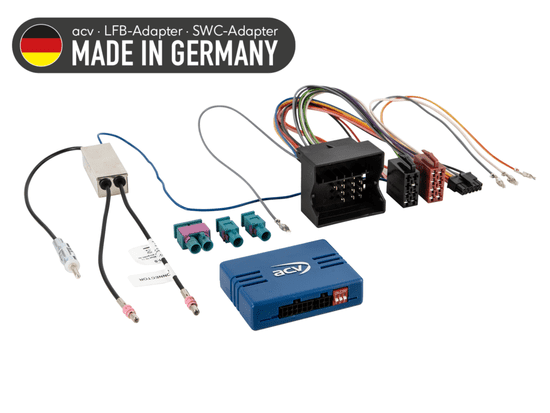

ACV Adapter za volan Quadlock za Audi/Seat/Skoda/VW Fakra(f)(Set)>DIN(m)

Adapter za volan – Audi / Seat / Škoda / VW

Adapter vam omogućuje zadržavanje originalnih funkcija upravljanja volanom prilikom zamjene tvorničkog radija naknadno ugrađenom glavnom jedinicom (HU). Omogućuje vam održavanje potpune integracije s CAN sabirnicom vozila, bez gubitka OEM funkcija.

Ključne značajke:

• Zadržava upravljanje volanom prilikom zamjene tvorničkog radija.

• Podrška za CAN sabirnicu (40-pinski Quadlock VAG 42cx25 konektor).

• Kompatibilnost s vozilima sa i bez OEM sustava pojačanja.

• Konfigurira se putem DIP prekidača.

Podržana vozila:

Adapter odgovara širokom rasponu Audi, Seat, Škoda i VW modela, uključujući:

• Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT

• Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo

• Škoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti

• VW: Amarok, Beetle, Caddy, Caravelle, CC, Eos, Fox, Golf, Jetta, Multivan, Passat, Phaeton, Polo, Scirocco, Sharan, T5, T6, Tiguan, Touareg, Touran, UP

(Više detalja u potpunom popisu modela i godina u priručniku proizvođača.)

Podržani sustavi:

• Audi / Seat Exeo s Blaupunktom, Matsushitom, Grundigom, BNS 5.0, RNS-E

• Škoda s Bolerom, Amundsonom, Columbusom

• VW s RCD-om, RNS-om, DynAudio sustavom, Caravelle, Multivan, Touareg

• Vozila bez MMI sustava i s OEM poboljšanim sustavom

Dostupni signali:

• Ružičasta: +12V priključak za paljenje (15), maks. 1,5 A

• Narančasta: +12V priključak za rasvjetu (58), maks. 0,1 A

• Key1/Key2/GND konektori i 3,5 mm priključak kompatibilni s Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec.

LED dijagnostika:

• Plavo treptanje – traženje CAN sabirnice

• Plavo svijetli – CAN sabirnica aktivna

• Crveno – +12V struja paljenja aktivna

Upute za ugradnju:

1. Usporedite adapterske konektore s ožičenjem vozila.

2. Odspojite OEM HU od napona.

3. Provjerite sve spojeve sučelja radi ispravnosti bez napona.

4. Spojite spojni kabel HU prema korisničkom priručniku za vaš novi HU.

5. Spojite preostale žice adaptera.

6. Spojite glavni konektor na kraju instalacije.

7. Konfigurirajte sučelje i naknadno ugradite softver HU.

8. Testirajte kontrole na volanu i postavke vozila.

Upozorenja:

• Instalaciju treba izvršiti kvalificirani instalater.

• Nepravilna instalacija može poništiti jamstvo proizvođača.

• Spajanje i preinake vrše se na vlastitu odgovornost korisnika.

• Prije instalacije provjerite kompatibilnost adaptera s modelom vozila i godinom proizvodnje.
