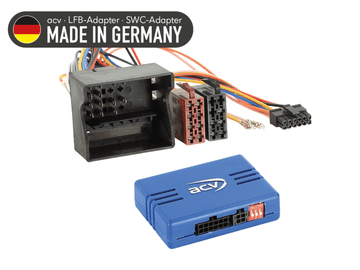

ACV Adapter za volan za Porsche 911/Boxster/Cayenne/Cayman/Panamera

Porsche adapter za volan – Upravljanje na volanu

Porsche adapter za volan omogućuje vam zadržavanje pune funkcionalnosti daljinskog upravljača na volanu prilikom zamjene tvorničkog radija dodatnom jedinicom. Omogućuje integraciju CAN sabirnice i kompatibilnost s Porsche OEM sustavima.

Ključne značajke:

• Zadržava funkcije upravljanja na volanu prilikom zamjene HU jedinice.

• Kompatibilan s CAN sabirnicom putem Porsche 40-pinski Quadlock konektor (stavka: 42cx28).

• Podržava OEM sustave: PCM 3.0 / PCM 3.1 / CDR30.

• Omogućuje spajanje udaljene antene i +12V pojačala.

• Dijagnostičke LED diode:

  • Plavo trepćuće – Traženje CAN sabirnice

  • Plavo svijetli – CAN sabirnica aktivna

  • Crveno – +12V paljenje aktivno

Kompatibilni Porsche modeli:

• 911 (977) 08/2008 – 05/2013

• Boxster (987) 02/2009 – 01/2012

• Boxster (981) 04/2012 – 01/2016

• Cayenne (9PA/955) 02/2007 – 02/2010

• Cayenne (92A/958) 05/2010 – 07/2014, 10/2014 – 12/2017

• Cayman (987C) 02/2009 – 11/2012, 03/2013 – 04/2016

• Panamera (970) 09/2009 – 04/2013, 07/2013 – 07/2016

Dostupni signali:

• Ružičasta: +12V priključak za paljenje (15) – maks. 1,5 A

• Narančasta: +12V priključak za rasvjetu (58) – maks. 0,1 A

• Bijela: signal za vožnju unatrag – maks. 1,5 A

• Bijela/crvena: provjera daljinskog pojačala +12 V

Podržani HU:

Podržava razne dodatne jedinice s namjenskim konektorima:

• Višežilni razni HU – položaj: 42arc100

• Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec – namjenska utičnica i Key1/Key2/GND konektori (detalji u dokumentaciji proizvođača).

Upute za brzu ugradnju:

1. Usporedite adapterske konektore s ožičenjem vozila.

2. Odspojite OEM HU iz napajanja.

3. Provjerite kontinuitet spojeva bez napajanja.

4. Konfigurirajte hardver adaptera prema uputama.

5. Spojite HU kabel prema dokumentaciji za dodatni uređaj.

6. Spojite preostale žice adaptera.

7. Spojite glavni konektor na kraju instalacije.

8. Konfigurirajte adapter i HU softver.

9. Testirajte rad upravljanja na volanu i postavke vozila.

Upozorenja:

• Instalaciju treba izvršiti kvalificirani instalater.

• Nepravilna ugradnja može poništiti jamstvo.

• Preinake se izvode na vlastiti rizik korisnika.

• Spojeve treba provjeriti radi kompatibilnosti s proizvođačem vozila.
