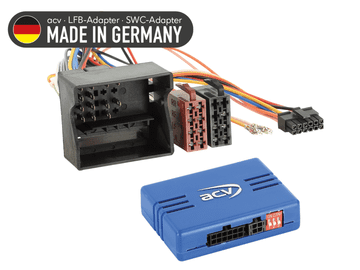

ACV Adapter za volan za razna BMW/Mercedes/Smart/VW vozila s Quadlock sistemom

BMW / Mercedes / Smart / VW adapter za volan

Ovaj adapter vam omogućuje zadržavanje pune funkcionalnosti upravljanja volanom prilikom zamjene tvorničkog radija novom glavnom jedinicom (HU). Pruža CAN integraciju i podršku za razne OEM sustave, uključujući Audio 20, Audio 50 APS Comand NTG, Audio 10, Audio 15, kao i RNS i RCD sustave u BMW, Mercedes, Smart i VW vozilima.

Ključne značajke

• Zadržavanje svih ili većine funkcija upravljanja volanom.

• Kompatibilan sa širokim rasponom BMW, Mercedes, Smart i VW vozila.

• Podrška za CAN sabirnicu i DIP prekidače.

• Dijagnostička LED lampica koja označava status sučelja:

  • Treperi – traženje CAN sabirnice

  • Stalno svijetli – CAN sabirnica aktivna

  •  – aktivno +12V paljenje

Podržani signali

• Ružičasta: +12V priključak paljenja 15 (maks. 1,5 A)

• Narančasta: +12V priključak rasvjete 58 (maks. 0,1 A)

• Bijela: +12V signal za vožnju unatrag (1,5 A maks.)

• Žuto/zelena, žuto/crvena: signal impulsa brzine

Ključni konektori i konfiguracija

• CAN bus konektor: 40-pinski Quadlock Mercedes → položaj: 42cx28

• Potrebna je postavka DIP sklopke ovisno o HU sustavu.

Kompatibilnost – Vozila

BMW

• 1er (E81/E82/E87/E88) 03/2004 – 10/2013

• 3er (E90/E91/E92/E93) 03/2005 – 10/2013

Mercedes

• A-klasa (C169/W169) 10/2004 – 06/2012

• B-klasa (T245) 07/2005 – 09/2011

• C-klasa (CL203/S203/W203, C204/S204/W204) 2004 – 2015

• Citan 420 (W420) 10/2021 – 2024

• CLC-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, M-klasa, ML-klasa, R-klasa, SL-klasa, SLK-klasa, Sprinter (W906/W907/W910), Vito/Viano (W639/W447)

Smart

• Za četiri vozila (W454) 01/2004 – 04/2007

VW

• Crafter I (2EC/2EK/2F) 03/2006 – 11/2016

Napomena: ponovno uvezena vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.

Podržani HU sustavi

• Audio 20, Audio 50 APS Comand NTG2/NTG2.5

• Audio 10 / Audio 15

• RNS 4001 / RNS 5001

• RCD 3002

• Harman Kardon OEM sustavi pojačala

Upute za instalaciju

Provjera

1. Provjerite sve funkcije i postavke vozila OEM HU.

2. Isključite HU iz napajanja.

3. Provjerite ispravne spojeve sučelja bez napona.

Instalacija

1. Provjerite konfiguraciju sučelja bez napona.

2. Spojite kabel HU prema uputama za naknadno ugrađeni HU.

3. Spojite sve preostale spojeve.

4. Na kraju spojite glavni konektor.

5. Konfigurirajte sučelje i HU prema uputama proizvođača.

6. Provedite funkcionalni test kontrola na upravljaču.

Upozorenja

• Instalaciju treba izvršiti kvalificirani instalater.

• Neispravno spajanje može oštetiti sučelje ili vozilo.

• Izmjene instalacije obavljaju se na vlastiti rizik korisnika i mogu poništiti jamstvo.
