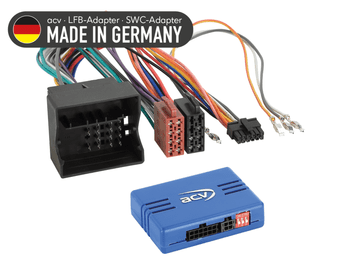

ACV Adapter za volan za razna vozila Audi/Seat/Skoda/VW s Quadlock sustavom
Opis
Adapter za volan – Audi / Seat / Škoda / VW
Adapter vam omogućuje zadržavanje originalnih funkcija upravljanja na volanu prilikom zamjene tvorničkog radija dodatnom jedinicom. Pruža potpunu CAN integraciju i kompatibilnost sa širokim rasponom OEM i HU sustava.
Ključne značajke:
-
Zadržavanje kontrola na volanu prilikom nadogradnje multimedijskog sustava.
-
Podrška za CAN sabirnicu putem 40-pinskog Quadlock VAG 42cx25 konektora .
-
Kompatibilno s mnogim OEM sustavima i HU-ovima.
-
Podržava OEM sustave pojačala i aktivni sistemski adapter za OEM pojačala i sustave.
-
LED dijagnostika:
-
Plavo treptanje → Traženje CAN sabirnice
-
Plavo svijetli → CAN sabirnica aktivna
-
Crveno → +12V struja paljenja aktivna
-
Primjena u vozilu
Audi
Audi A1 (8X) 07/2010 – 04/2018*
Audi A3 (8P) 05/2003 – 04/2005***
Audi A3 (8P) 10/2004 – 04/2013***
Audi A4 B6 (8E) 11/2000 – 10/2005***
Audi A4 B7 (8E) 11/2004 – 02/2009***
Audi A5 (8T/8F) 06/2007 – 10/2011***
Audi A6 (C5/B4) 05/2001 – 03/2006***
Audi Q3 (8U) 10/2011 – 11/2014*
Audi Q3 (8U) 02/2015 – 06/2018***
Audi Q5 (8R) 09/2008 – 05/2012***
Audi Q5 (8R) 09/2012 – 01/2017***
Audi R8 (42) 04/2007 – 05/2015***
Audi TT (8J) 04/2006 – 04/2010/*****
Audi TT (8J) 08/2010 – 03/2014/*****
Seat
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Altea (5P) 06/2004 – 03/2009
Seat Altea (5P) 04/2009 – 07/2015
Seat Exeo (3R) 03/2009 – 05/2013***
Seat Ibiza (6J) 06/2008 – 02/2012
Seat Ibiza (6J) 03/2012 – 06/2015
Seat Leon (1P) 09/2005 – 03/2009
Seat Leon (1P) 04/2009 – 11/2012
Seat Mii (AA) 12/2011 – 06/2019****
Seat Toledo (5P) 01/2005 – 10/2009
Seat Toledo (NH) 03/2013 – 05/2015
Škoda
Skoda Citigo (AA) 06/2012 – 05/2017****
Skoda Fabia (5J) 03/2007 – 04/2010
Škoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009
Skoda Octavia (1Z) 01/2009 – 03/2013
Škoda Rapid (NH) 10/2012 – 04/2015
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013
Skoda Superb (3T) 06/2013 – 05/2015
Skoda Yeti (5L) 08/2009 – 10/2013
VW
VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW Caddy IV (DU) 06/2015 – 09/2020******
VW Caravelle (7H) 10/2004 – 09/2009**
VW Caravelle (7H) 09/2009 – 05/2015**
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW Eos (1F) 05/2006 – 10/2010
VW Eos (1F) 10/2010 – 04/2015
VW Fox (5Z) 04/2005 – 06/2011
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI (1K) 06/2011 – 07/2016
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta III (1K5/1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Multivan (7H) 02/2003 –09/2009**
VW Multivan (7H) 09/2009 – 05/2015**
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Phaeton (3D) 05/2007 – 05/2010
VW Polo IV (9N) 03/2005 – 03/2009
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 08/2003 – 09/2009**
VW T5 Transporter (7H) 09/2009 – 05/2015**
VW T6 (7HC) 07/2015 – 08/2019****
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touareg I (7L) 06/2003 – 11/2006**
VW Touareg I (7L) 11/2006 – 02/2010**
VW Touran (1T) 01/2003 – 09/2006
VW Touran (1T) 11/2006 – 04/2010
VW Touran (1T) 08/2010 – 04/2015
VW UP! (AA) 12/2011 – 06/2016****
Podržani signali:
-
Ružičasta : +12V priključak za paljenje (15) — maks. 1,5 A
-
Narančasta : +12V priključak za rasvjetu (58) — maks. 0,1 A
-
Podržava dodatne signale za OEM pojačala i sustave.
HU kompatibilnost:
Kompatibilno s mnogim dodatnim uređajima, uključujući Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony. Podržava 3,5 mm priključak i signale Key1/Key2/GND.
Upute za instalaciju:
-
Usporedite konektore adaptera s ožičenjem vozila.
-
Isključite OEM uređaj iz napajanja.
-
Provjerite ispravne spojeve bez napona.
-
Konfigurirajte adapter prema uputama proizvođača.
-
Spojite zamjenski HU kabel prema uputama.
-
Spojite sve žice adaptera.
-
Spojite glavni konektor na kraju instalacije.
-
Konfigurirajte adapter i HU softver.
-
Testirajte rad kontrola na upravljaču i funkcije vozila.
Upozorenja:
-
Instalaciju treba izvršiti kvalificirani instalater.
-
Neispravna instalacija može poništiti jamstvo.
-
Preinake se izvode na vlastitu odgovornost korisnika.
-
Provjerite kompatibilnost s modelom vozila i godinom proizvodnje.
