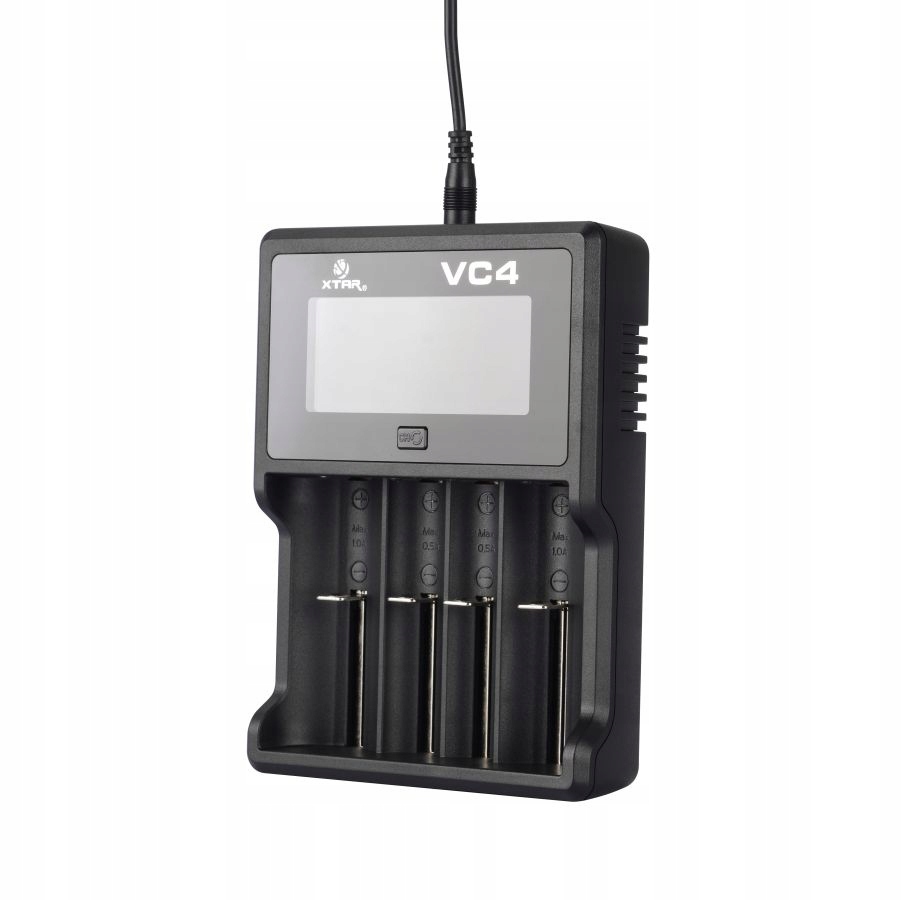

Profesionalni, četverokanalni, kompaktni procesorski punjač Xtar VC4

za Li-ion i Ni-MH baterije veličina 18650, AA, AAA i druge

Glavne značajke

•Punjenje Li-ion baterija trofaznim procesorski kontroliranim TC/CC/CV postupkom punjenja

•Punjenje Ni-MH baterija CC metodom

•Četiri neovisna kanala Punjenje

•Maks. struja punjenja 1A

•LCD zaslon koji prikazuje napon ćelije i struju punjenja

•Obavještava o struji korištenoj za punjenje – mogućnost mjerenja kapaciteta ćelije (pogreška mjerenja ±5%)

•Napajanje bilo kojim USB punjačem s USB priključkom ili s USB priključka računala

•Funkcija reaktivacije za duboko ispražnjene ćelije

•Zaštite: kratki spoj, toplinska zaštita, obrnuti polaritet

NE podržava zaštićene baterije 20700/21700

Xtar je renomirani proizvođač visokokvalitetnih punjača za litij-ionske baterije, svjetiljke i litij-ionske baterije. Xtar proizvodi prodaju se u preko 120 zemalja, uključujući SAD, Njemačku, Japan i Rusiju. Xtar koristi najkvalitetnije materijale za proizvodnju punjača – od plastičnog kućišta do učinkovite elektronike. Svi Xtar punjači imaju CE certifikat potreban na europskim tržištima.

VC4 je profesionalni procesorski punjač s trofaznim postupkom punjenja TC/CC/CV i LCD zaslonom. Puni 1–4 Li-ion 3.6 / 3.7V i Ni-MH ćelije bilo kojeg kapaciteta u veličinama AAA / R03, AA / R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700. U dva vanjska kanala moguće je puniti baterije veličina R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.

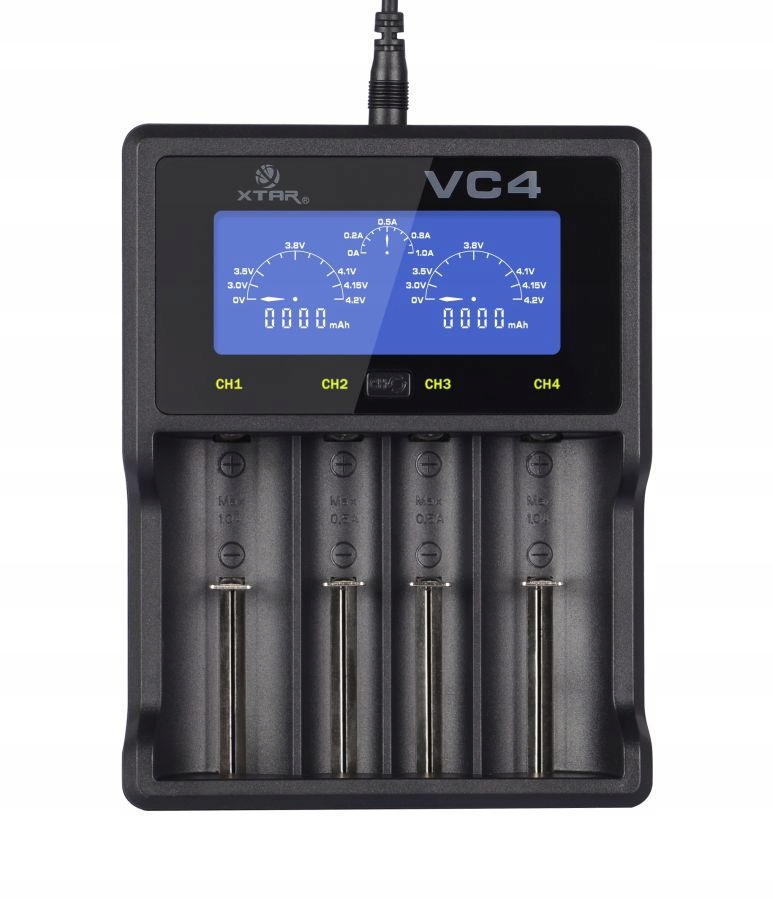

Pozadinski osvijetljeni LCD zaslon punjača Xtar VC4 prikazuje trenutne informacije o radnom stanju punjača: napon napunjenih baterija, struju punjenja, naboj korišten za punjenje ćelija, ukazuje na moguće pogreške i obavještava o završetku punjenja. Istovremeno se prikazuje trenutno radno stanje dva kanala. Prebacivanje između druga dva kanala moguće je pomoću tipke CH na kućištu punjača. Informacije o korištenom napunjenju mogu se koristiti za mjerenje kapaciteta baterije. Za mjerenje kapaciteta baterije, ispraznite bateriju do odgovarajućeg napona isključivanja (obično 2,5 V za Li-ion, 0,9 V za Ni-MH) i umetnite je u punjač VC4. Nakon što je punjenje završeno, zaslon prikazuje napunjenost korištenu za punjenje baterije. Ova vrijednost će uvijek biti 3–5% veća od stvarnog kapaciteta baterije. To je zbog činjenice da proces punjenja baterije nikada nije 100% učinkovit, tj. za punjenje baterije potrebno je nešto veće punjenje od stvarnog kapaciteta ćelije.

Koja je metoda punjenja TC/CC/CV? Ovo je trostupanjski proces punjenja litij-ionskih ćelija, koji osigurava održavanje ćelije u dobrom stanju punjenjem odgovarajućom strujom u svakoj fazi i prekidom procesa punjenja u pravo vrijeme.

Pojedinačne faze TC/CC/CV procesa su:

• TC faza: ćelije ispražnjene ispod 2,9 V ‚bude se‘ nižom strujom.
• CC faza: nakon postizanja 2,95 V, ćelija se puni konstantnom strujom od 1 A, 0,5 A ili 0,25 A (ovisno o korištenom izvoru napajanja).
• CV faza: kada je ćelija gotovo napunjena, punjač prelazi na punjenje smanjenom strujom dok napon na ćeliji ne dosegne 4,2 V. Nakon što se dosegne 4,2 V, proces punjenja je završen – baterija je potpuno napunjena.

Napunjene baterije ostavljene u punjaču podvrgnut će se prirodnom procesu samopražnjenja. Punjenje će se nastaviti kada napon baterije padne ispod 3,9 V.

Punjač Xtar VC4 ima funkciju za reaktiviranje duboko ispražnjenih ćelija i ćelija s naponom od 0 V. Mnogi punjači na tržištu ne mogu puniti takve baterije. Tu dolazi do izražaja punjač Xtar VC4, koji vam u mnogim slučajevima omogućuje ‚spašavanje‘ takvih ćelija. Jednostavno umetnite duboko ispražnjenu bateriju u VC4 punjač, kao i kod normalnog punjenja – punjač će detektirati ispražnjenu ćeliju i pokušati je ponovno aktivirati.

Napomena! Ćelije ispražnjene ispod određene razine nepovratno su oštećene i možda se neće moći ponovno aktivirati. Izbjegavajte duboko pražnjenje Li-ion i Ni-MH baterija – to može značajno smanjiti njihovu trajnost i kapacitet ili dovesti do njihovog potpunog kvara.

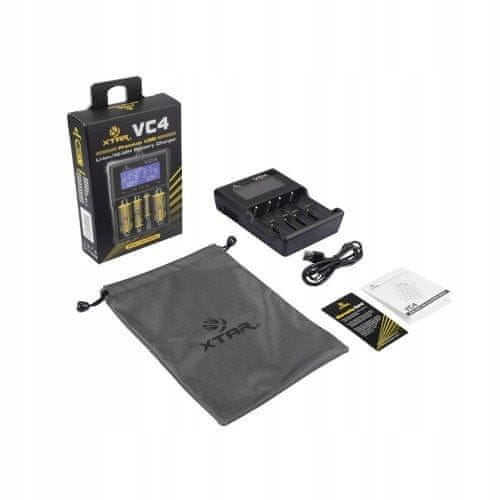

Punjač Xtar VC4 dolazi s USB kabelom i zaštitnom kutijom za transport. Napajanje nije uključeno. Za napajanje punjača dovoljan je bilo koji punjač s USB kabelom, npr. s telefona, USB utičnice ili računala sa slobodnim USB priključkom. Preporučena snaga USB napajanja je 2,1 A (2100 mA). Moguće je koristiti slabiji izvor napajanja, VC4 će prilagoditi struju punjenja mogućnostima izvora napajanja.

Tehnički podaci podaci

• Proizvođač: Xtar
• Model punjača: VC4
• Podržane vrste baterija: 1–4 Li-ion baterije 3,6 – 3,7 V, zaštićene i nezaštićene | 1–4 Ni-MH baterije
• Podržane veličine baterija:
• AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650
• R14, R20, 20700, 21700, 22650, 25500, 26650 – samo u dva vanjska kanala (1 i 4)
• Maksimalna duljina baterije: 71 mm
• Način punjenja: procesorski kontrolirani TC/CC/CV | NiMH – CC kontroliran procesorom
• Struja punjenja u CC fazi:
• 1–2 baterije postavljene u vanjske kanale (1 i 4) – maks. 1000mA ±80mA
• 3–4 baterije ili 1–2 baterije postavljene u srednje kanale (2 i 3) – maks. 500mA ±50mA
• Napon punjenja: 4,2V ±0,05V
• Završna struja: <80mA
• Funkcije LCD zaslona:
• Indikacije struje:
• Radno stanje / stanje punjenja
• Struja punjenja
• Napon baterije
• Naboj koji se koristi za punjenje ćelija
• Dodatne funkcije: reaktivacija Duboko ispražnjene ćelije i ćelije od 0 V, mjerenje kapaciteta ćelija: (točnost ±5%). Zaštite: termička, kratkog spoja, od obrnutog umetanja baterije. Ulazni napon i ulazna struja: 5V 2100mA. Utičnica za napajanje: micro USB. Napajanje uključeno: NE. Preporučeno napajanje: minimalno 5V 2,1A. Dimenzije: 149 × 115 × 35 mm. Težina: 210 g. Sadržaj pakiranja: punjač, micro USB kabel, torbica, korisnički priručnik.
