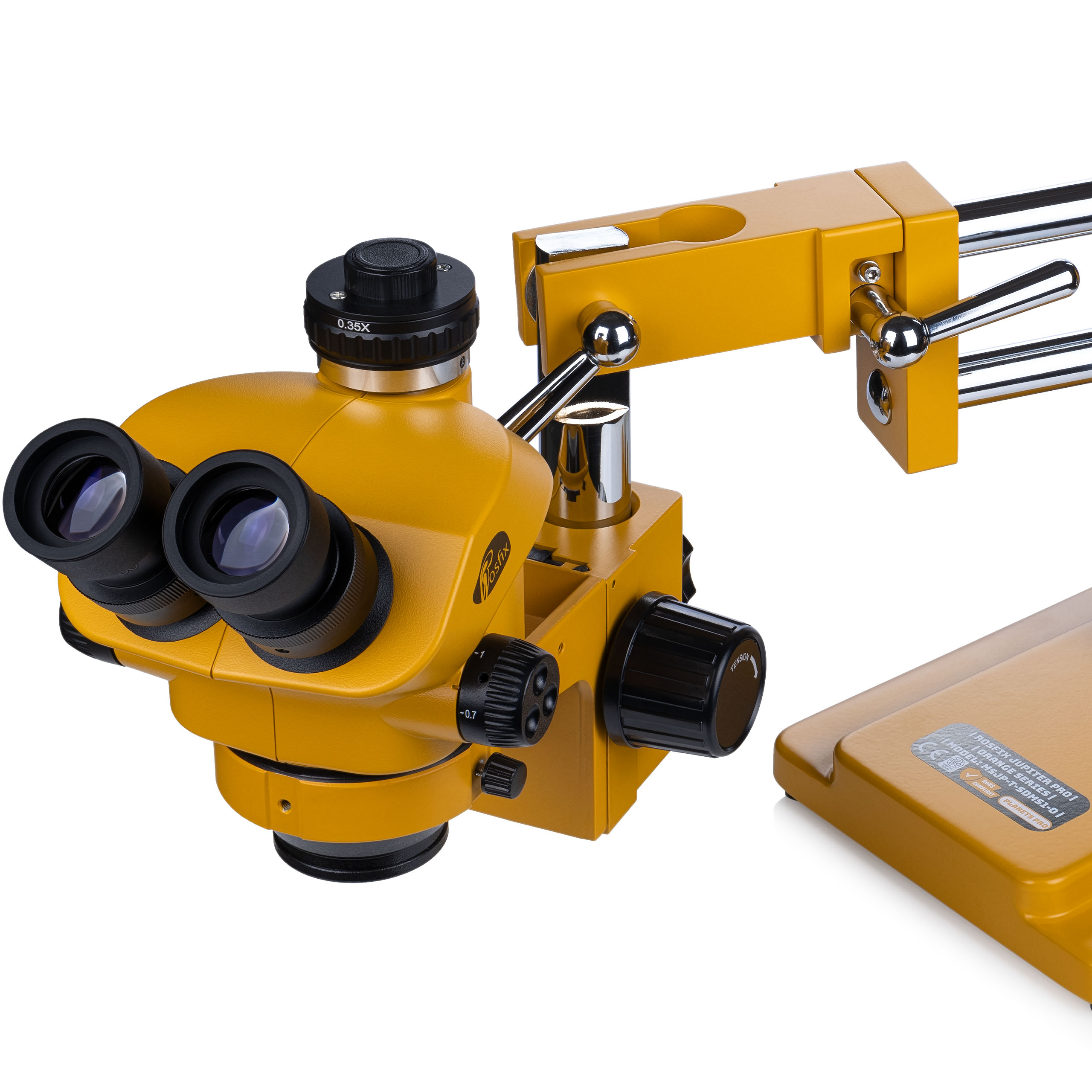

Rosfix Jupiter Pro MSJP-T-SDMS1-O | Trinokularni stereo mikroskop | Narančasta serija | 7×-50× | X/Y dizalica | Glava od 360° | PCB SMT QFP Servis

✅ PROFESIONALNI TRINOKULARNI STEREO MIKROSKOP ZA SERVIS I LABORATORIJ

✅ VISOKA REZOLUCIJA I IZVRSNA STAKLENA OPTIKA

✅ RASPON UVEĆANJA DO 270X (NAKON PROŠIRENJA)

✅ SLOBODAN RAD NA PORTALU – VELIKI RADNI PROSTOR

✅ PROIZVOD MARKE ROSFIX ORANGE SERIJE

Narančasti mikroskop kao što je opisano.

Rosfix Jupiter Pro MSJP-T-SDMS1-O je vrhunski trinokularni stereo mikroskop dizajniran za profesionalce.

Zahvaljujući korištenju visokokvalitetne optike i portala koji pruža veliki radni prostor, mikroskop je idealan za radionice za popravak elektronike, proizvodne pogone, laboratorije, zlatarnice i obrazovne svrhe.

✅ Trinokularna glava 45°

• Udoban, ergonomski radni položaj
• Mogućnost spajanja digitalnog fotoaparata na treći optički put

✅ Vrhunski optički sustav

• Visokokvalitetno optičko staklo s antirefleksnim premazom
• Izvrsna oštrina i prirodna reprodukcija boja

✅ Raspon uvećanja:

• Standardno 7× – 50×
• Nakon proširenja proširivo u rasponu od 3,5× – 270×

✅ Glava koja se okreće za 360°

• Potpuna sloboda podešavanja kuta promatranja

✅ Velika radna udaljenost

• Olakšava rad tijekom montaže, popravaka, lemljenja i kontrole kvalitete
• Slobodan rad s alatima ispod glave

✅ Podešavanje dioptrije u oba okulara

• Individualno podešavanje vida korisnika

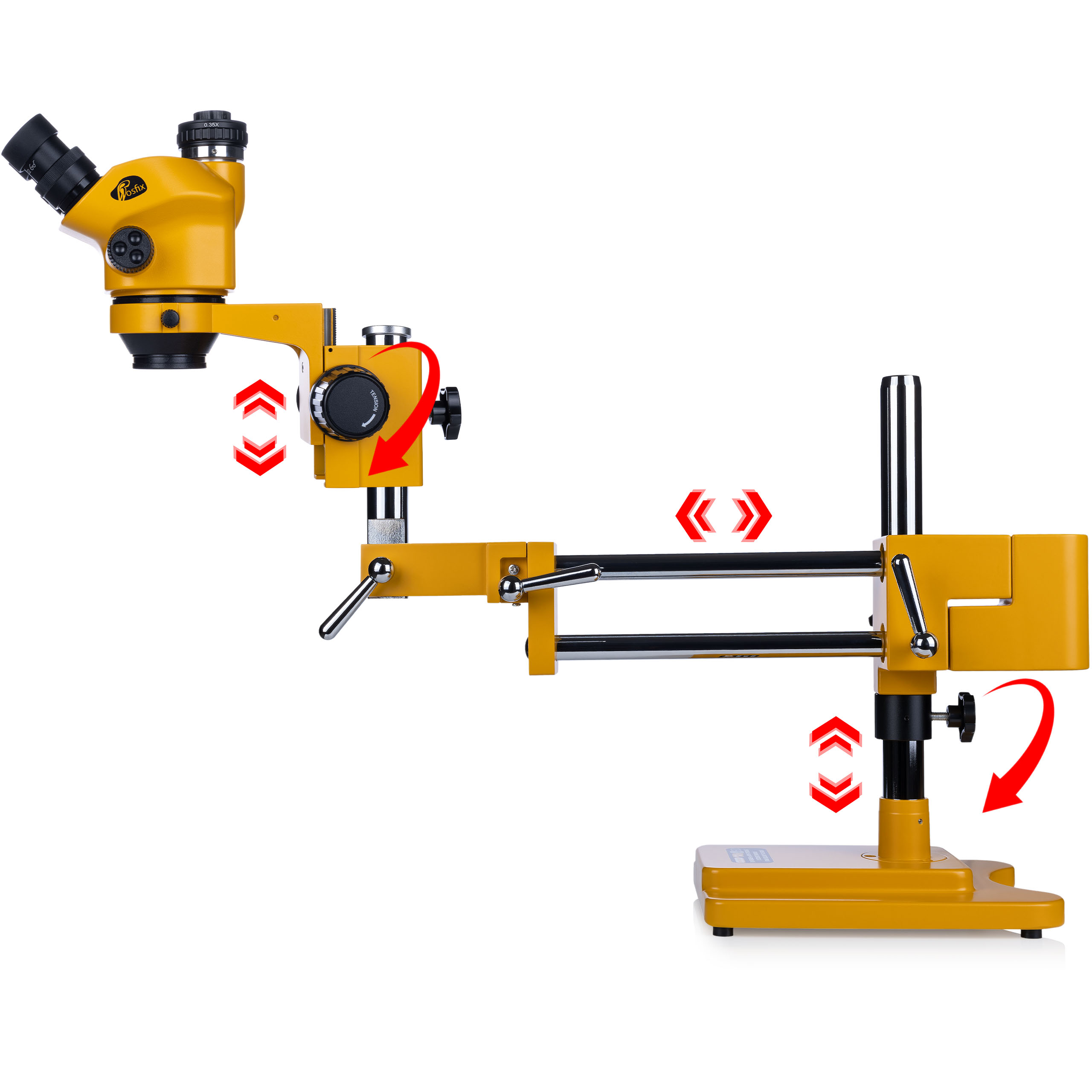

✅ Profesionalni bočni portal (poprečna krak)

• Omogućuje glatko kretanje mikroskopa u X/Y ravnini
• Stabilna i teška baza jamči siguran rad

✅ Greenough optika – visoka kvaliteta slike i prirodne boje

✅ Velika radna udaljenost od 100 mm – sloboda manipulacije pod mikroskopom

✅ Okulari WF10X22mm – široko vidno polje 22 mm

✅ Optički put s 4 elementa bez zaštitnog stakla – jasna kvaliteta slike

✅ 25 mm C-Mount navoj – mogućnost spajanja kamere za snimanje slike

✅ Savršeno za precizan rad: elektronika, nakit, servis

✅ Podesiva udaljenost između , što osigurava udobnu upotrebu za razne korisnike.

✅ Dizajniran imajući na umu profesionalne primjene, zadovoljava zahtjeve modernog mikroskopskog rada.

✅ Mogućnost proširenja povećanja, radnog polja i radnog prostora, prilagođen promjenjivim potrebama i zadacima.

✅ Trinokularna glava omogućuje montažu kamere, olakšavajući dokumentiranje, snimanje videa i prijenos uživo vašeg rada.

✅ Konkurentna kvaliteta u usporedbi s puno skupljim modelima, što je prednost ovog mikroskopa na međunarodnim tržištima.

Greenough optički sustav — jedan je od najpopularnijih optičkih sustava u stereoskopskim mikroskopima (binokularnim i trinokularnim).

✅ Kako radi?

Greenough sustav ima dva potpuno neovisna optička puta (jedan za svako oko). Svaki ima svoju leću i prizme, zahvaljujući kojima postižemo:

• stvarnu prostornu sliku (3D),
• veliku dubinu polja,
• prirodnu perspektivu.

✅ Zašto se koristi?

• osigurava visoki kontrast i oštrinu slike,
• daje stabilnu, prirodnu sliku bez izobličenja,
• vrlo dobro funkcionira u montaži elektronike, nakita, kontroli kvalitete i laboratorijskom radu,
• omogućuje ugodan i dugotrajan rad bez umora očiju.

✳️ Specifikacija:

✔️ Optički sustav: Greenough optički sustav

✔️ Kut gledanja: 12°

✔️ Način zumiranja: Kontinuirano zumiranje

✔️ Raspon povećanja: 0,7× ~ 5×

✔️ Optički zum: 1:7,1

✔️ Okulari: WF10X22mm

✔️ Maksimalno vidno polje: 22 mm

✔️ Optički put objektiva: 4 elementa (bez zaštitnog stakla)

✔️ Vidno polje objektiva: 35 mm

✔️ Radna udaljenost: 100 mm

✔️ Promjer otvora za montažu: 76 mm

✔️ Međuzječnična udaljenost: 55–75 mm

✔️ Promjer cijevi okulara: 30 mm

✔️ Optički izlazni put: 4/6 spektralni oblik

✅ Optički sustav: Greenough

Sustav od dva neovisna optička puta koji osiguravaju visoku oštrinu, kontrast i stvarnu 3D prostornu sliku. Idealan za precizan rad gdje su važni dubina polja i reprodukcija detalja.

✅ Volumetrijska perspektiva: 12°

Označava kut konvergencije optičkih putanja, koji je odgovoran za prostorni efekt gledane slike.

✅ Način zumiranja: glatko zumiranje (kontinuirano zumiranje)

Omogućuje slobodno, kontinuirano podešavanje povećanja u cijelom rasponu bez potrebe za promjenom objektiva.

✅ Raspon povećanja: 0,7× ~ 5× (optički zum)

Imamo mogućnost podešavanja povećanja od 0,7× do 5×.

✅ Optički zum: 1:7,1

Omjer najvećeg i najmanjeg povećanja (5 ÷ 0,7 = 7,1). Drugim riječima: zum ima mogućnost povećanja slike 7,1 puta u usporedbi s minimalnim povećanjem.

✅ Okulari: WF10X22 mm

WF (Wide Field) – okulari s povećanjem od 10× i širokim vidnim poljem od 22 mm. U kombinaciji s rasponom zumiranja, to daje ukupno povećanje od:

Maksimalno standardno povećanje = povećanje objektiva (maks. 5×) × okulari (10×) = 50×

✅ Vidno polje: Ø22 mm

Širina slike koja se vidi kroz okulare — 22 mm pri najmanjem povećanju.

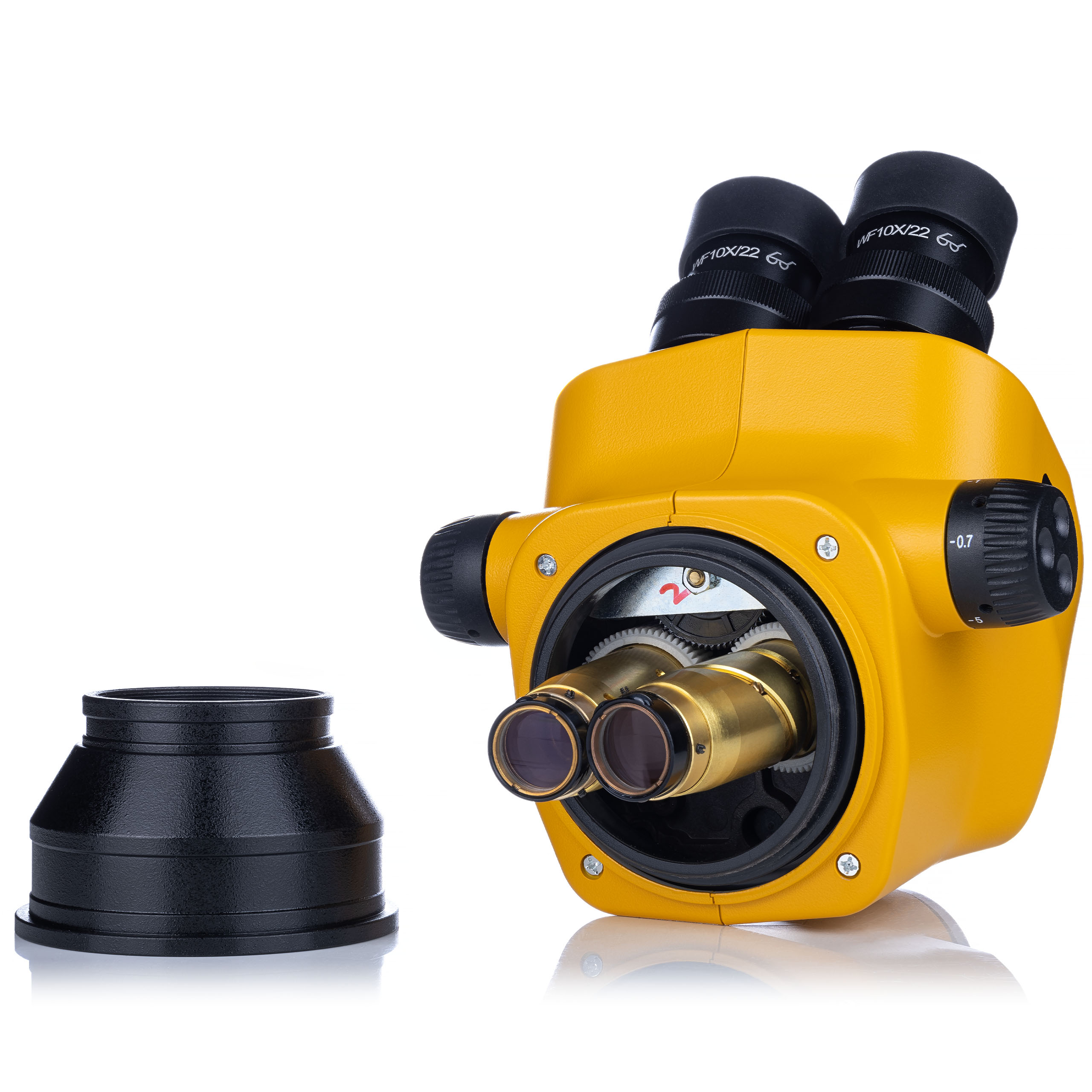

✅ Konstrukcija optičkog sustava leće: 4 elementa (bez zaštitnog stakla)

Precizni optički sustav, koji se sastoji od 4 leće, osigurava izvrsnu kvalitetu slike i minimalna izobličenja.

✅ Maksimalno vidno polje leće: Ø35 mm

Pri najmanjem povećanju možemo promatrati polje promjera do 35 mm.

✅ Radna udaljenost: 100 mm

Prostor između leće i ispitivanog objekta. Osigurava slobodu rada i manipuliranja alatima tijekom promatranja.

✅ Promjer otvora za montažu ručke: Ø76 mm

Standardna veličina za montažu glave na stativ.

✅ Raspon zjenične udaljenosti: 55–75 mm

Raspon podešavanja širine zjenične udaljenosti za prilagodbu individualnoj anatomiji korisnika.

✅ Promjer cijevi okulara: Ø30 mm

Standardni promjer montaže okulara.

✅ Optički izlazni put: 4/6 spektralni oblik

Označava sustav dijeljenja svjetlosti za spajanje dodatne kamere (trinokular). 4/6 znači da se 40% svjetlosti usmjerava prema kameri, a 60% prema okularima – to osigurava dobru kvalitetu i za oko i za sliku koju snima kamera.

✅ Dodatni pribor:

• Funkcija zamrzavanja zumiranja
• Razni LED svjetlosni prstenovi
• Dodatne leće (0,5×, 0,7×, 1,0×, 1,5×, 2,0×) – omogućuju vam značajno povećanje raspona zumiranja
• Dodatni okulari (15×, 20×, 25×, 30×)
• Posebni okulari za kameru (, 0,45×, 1,0×)
• Pokretne platforme (stolovi)
• Razne vrste stalaka i držača

Maksimalno povećanje:

Ovisno o konfiguraciji (standardno, bez dodatnog pribora):

Standardno: 0,7× – 5× (zum) × 10× (okulari WF10X) = 7× – 50×

Korištenjem dodatnih leća i okulara moguće je:

Minimalno povećanje: do oko 3,5×

Maksimalno povećanje: do 270×

(npr. 2× objektiv × 30× okulari × zum)

✅ Mogućnost proširenja radnog prostora – veća udobnost rada s alatima

Standardna radna udaljenost 100 mm dovoljna je za mnoge zadatke, ali pri radu s lemilicom, preciznim alatima ili većim elektroničkim komponentama vrijedi povećati udaljenost između objektiva i objekta .

️ Kako to učiniti?

➡️ Koristite dodatni objektiv od 0,5× ili 0,7× – montiran ispred glavnog objektiva:

• objektiv 0,5× povećava radnu udaljenost do ~160–200 mm ,
• objektiv 0,7× omogućuje vam dobivanje ~130–150 mm .

Zahvaljujući tome dobivate:

• više prostora za rad s lemilicom, pincetom ili alatima,
• manji rizik od slučajnog oštećenja komponenti pod mikroskopom,
• veću vizualnu udobnost tijekom duljeg rada.

✅ Proširenje radnog prostora ne zahtijeva zamjenu glave – samo zavrnite leću ispred objektiva i gotovi ste. Ovo je vrlo popularno rješenje u elektroničkim servisima, GSM servisima, preciznim radionicama i za ručni rad pod mikroskopom.

� Ukratko:

➡️ Želite li udobno lemiti pod mikroskopom?

Koristite pomoćnu leću 0,5× i dobit ćete više prostora, bolju ergonomiju i veću udobnost rada.

Ovo je manja modifikacija koja značajno poboljšava funkcionalnost mikroskopa u profesionalnim primjenama.

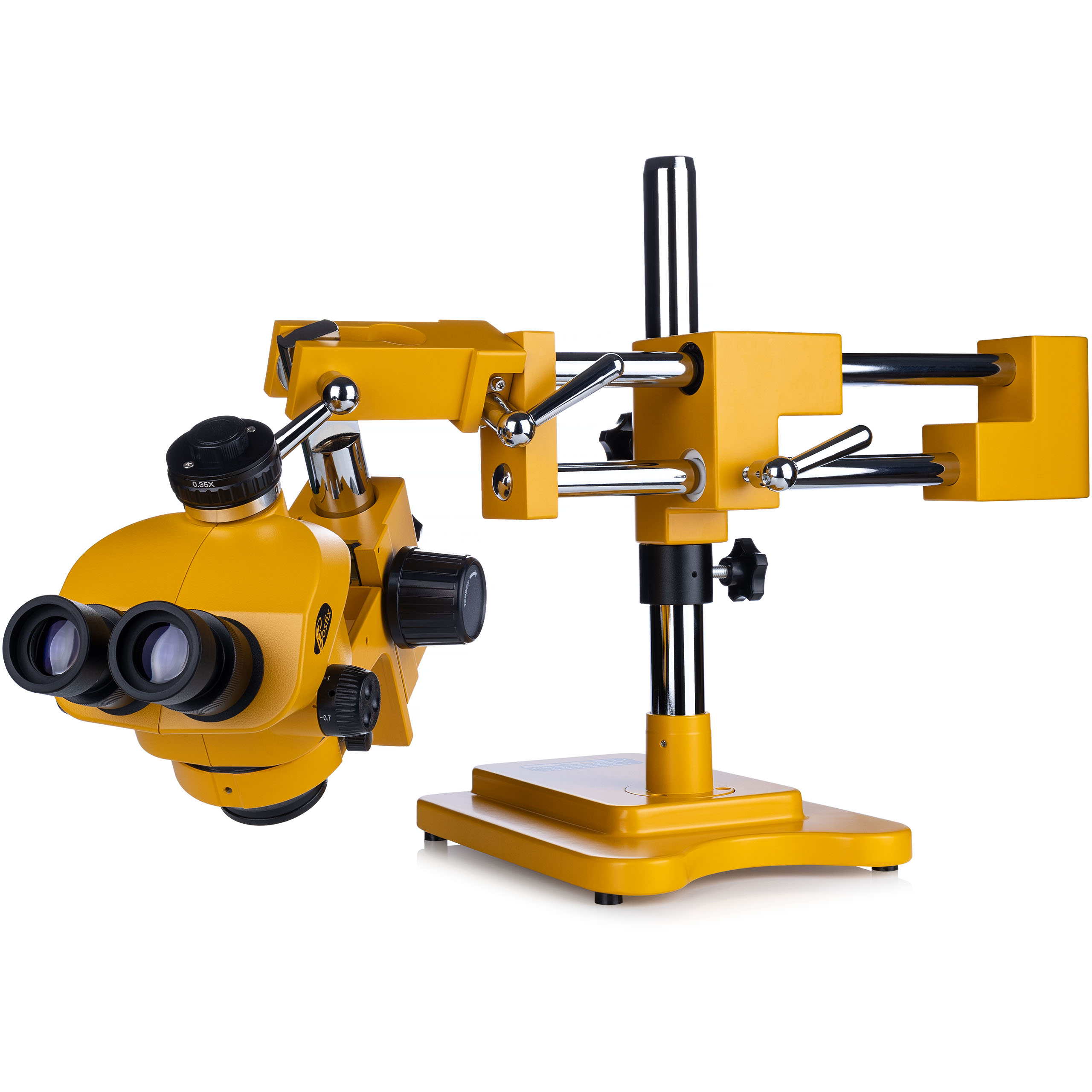

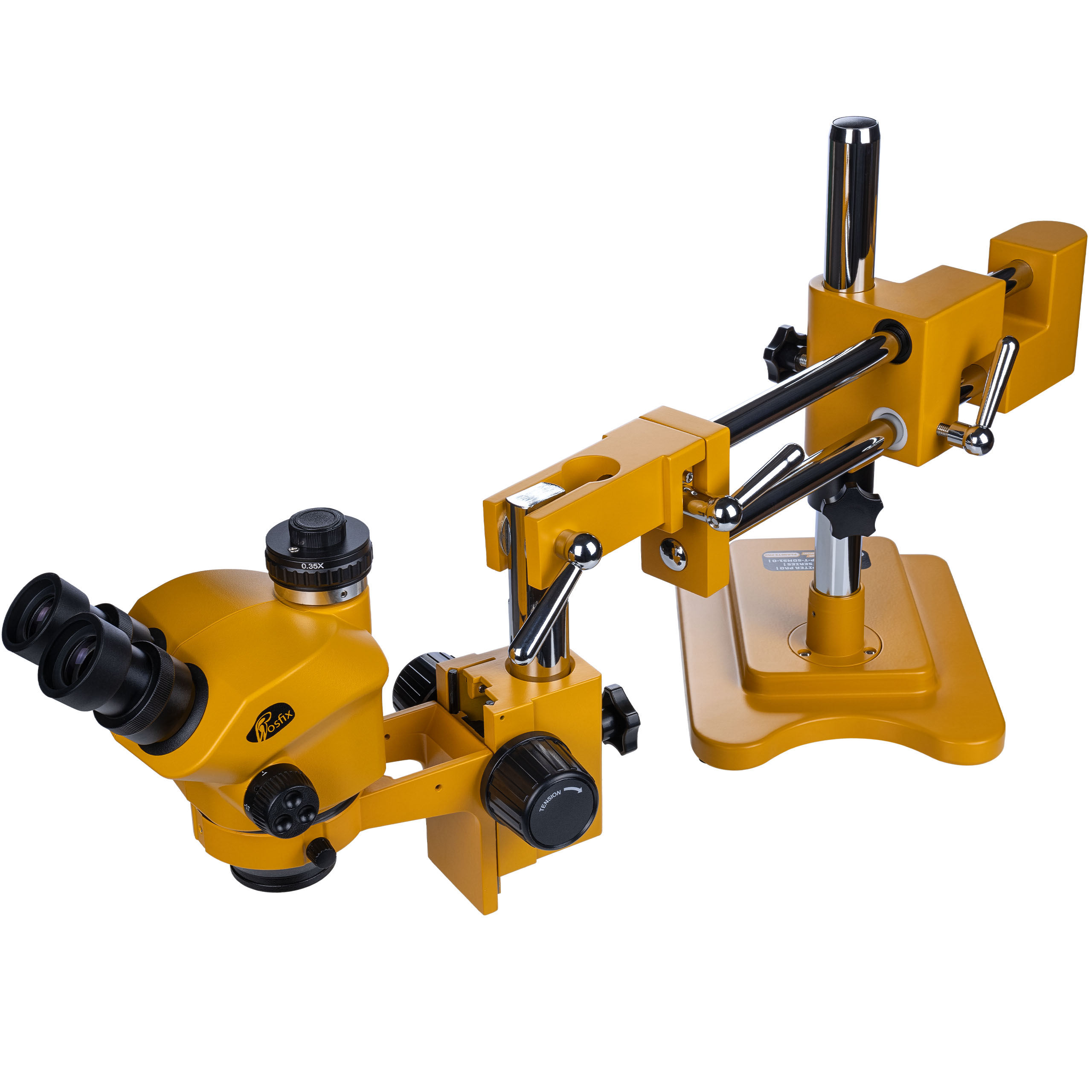

✅ Profesionalni portal s dvostrukom rukom

Model koristi masivan, stabilan križni portal (bočnu ruku), koji pruža ogromnu slobodu rada u X/Y osi. To omogućuje:

✔️ udobno kretanje cijele glave mikroskopa preko velikih PCB-a, servisnih ploča ili komponenti velikih dimenzija,

✔️ precizno pozicioniranje bez potrebe za premještanjem ispitivanog objekta,

✔️ stabilan i siguran rad čak i tijekom najpreciznijih lemljenja i servisnih operacija.

Portal je ključno rješenje za elektroničke usluge, SMT laboratorije i preciznu proizvodnju, gdje inspekcija pokriva velika područja i zahtijeva glatko manevriranje mikroskopa tijekom rada.

✳️ Primjeri primjena:

✔️ Lemljenje elektronike:

Izvrstan alat za preciznu inspekciju pri lemljenju elektroničkih komponenti. ✔️ Industrijska inspekcija:

Omogućuje detaljnu analizu industrijskih komponenti radi kontrole kvalitete i otkrivanja nedostataka. ✔️ Inspekcija računalnih dijelova:

Koristi se za ispitivanje mikrokomponenti u računalima i elektroničkim uređajima. ✔️ Inspekcija telekomunikacijskih modula:

Omogućuje točnu procjenu i dijagnozu telekomunikacijskih komponenti. ✔️ Alat za učenje:

Idealno za znanstvena istraživanja u školama i sveučilištima, omogućujući učenicima istraživanje mikroskopskog svijeta. ✔️ Laboratorijska istraživanja:

Koristi se u laboratorijima za analizu uzoraka i mikroorganizama. ✔️ Medicinska analiza:

Koristi se za ispitivanje tkiva i stanica u medicini, pomažući u dijagnozi i terapiji. ✔️ Alat za školska istraživanja:

Koristan u školskom obrazovanju, omogućuje učenje promatranjem mikrosvijeta. ✔️ Proučavanje insekata i biljaka:

Omogućuje detaljan pregled strukture i karakteristika insekata i biljaka. ✔️ Pregled kože:

Koristi se u dermatologiji za analizu kože i patoloških promjena. ✔️ Pregled tekstila:

Omogućuje procjenu kvalitete tkanina i otkrivanje nedostataka. ✔️ Pregled nakita:

Koristi se za pregled detalja i kvalitete nakita. ✔️ Pregled kolekcija / kovanica:

Izvrstan alat za kolekcionare za ispitivanje detalja i autentičnosti kovanica i kolekcionarskih predmeta. ✔️ Pregled ispisa:

Koristi se u tiskarskoj industriji za procjenu kvalitete tiskanih materijala. ✅

Razlika u rasponu povećanja pri radu s kamerom: Kod modela

Rosfix Jupiter Pro , imajte na umu da se raspon povećanja pri promatranju kroz kameru razlikuje od onog dostupnog pri promatranju kroz okulare: Za okulare: standardni raspon povećanja je

• 7× – 50× (s okularima od 10×). Za kameru: raspon optičkog povećanja na zaslonu u standardnoj konfiguraciji je
• 80× – 120× (preračunato u povećanje zaslona). Ova razlika proizlazi iz drugačijeg dizajna optičkog puta — kamera snima sliku bez dodatnog povećanja okulara.

✅

Mogućnost precizne korekcije uvećanja kamere: Kako bi se korisniku pružila još veća fleksibilnost i prilagodila slika na zaslonu vlastitim potrebama, u setu s

Rosfix Jupiter Pro mikroskopom dobivate: ✔️

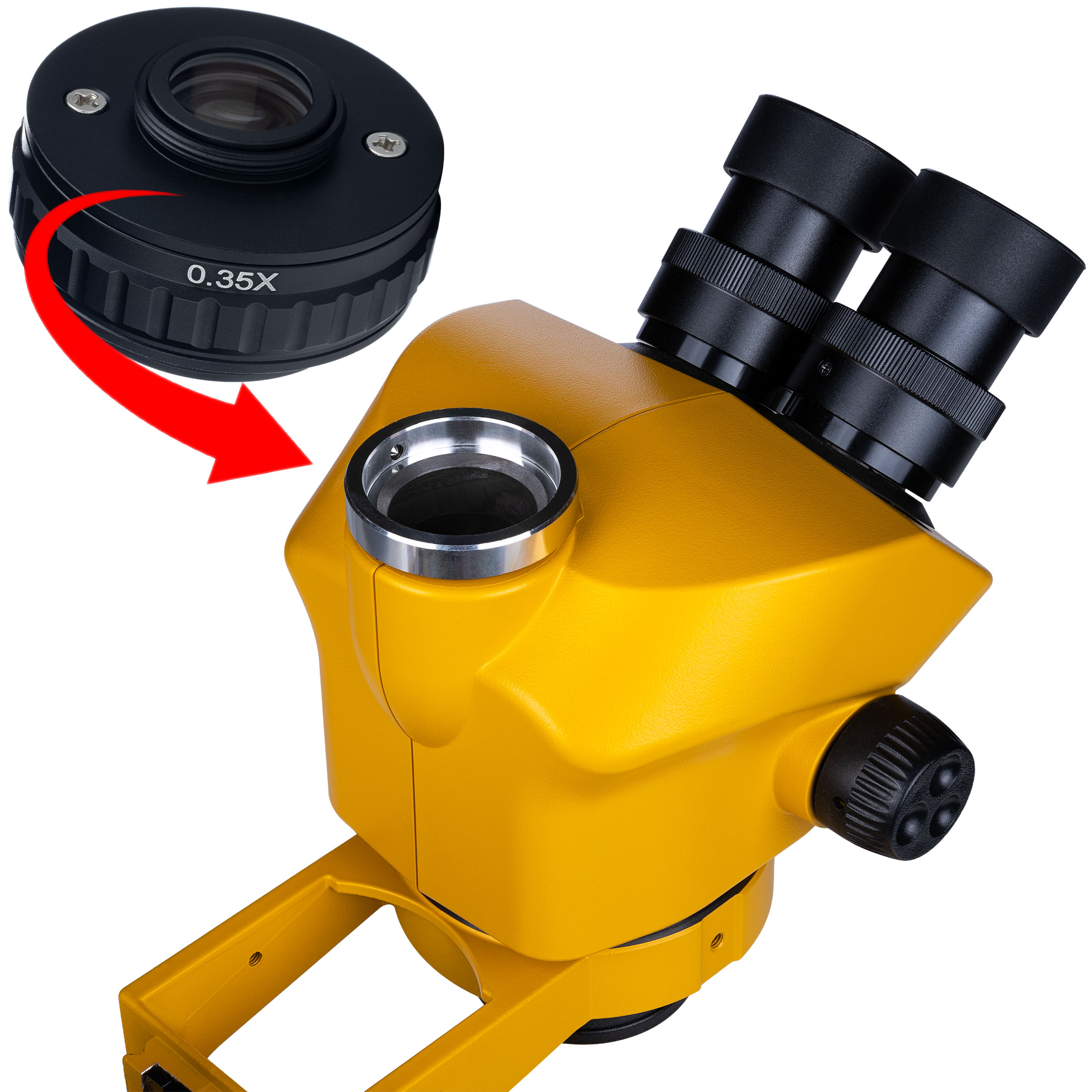

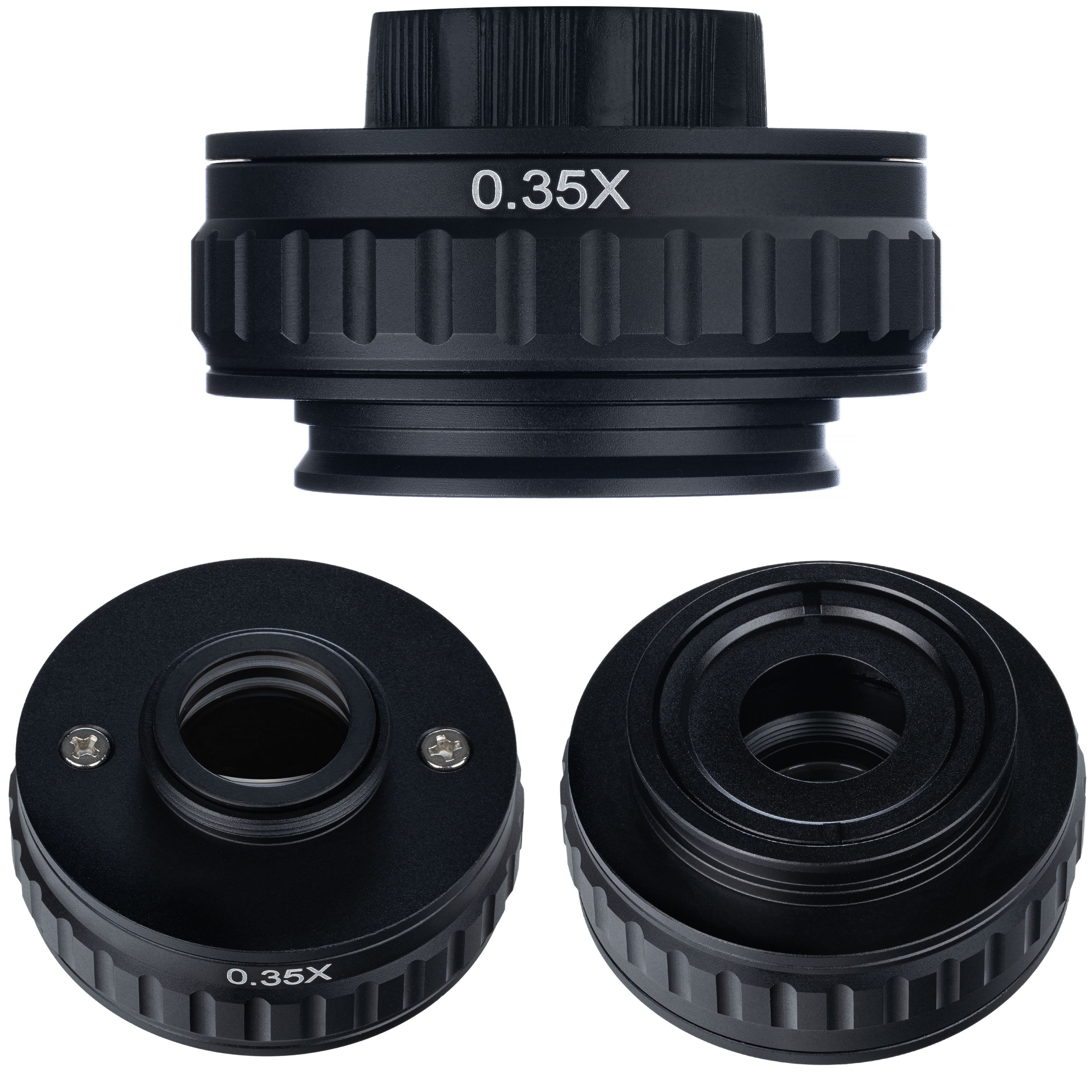

reduktor uvećanja 0,35× (C-Mount 25 mm) Korištenjem ove redukcijske leće:

polje pogled na ekranu se značajno povećava,

• digitalno povećanje kamere se smanjuje,
• slika postaje prirodnija i čitljivija – slično onome što vidite kroz naočale.
• Reduktor od 0,35× omogućuje vam udoban rad s kamerom čak i na velikim PCB-ima, gdje trebate kontrolirati veće područje bez gubitka kvalitete slike.

✅

Razlika u rasponu povećanja pri radu s kamerom: Kod modela

Rosfix Jupiter Pro , imajte na umu da se raspon povećanja pri promatranju kroz kameru razlikuje od onog dostupnog pri promatranju kroz okulare: Za okulare: standardni raspon povećanja je

• 7× – 50× (s okularima od 10×). Za kameru: raspon optičkog povećanja na zaslonu u standardnoj konfiguraciji je
• 80× – 120× (preračunato u povećanje zaslona). Ova razlika proizlazi iz drugačijeg dizajna optičkog puta — kamera snima sliku bez dodatnog povećanja okulara.

✅

Mogućnost precizne korekcije uvećanja kamere: Kako bi se korisniku pružila još veća fleksibilnost i prilagodila slika na zaslonu vlastitim potrebama, u setu s

Rosfix Jupiter Pro mikroskopom dobivate: ✔️

reduktor uvećanja 0,35× (C-Mount 25 mm) Korištenjem ove redukcijske leće:

polje pogled na ekranu se značajno povećava,

• digitalno povećanje kamere se smanjuje,
• slika postaje prirodnija i čitljivija – slično onome što vidite kroz naočale.
• Reduktor od 0,35× omogućuje vam udoban rad s kamerom čak i na velikim PCB-ima, gdje trebate kontrolirati veće područje bez gubitka kvalitete slike.

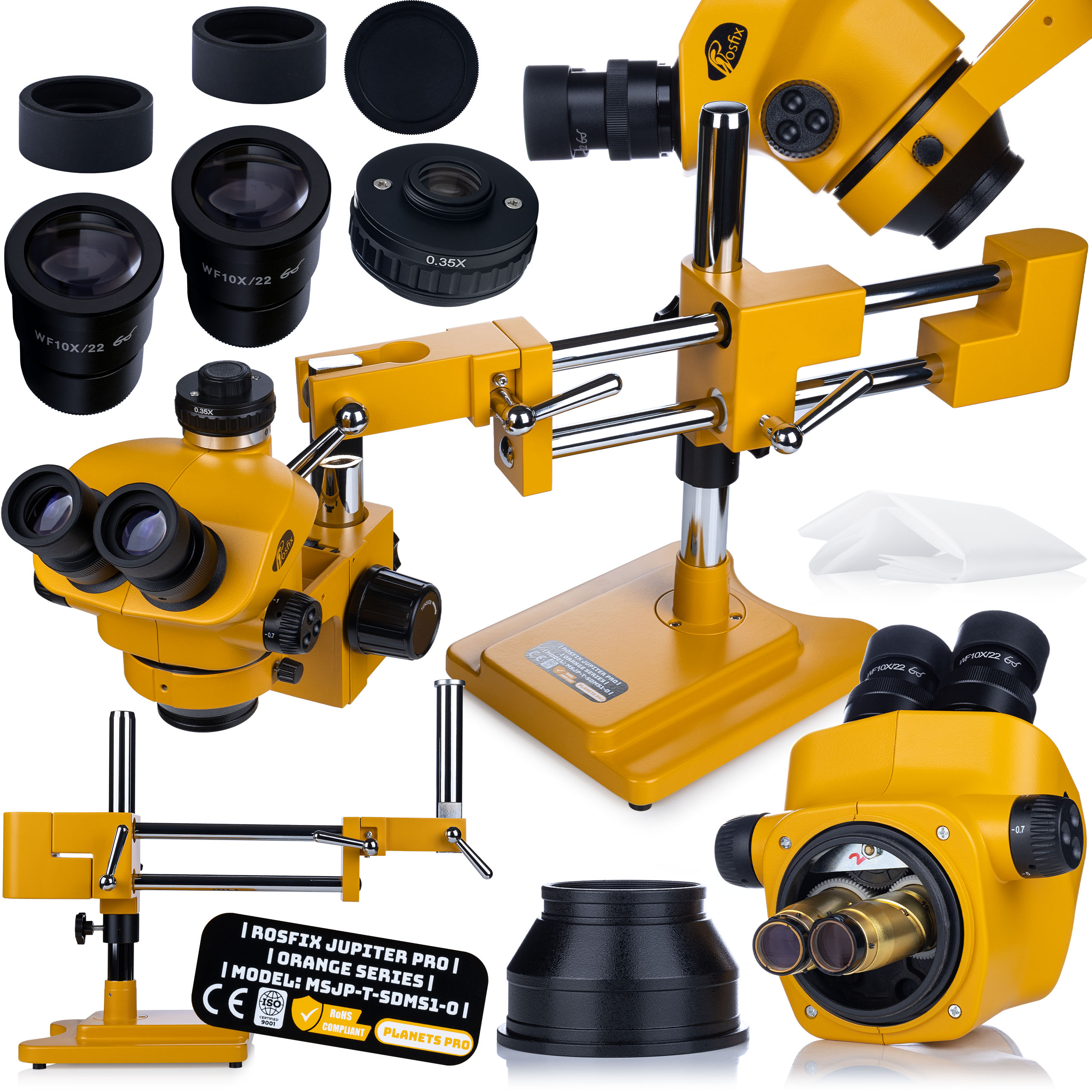

✳️ Kompletni mikroskopski komplet Rosfix Jupiter Pro MSJP-T-SDMS1 uključuje:

✔️

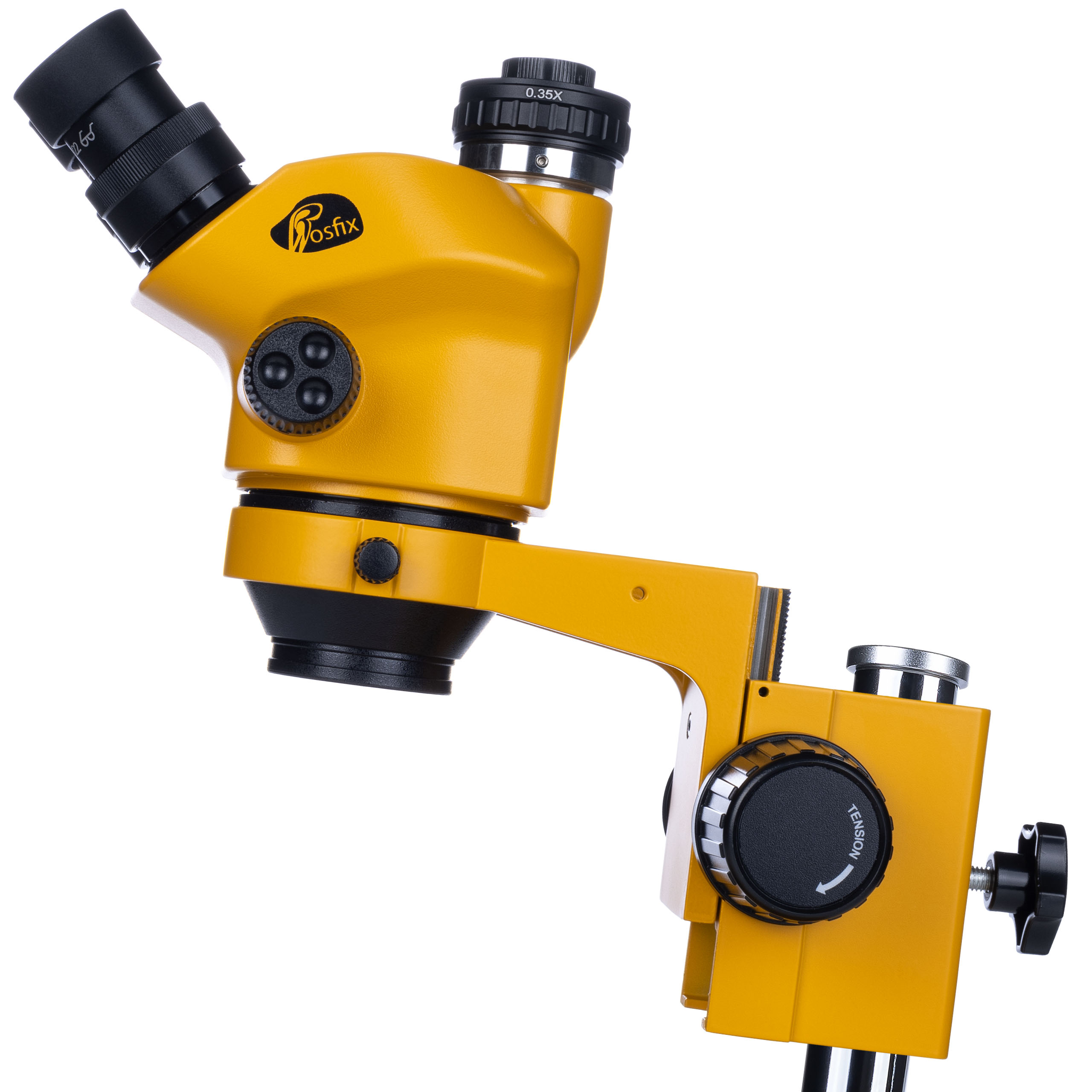

Simultano-fokalna trinokularna glava (45°) Omogućuje istovremeno promatranje kroz okulare i snimanje slike pomoću spojene kamere (C-Mount 25 mm). To omogućuje jednostavno dokumentiranje, analizu i prijenos slike u stvarnom vremenu – idealno za servisne radove, obuku i laboratorije.

✔️

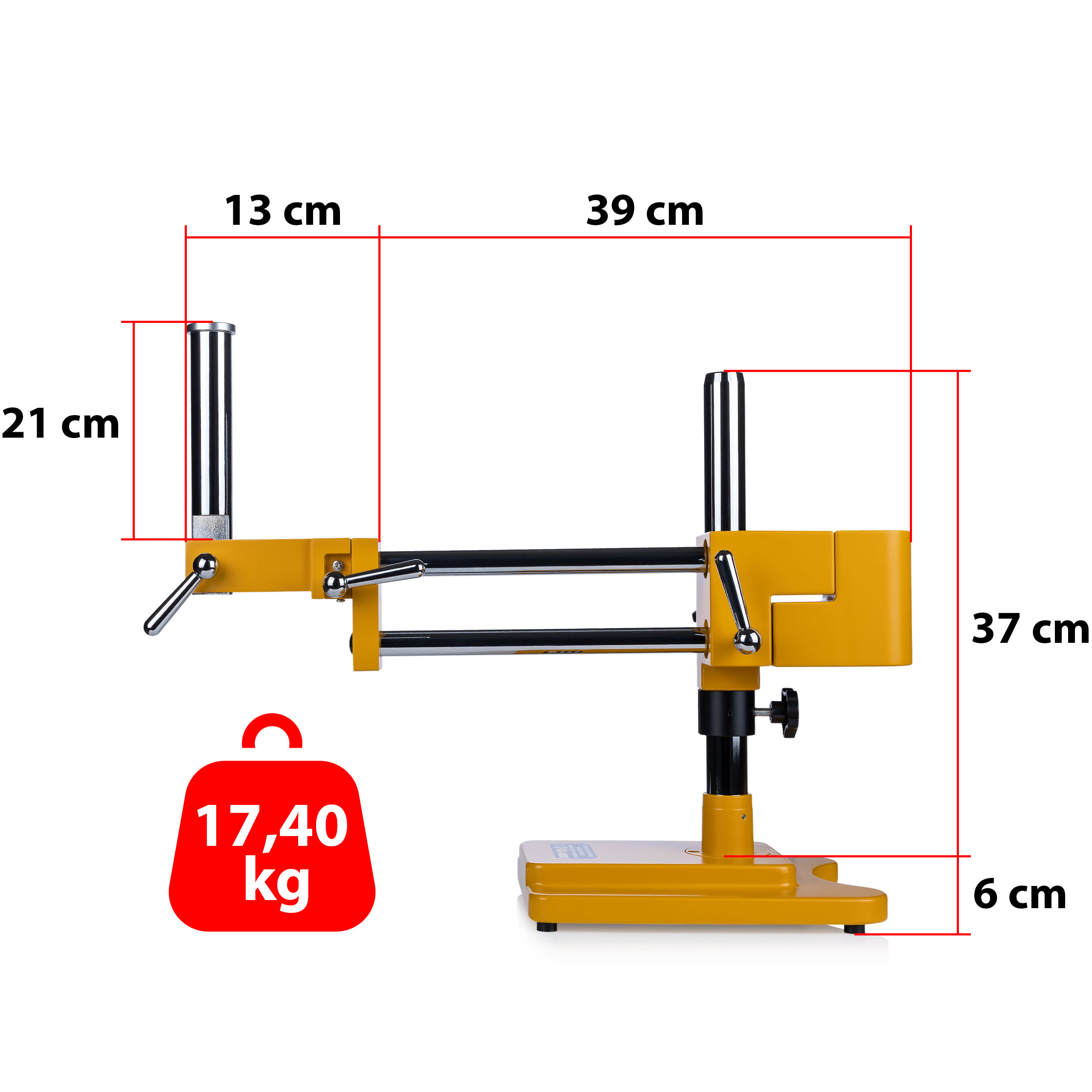

Stabilni bočni portal (poprečna ruka) Profesionalni dizajn portala omogućuje glatko i precizno kretanje glave preko velikih PCB-a, elektroničkih ploča ili većih ispitnih objekata. To omogućuje udoban i siguran rad čak i na velikim površinama bez potrebe za premještanjem ispitivanih elemenata.

✔️

Nosač portala Čvrsti i kruti vodilica osigurava stabilno vertikalno vođenje glave, jamčeći precizno podešavanje visine i trajnost cijele konstrukcije.

✔️

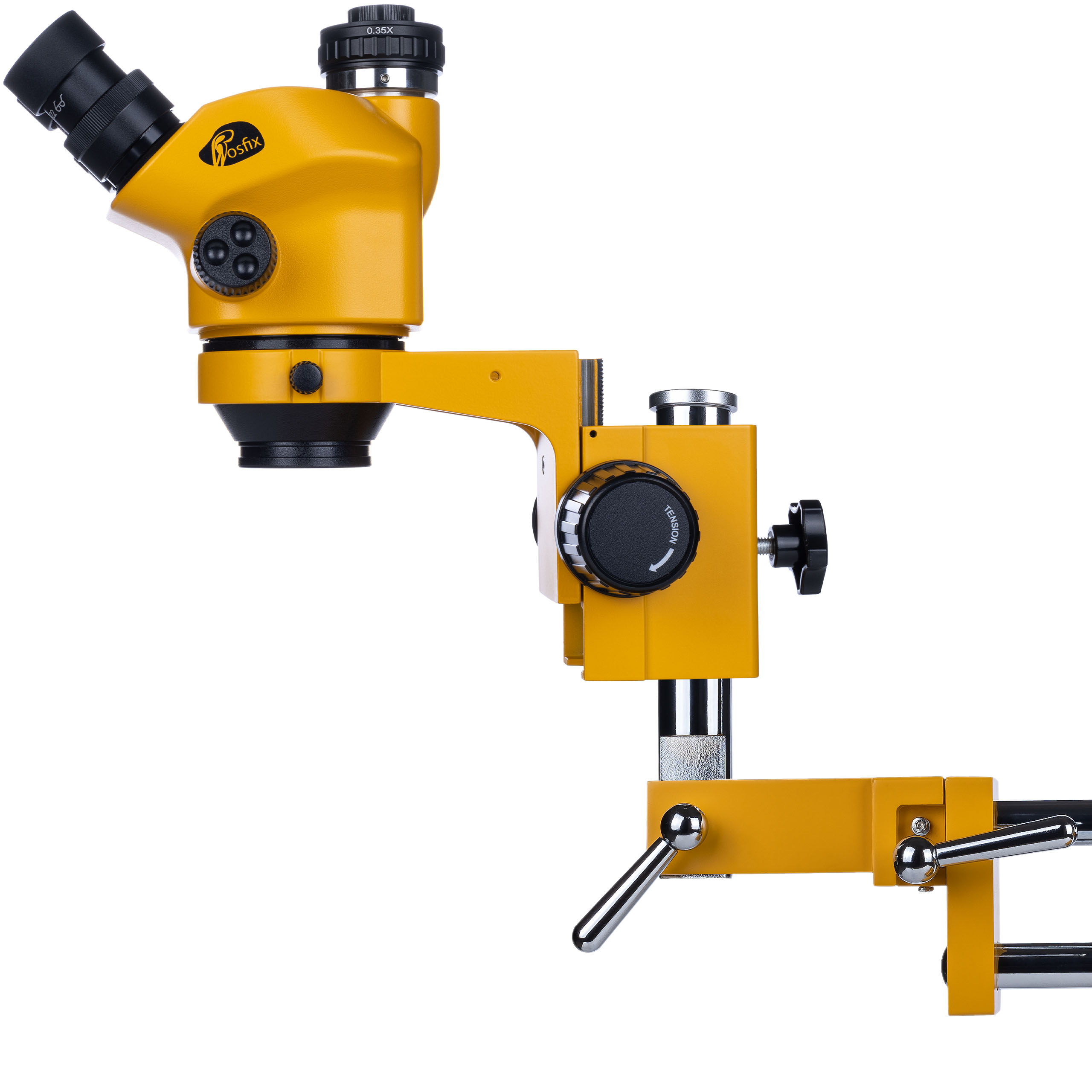

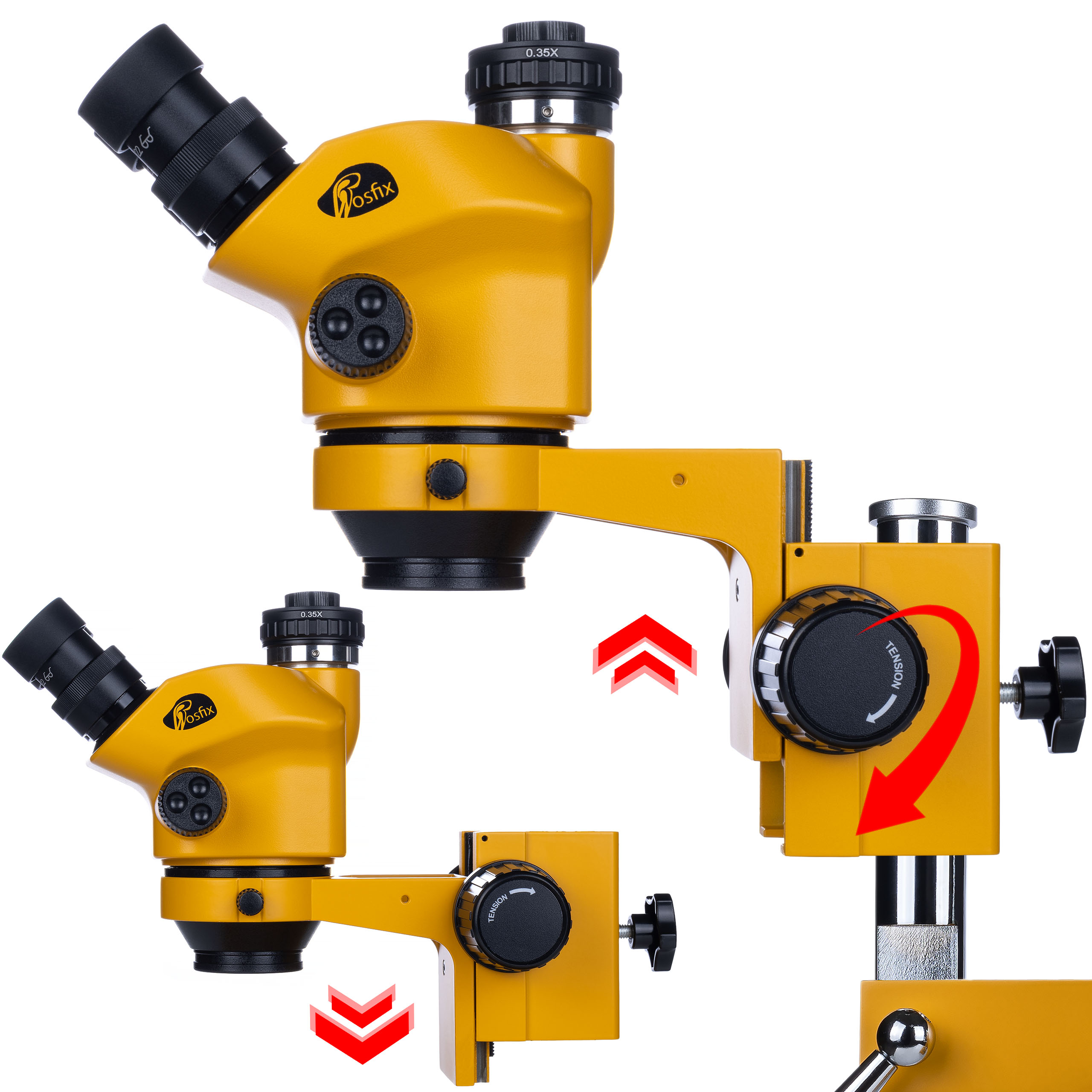

Mehanizam za podešavanje fokusa (podešavanje visine) Precizan sustav podešavanja omogućuje precizno podešavanje radne udaljenosti i fokusa, osiguravajući savršenu sliku čak i nakon dugih sati rada.

✔️

Držač vodilice Omogućuje stabilno fiksiranje glave na postavljenoj visini i jednostavno i glatko podešavanje položaja mikroskopa.

✔️

Zaštitni poklopac Štiti mikroskop tijekom skladištenja i transporta, štiteći optiku i mehaniku od prašine, prljavštine i mehaničkih oštećenja.

✔️

Gumeni poklopci okulara Povećavaju udobnost rada, uklanjaju bočno svjetlo i pomažu u stabilnom pozicioniranju oka tijekom preciznog promatranja.

✔️

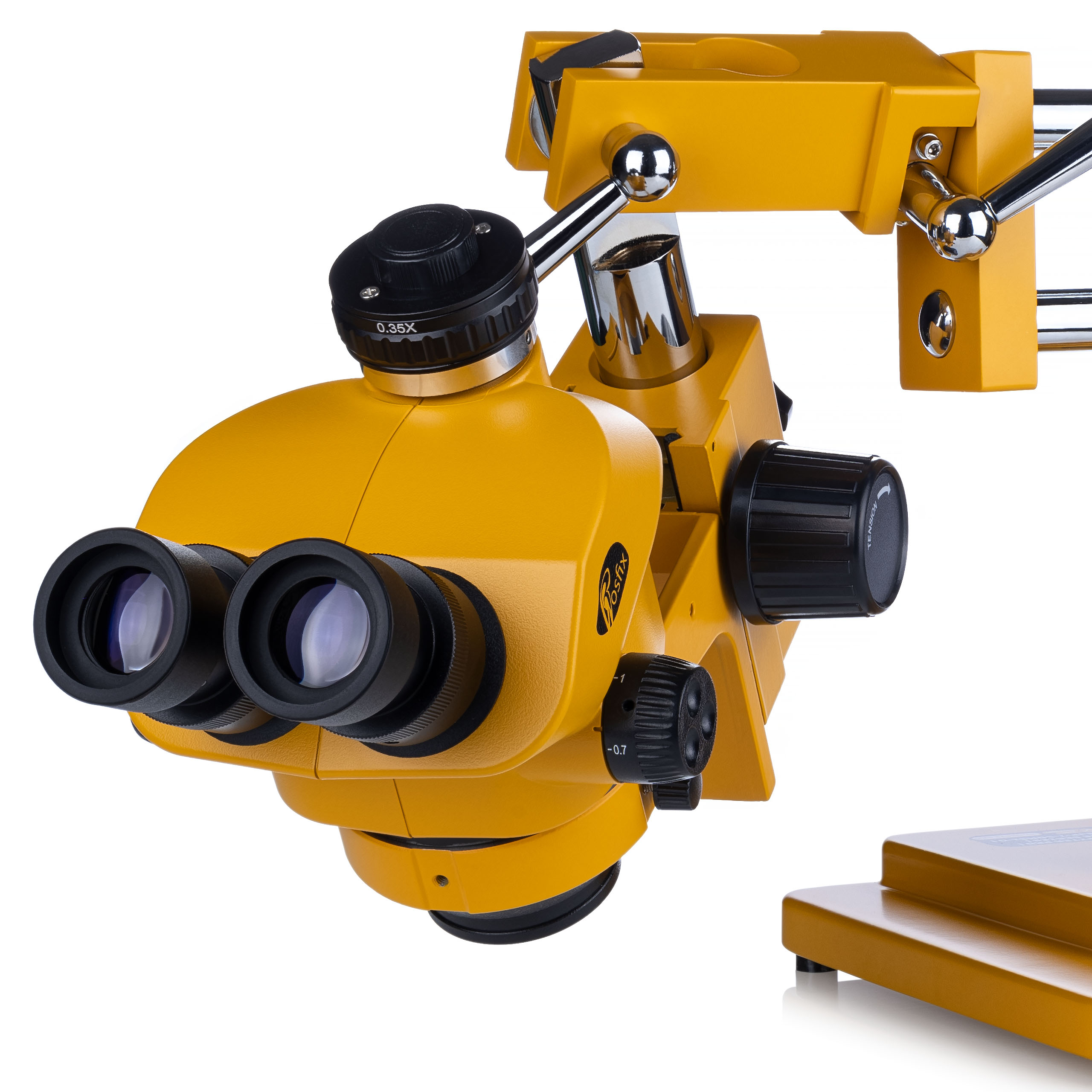

Širokokutni okulari WF10X/22 mm (2 komada) Široko vidno polje (22 mm) i 10× povećanje omogućuju udobno i detaljno promatranje čak i najsitnijih detalja tijekom servisnih i laboratorijskih radova.

✔️

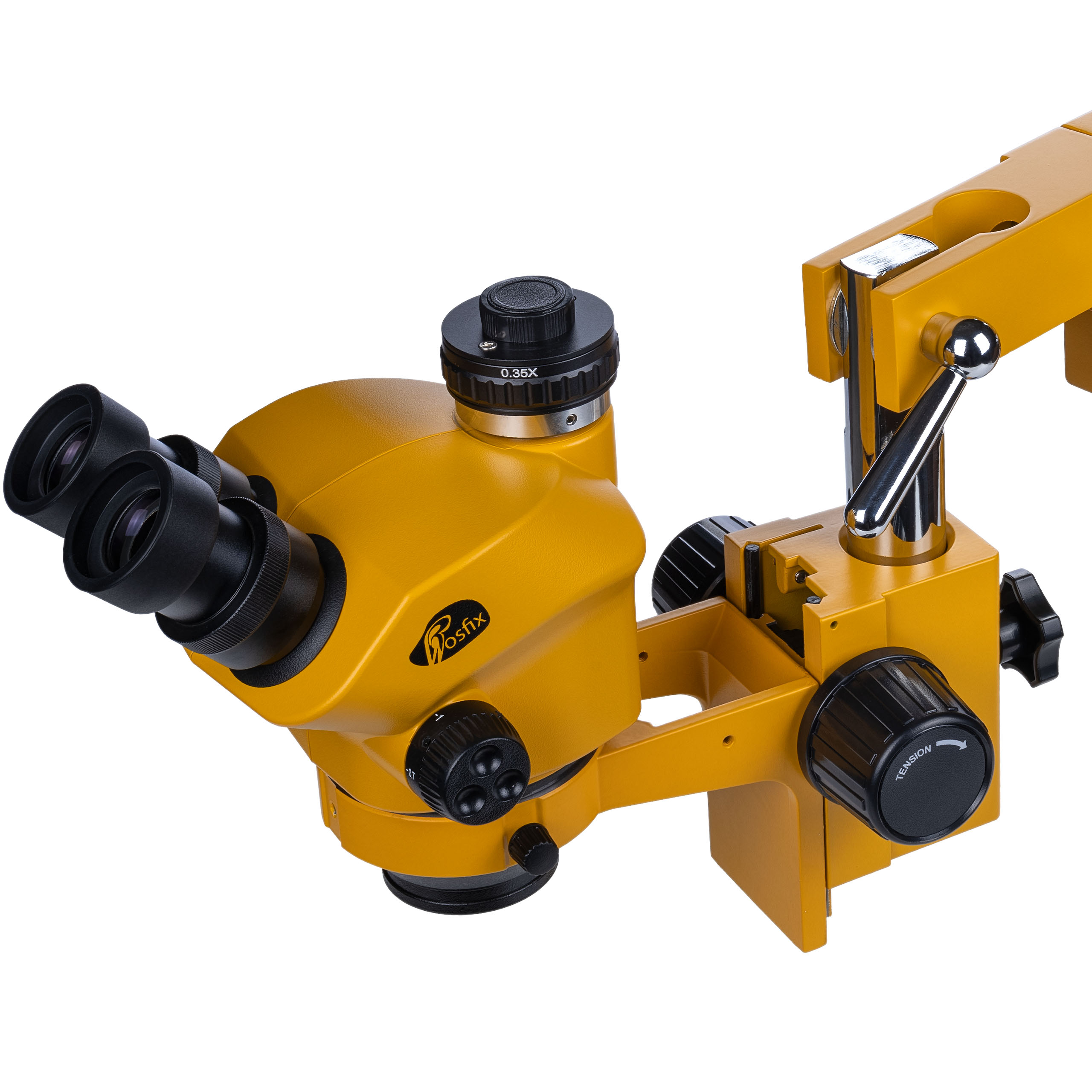

Leća za smanjenje od 0,35× za kameru (uključena) Pruža optimalno vidno polje pri radu s kamerom, omogućujući udoban pregled većih područja na zaslonu i precizno podešavanje slike u stvarnom vremenu.

✅

Zahvaljujući bogatoj i profesionalnoj opremi, mikroskop Rosfix Jupiter Pro MSJP-T-SDMS1 spreman je za trenutnu upotrebu kako u elektroničkim servisima, laboratorijima, tako i u industrijskim, obrazovnim i preciznim područjima montaže i kontrole kvalitete.
