Rosfix Mikroskop Stereoskopski Trinokularni Jupiter PRO Msjp-T-Sdms1 – 7X-50X Zoom | Suvremena Optyka Greenough

Rosfix Jupiter Pro MSJP-T-SDMS1-O | Trinokularni stereoskopski mikroskop | Orange serija | 7×-50× | X/Y stolica | Glava 360° | SMT QFP PCB servis

✅ PROFESIONALNI TRINOKULARNI STEREOSKOPSKI MIKROSKOP ZA SERVISNE I LABORATORIJSKE NAMJENE

✅ VISOKA RAZLUČIVOST I IZVRSNA STAKLENA OPTIKA

✅ RASPON ZUMIRANJA DO 270X (NAKON PROŠIRENJA)

✅ BESPLATAN RAD NA KRANU — VELIKI RADNI PROSTOR

✅ PROIZVOD IZ ROSFIX ORANGE SERIJE

Narančasti mikroskop kao što je opisano.

Rosfix Jupiter Pro MSJP-T-SDMS1-O je stereoskopski mikroskop vrhunske klase s trinokularom, namijenjen profesionalcima.

Zahvaljujući upotrebi visokokvalitetne optike i krana koji osigurava velik radni prostor, mikroskop je idealan za servise elektronike, proizvodne pogone, laboratorije, nakit i obrazovne primjene.

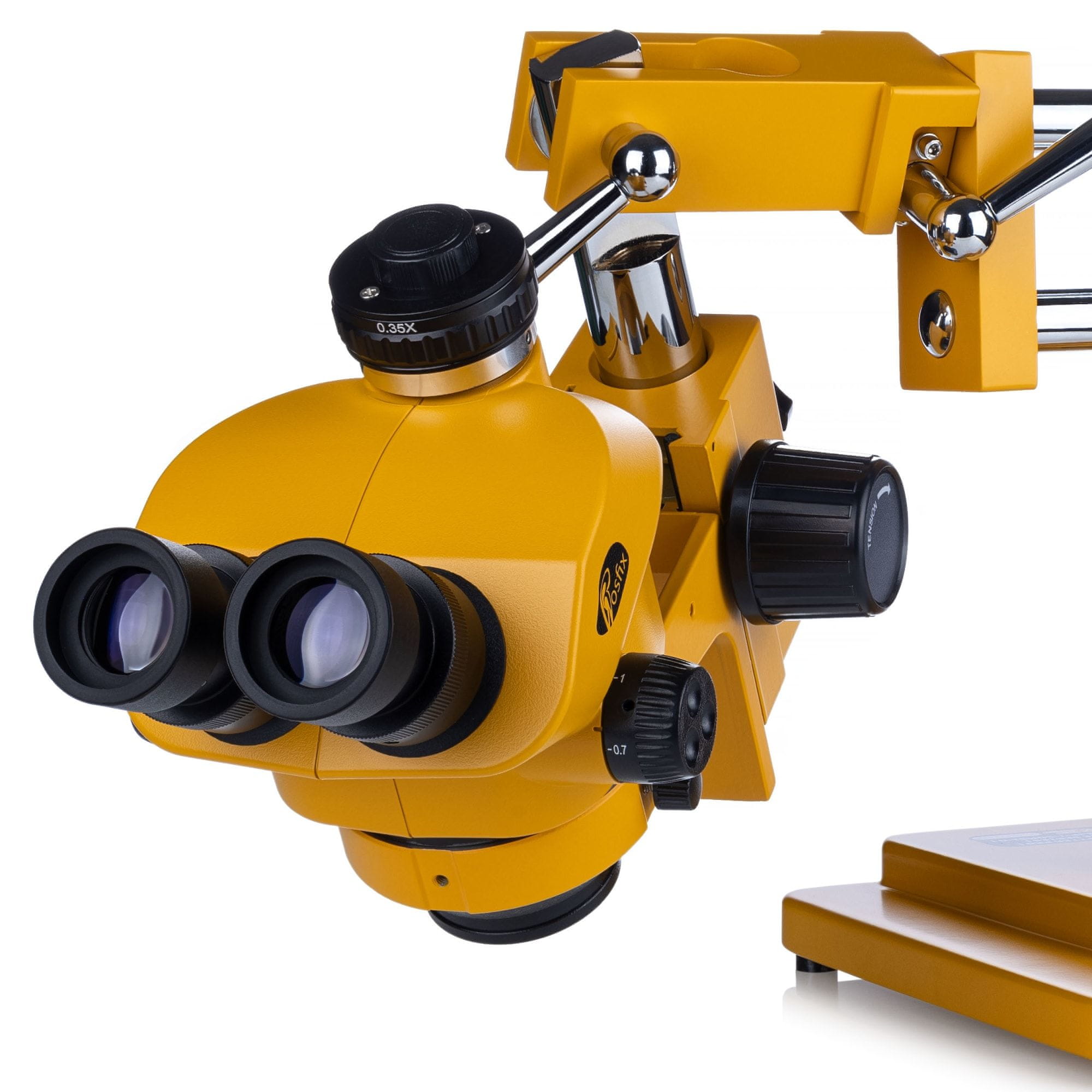

✅ Trinokularna glava od 45°

• Udoban, ergonomski radni položaj
• Mogućnost povezivanja digitalnog fotoaparata na treći optički put

✅ Premium optički sustav

• Visokokvalitetno optičko staklo s antirefleksivnim premazom
• Izvrsna oštrina i prirodna reprodukcija boja

✅ Opseg povećanja:

• Standardno 7× – 50×
• Može se proširiti na raspon od 3,5× – 270× nakon proširenja

✅ Glava koja se rotira 360°

• Potpuna sloboda podešavanja kuta gledanja

✅ Velika radna udaljenost

• Olakšava montažu, popravak, lemljenje i kontrolu kvalitete
• Slobodan rad s alatima ispod glave

✅ Podesivost dioptrije na oba okulara

• Pojedinačno podešavanje prema vidu korisnika

✅ Profesionalni bočni kran (križna ruka)

• Omogućuje glatko pomicanje mikroskopa u X/Y ravnini
• Stabilna i teška baza osigurava sigurnost pri radu

✅ Greenough optika – visoka kvaliteta slike i prirodne boje

✅ Velika radna udaljenost od 100 mm –sloboda manipulacije ispod mikroskopa

✅ WF10X22 mm okulari – široko vidno polje 22 mm

✅ Optički put s 4 elementa bez zaštitnog stakla – jasna kvaliteta slike

✅ Navoj C-mount 25 mm – mogućnost priključivanja kamere za snimanje slike

✅ Savršeno za precizne poslove: elektronika , nakit, servisiranje

✅ Podesiva interpupilarna udaljenost za udobnu upotrebu različitim korisnicima.

✅ Dizajnirani za profesionalnu upotrebu, zadovoljavaju zahtjeve modernog mikroskopskog rada.

✅ Proširivo povećanje, radno polje i radni prostor, prilagođeni promjenjivim potrebama i zadacima.

✅ Trinokularna glava za montažu kamere, koja olakšava dokumentaciju, videozapis i prijenos uživo rada.

✅ Konkurentna kvaliteta u usporedbi sa znatno skupljim modelima, što ovom mikroskopu daje prednost na međunarodnim tržištima.

Greenough optički sustav — jedan od najpopularnijih optičkih sustava u stereoskopskim mikroskopima (dvokučnim i trinokularnim).

✅ Kako radi?

Greenoughov sustav ima dva potpuno neovisna optička puta (jedan za svako oko). Svaki ima vlastitu leću i prizmu, što nam omogućuje:

• pravi prostorni prikaz (3D),
• veliku dubinsku oštrinu,
• prirodnu perspektivu.

✅ Zašto se koristi?

• osigurava visok kontrast i oštrinu slike,
• pruža stabilnu, prirodnu sliku bez izobličenja,
• vrlo dobro funkcionira u sklapanju elektronike, izradi nakita, kontroli kvalitete i laboratorijskom radu,
• omogućuje udoban i dug rad bez naprezanja očiju.

✳️ Specifikacija:

✔️ Optički sustav: Greenough optički sustav

✔️ Kut gledanja: 12°

✔️ Način povećanja: Kontinuirani zum

✔️ Opseg povećanja: 0,7× ~ 5×

✔️ Optički zum: 1:7.1

✔️ Okular: WF10X22mm

✔️ Maksimalno vidno polje: 22 mm

✔️ Optički put leće: 4 elementa (bez zaštitnog stakla)

✔️ Polje vidnog polja objektiva: 35 mm

✔️ Radna udaljenost: 100 mm

✔️ Promjer montažne rupe: 76 mm

✔️ Razmak zjenica: 55–75 mm

✔️ Promjer cijevi okular: 30 mm

✔️ Optički izlazni put: 4/6 spektralni oblik

✅ Optički sustav: Greenough

Sustav dvaju neovisnih optičkih putova koji osigurava visoku oštrinu, kontrast i istinski 3D prostorni prikaz. Idealno za precizne radove gdje su dubinska oštrina i reprodukcija detalja važni.

✅ Volumetrijska perspektiva: 12°

To se odnosi na kut konvergencije optičkih putova, koji je odgovoran za prostorni učinak viđenog slike.

✅ Način povećanja: kontinuirani zum

Omogućuje glatko, neprekidno podešavanje uvećanja u cijelom rasponu bez potrebe za mijenjanjem leća.

✅ Raspon uvećanja: 0,7× ~ 5× (optički zum)

Možete podesiti uvećanje u rasponu od 0,7× do 5×.

✅ Optički zum: 1:7.1

Omjer najvećeg i najmanjeg uvećanja (5 ÷ 0,7 = 7,1). Drugim riječima, zum može uvećati sliku 7,1 puta u usporedbi s minimalnim uvećanjem.

✅ Okular: WF10X22 mm

WF (Wide Field) – okular s 10× povećanjem i širokim vidnim poljem od 22 mm. U kombinaciji s rasponom zuma, to daje ukupno povećanje od:

Maksimalno standardno povećanje = povećanje objektiva (max 5×) × povećanje okularnog sustava (10×) = 50×

✅ Polje pogleda: Ø22 mm

Širina slike vidljive kroz okular – 22 mm pri najnižem uvećanju.

✅ Izvedba optičkog sustava leća: 4 elementa (bez zaštitnog stakla)

Precizan optički sustav koji se sastoji od 4 leće, osigurava izvrsnu kvalitetu slike i minimalnu distorziju.

✅ Maksimalno vidno polje leće: Ø35 mm

Pri najnižem uvećanju možemo promatrati polje promjera do 35 mm.

✅ Radna udaljenost: 100 mm

Prostor između leće i promatranog objekta. Osigurava slobodu kretanja i jednostavnu upotrebu alata tijekom promatranja.

✅ Promjer montažne rupe za držač: Ø76 mm

Standardna veličina za montažu glave na stativ.

✅ Raspon udaljenosti između zjenica: 55–75 mm

Podešava se širina okularne cijevi kako bi odgovarala individualnoj anatomiji korisnika.

✅ Promjer cijevi okular: Ø30 mm

Standardni promjer montaže okular.

✅ Optički izlazni put: 4/6 spektralni oblik

Označava sustav raspodjele svjetla za povezivanje dodatne kamere (trinokular). 4/6 znači da se 40 % svjetla usmjerava na kameru, a 60 % na okulare, čime se osigurava dobra kvaliteta i za oko i za sliku snimljenu kamerom.

✅ Dodatna oprema:

• Funkcija zamrzavanja zuma
• Razni LED prstenovi za osvjetljenje
• Dodatni objektivi (0,5×, 0,7×, 1,0×, 1,5×, 2,0×) — omogućuju vam značajno povećanje raspona povećanja
• Dodatni okulari (15×, 20×, 25×, 30×)
• Posebni okular za kamere (0,45×, 1,0×)
• Mobilne platforme (stolovi)
• Različite vrste stativa i držača

Maksimalno povećanje:

Ovisno o konfiguraciji (standardnoj, bez dodatnih dodataka):

Standardno: 0,7× – 5× (zum) × 10× (WF10X okular) = 7× – 50×

Kod korištenja dodatnih leća i okularâ, moguće je sljedeće:

Minimalno povećanje: do otprilike 3,5×

Maksimalno povećanje: do 270×

(npr. 2× leća × 30× okular × zum)

✅ Proširiv radni prostor – veća udobnost pri radu s alatima

Standardna radna udaljenost od 100 mm dovoljna je za mnoge zadatke, ali pri radu s lemilicom, preciznim alatima ili većim elektroničkim komponentama vrijedi povećati udaljenost između leće i objekta.

️ Kako to učiniti?

➡️ Koristite dodatnu leću 0,5× ili 0,7× – montiranu ispred glavne leće:

• leća od 0,5× povećava radnu udaljenost na ~160–200 mm,
• dok vam 0,7× leća omogućuje postizanje udaljenosti od ~130–150 mm.

To vam daje:

• više prostora za rad s lemilicom, pincetom ili alatima,
• manji rizik od slučajnog oštećenja komponenti pod mikroskopom,
• veću vizualnu udobnost tijekom dužih razdoblja rada.

✅ Proširenje radnog prostora ne zahtijeva zamjenu glave – samo zategnite leću ispred objektiva i gotovi ste. Ovo je vrlo popularno rješenje u servisima elektronike, GSM servisima, preciznim radionicama i za ručni rad pod mikroskopom.

Ukratko:

➡️ Želite li udobno lemiti pod mikroskopom?

Koristite pomoćnu leću 0,5× i dobit ćete više prostora, bolju ergonomiju i veću udobnost pri radu.

Ovo je mala modifikacija koja značajno poboljšava funkcionalnost mikroskopa u profesionalnim primjenama.

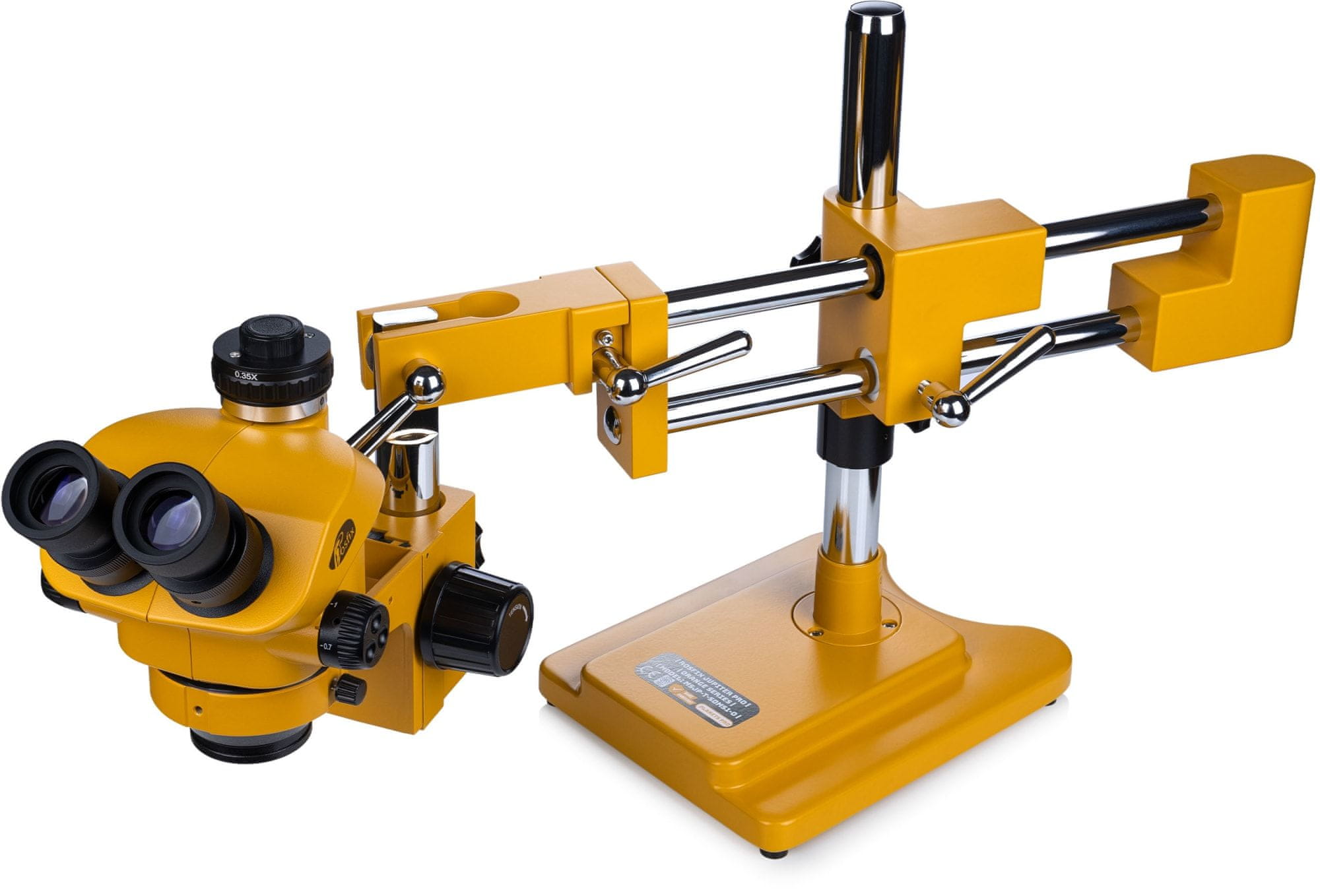

✅ Profesionalna dvokraka krana

Model Rosfix Jupiter Pro ima masivnu, stabilnu poprečnu (bočnu) ruku koja pruža ogromnu slobodu kretanja u X/Y osi.

To omogućuje:

✔️ udobno pomicati cijelu glavu mikroskopa preko velikih tiskanih pločica, servisnih panela ili velikih komponenti,

✔️ precizno pozicionirati objekt bez potrebe za njegovim ponovnim pomicanjem,

✔️ stabilan i siguran rad čak i tijekom najpreciznijih operacija lemljenja i servisiranja.

Portal je ključno rješenje za servis elektronike, SMT laboratorije i preciznu proizvodnju, gdje inspekcija obuhvaća velike površine i zahtijeva glatko manevriranje mikroskopom tijekom rada.

✳️ Primjeri primjene:

✔️ Solderanje elektronike: Izvrstan alat za preciznu kontrolu tijekom lemljenja elektroničkih komponenti.

✔️ Industrijska inspekcija: Omogućuje detaljnu analizu industrijskih komponenti za kontrolu kvalitete i otkrivanje nedostataka.
