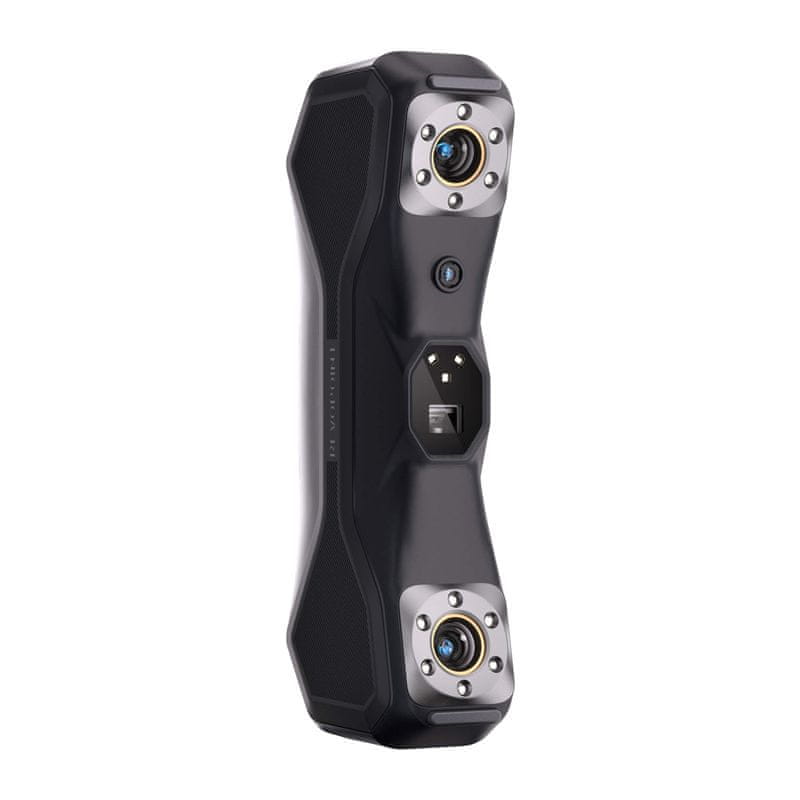

MojPlanet 3D skener Revopoint MetroX Pro Advanced
Opis
Revopoint MetroX Pro je napredni 3D skener koji kombinira tehnologiju višestrukih laserskih linija i strukturirano svjetlo, nudeći preciznost do 0,01 mm i točnost do 0,02 mm. Uređaj podržava 4 načina skeniranja i postiže brzinu do 7.000.000 točaka u sekundi u načinu punog polja i do 2.000.000 točaka u sekundi u laserskom načinu. To omogućuje brzo i precizno mapiranje objekata veličine od 10 × 10 × 10 mm do 1 × 1 × 1 m, što ga čini svestranim alatom za inženjerske i dizajnerske primjene. Napredna varijanta uključuje dodatni set markera.
Skeniratelj koristi kombinaciju tehnologija višestrukog laserskog skeniranja (Multi-line Laser Scan) i skeniranja strukturiranim svjetlom cijelog polja (Full-field Structured Light Scan), što omogućuje prilagodbu načina rada određenom zadatku i vrsti površine. Korisnici imaju pristup 30 plavih laserskih križnih linija, 15 paralelnim laserima i 62 linije strukturiranog svjetla, što rezultira iznimno detaljnim mapiranjem. Ovo rješenje, u kombinaciji s preciznošću od 0,01 mm i točnošću od 0,02 mm, omogućuje snimanje čak i najsitnijih detalja.
Zahvaljujući podršci za skeniranje ubrzano GPU-om i brzini snimanja do 60 sličica u sekundi (FPS), uređaj omogućuje brzo prikupljanje podataka bez kompromisa u kvaliteti. Skeniralo nudi i ručni i stacionarni način rada, što vam omogućuje prilagodbu tijeka rada vrsti objekta i uvjetima skeniranja. Podrška za metode praćenja značajki (Feature), oznaka (Marker) i globalnih oznaka (Global Marker) poboljšava operativnu stabilnost i olakšava skeniranje različitih površina.
Uređaj radi na udaljenosti od 200–400 mm, nudeći vidno polje od 43 × 33°. Na najmanjoj udaljenosti snima područje od 160 × 70 mm, a na maksimalnoj udaljenosti 320 × 215 mm, što omogućuje praktično skeniranje i manjih elemenata i većih tehničkih komponenti. Kompaktan dizajn, dimenzija 209 × 88 × 44 mm i težine 508 g, olakšava prijevoz i rad u različitim okruženjima.
Skeniralo radi s Revo Metro softverom i omogućuje prijenos slika s računala na mobilne uređaje zahvaljujući značajci Revo Mirror. Kompatibilno je s Windows 10/11 (64-bit) i macOS 11.0 ili novijim. Podrška za formate PLY, OBJ, STL, ASC, 3MF, GLTF i FBX omogućuje jednostavnu daljnju obradu modela i pripremu za 3D ispis.
Skenir je opremljen četverojezgrenim ARM procesorom od 2,0 GHz i ugrađenim sustavom za obradu karte dubine, što osigurava stabilan i glatko rad tijekom skeniranja. To omogućuje uređaju učinkovitu analizu podataka u stvarnom vremenu, smanjujući kašnjenja i pojednostavljujući cijeli proces 3D modeliranja. Upotreba 12 plavih LED dioda dodatno podržava optički sustav, poboljšavajući kvalitetu prikupljenih podataka i pomažući preciznijem mapiranju detalja.
- skener
- stativ
- USB-C kabel za USB-C
- napajanje
- testni model za skeniranje
- markeri (6 mm) × 500
- rotirajući stalak
- narukvica za zapešće
- trolley
- kalibracijska ploča
- upute za uporabu
- magnetski okrugli markeri x10
- magnetski markeri u obliku kupole x10
- magnetski markeri u obliku piramide x4
- magnetski markeri u obliku trake x4
| Proizvođač | Revopoint |
|---|---|
| Model | MetroX Pro Advanced |
| Tip skeniranja | Ručno ili montirano na stativu |
| Tehnologija | Višestruko lasersko skeniranje i skeniranje strukturiranim svjetlom cijelog polja |
| Veličina skeniranih objekata | Mali do srednji |
| Preciznost jednog kadra (maks.) | 0,01 mm |
| Točnost jednog kadra (maks.) | 0,02 mm |
| Volumetrijska točnost | 0,02 mm + 0,04 mm × L (m), gdje je L duljina objekta |
| Minimalna udaljenost između točaka | 0,05 mm |
| Radna udaljenost | 200 ~ 400 mm |
| Područje skeniranja (najbliža udaljenost) | 160 × 70 mm pri 200 mm |
| Područje skeniranja (najveća udaljenost) | 320 × 215 mm pri 400 mm |
| Vidno polje (okomito × vodoravno) | 43 × 33° |
| Minimalni volumen skeniranja | 10 × 10 × 10 mm |
| Maksimalni volumen skeniranja | 1 × 1 × 1 m |
| Brzina skeniranja (maks.) | 2.000.000 točaka/s (višestruki laser) / 7.000.000 točaka/s (cjelokupno polje) |
| Rješenja dubinske kamere | Nema dostupnih podataka |
| RGB rezolucija kamere | 2 MP |
| Skeniranje u boji | Samo u automatskom načinu rada rotacijske platforme |
| Metode praćenja | Značajka, Označivač, Globalni označivač |
| Skeniranje na otvorenom | Ne |
| 3D izvor svjetla | 30 plavih laserskih križnih linija 15 plavih paralelnih laserskih linija 62 plavih linija strukturiranog svjetla |
| Pomoćno osvjetljenje | 12 plavih LED dioda |
| Bijele bljeskajuće LED diode | Nema |
| Pozicionirani senzori | Nema |
| Procesor | 4-jezgreni ARM, 2,0 GHz |
| Ugrađena obrada | Izračun mape dubine |
| Interna memorija | Nema |
| RAM | Nema |
| Dodirni zaslon | Nema |
| Tipke | 4 |
| Kompatibilni operativni sustavi | Windows 10/11 (64-bitni), macOS 11.0 ili noviji |
| Format datoteka za izlaz | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Spremno za 3D ispis | Da |
| Wi-Fi | Nema |
| Bluetooth | Nema |
| Tip priključka | USB Tip-C na Tip-C |
| Napajanje | DC 12V, 3A |
| Baterija | Nema |
| Težina skenera | 508 g |
| Dimenzije (D × Š × V) | 209 × 88 × 44 mm |
| . | |
