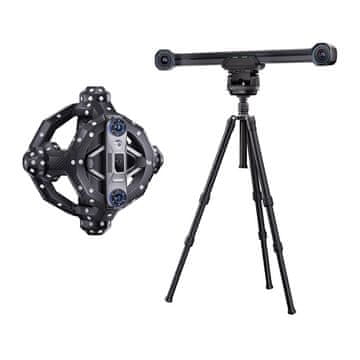

Optički 3D skener Revopoint Trackit

Metrološka preciznost, potpuna mobilnost i inteligentno praćenje objekata u stvarnom vremenu – Revopoint Trackit je sveobuhvatan 3D sustav skeniranja koji kombinira optički skener točnosti od 0,02 mm s naprednim sustavom za praćenje prostora. Dizajniran je za inženjere, CAD dizajnere, stručnjake za kontrolu kvalitete i industrijske tvrtke. Trackit omogućuje brzo, stabilno i ponovljivo skeniranje malih komponenti i velikih objekata – bez potrebe za markerima. Integrirani sustav automatske kalibracije, inteligentni gimbal i namjenski Revo Trackit softver osiguravaju visoku točnost i praktičnost u raznim okruženjima mjerenja.

Točnost bez kompromisa

Revopoint Trackit nudi preciznost mjerenja od 0,02 mm i udaljenost točaka do 0,05 mm, što omogućuje mapiranje čak i najfinijih detalja površine. Za mjerenje je odgovoran skup dubinskih kamera podržanih plavim laserima (30 linija i 1 pojedinačna linija), što osigurava visoku točnost i stabilnost. Dobiveni podaci mogu se izvesti u popularnim formatima kao što su PLY, OBJ, STL, ASC, 3MF, GLTF ili FBX za daljnju upotrebu u softveru za dizajn i inženjering.

Brzina i glatkoća rada

Sustav postiže brzine skeniranja do 1.500.000 točaka u sekundi, što omogućuje učinkovitu digitalizaciju objekta. Zahvaljujući inteligentnom praćenju kretanja skenera u prostoru, možete raditi glatko – bez markera i bez potrebe za održavanjem savršeno fiksnog položaja. Način rada Track Scan omogućuje snimanje položaja i kuta skenera u stvarnom vremenu, osiguravajući precizno spajanje oblaka točaka čak i tijekom dinamičkih kretanja.

Automatska kalibracija

Optički 3D skener Revopoint Trackit eliminira komplicirano postavljanje korištenjem dvaju gimbala s automatskom kalibracijom (dvoosni gimbal sustav). Tracker i skener automatski prilagođavaju svoj položaj jedan u odnosu na drugi, osiguravajući dosljednu geometriju mjernog sustava. Proces kalibracije može se pokrenuti izravno u softveru – sustav automatski prepoznaje kalibracijske nizove i sinkronizira parametre kamere.

Spreman za rad u bilo kojoj situaciji

I skener i tracker izrađeni su od laganih, ali izdržljivih materijala – okvir od karbonskih vlakana i kućište od polikarbonata pružaju otpornost na mehanička oštećenja i dug vijek trajanja. Uređaji teže 1,2 kg, odnosno 1,8 kg, rade u temperaturnom rasponu od 0 do 40°C i mogu se lako montirati na priložene tronošce. Cijeli uređaj transportirat ćete u namjenskim torbama s kotačima, tako da set ostaje potpuno mobilan i spreman za upotrebu i u mjeriteljskom laboratoriju i u industrijskom okruženju ili radionici.

Svestrani načini skeniranja

Revopoint Trackit nudi nekoliko načina rada koji odgovaraju različitim scenarijima mjerenja. U načinu rada Track Scan, skeniranje se vrši u stvarnom vremenu bez markera, što dobro funkcionira za male do srednje objekte. Višepozicijsko skeniranje omogućuje podjelu velikih modela, poput dijelova tijela ili dijelova stroja, na dijelove i automatsko kombiniranje u jedan oblak točaka. Za zahtjevne površine dostupan je način rada Marker Scan, koji koristi magnetske ili samoljepljive markere za povećanje stabilnosti očitanja. Bez obzira na odabrani način rada, gotovi modeli mogu se spremiti u popularnim PLY, OBJ, STL, ASC, 3MF, GLTF ili FBX formatima za korištenje u CAD, CAM i 3D programima.

Napredni softver Revo Trackit

Aplikacija Revo Trackit je središte za upravljanje cijelim procesom skeniranja. Omogućuje automatsko podešavanje ekspozicija dubinske kamere i pregled udaljenosti i kvalitete prikupljenih točaka u stvarnom vremenu. Također vam omogućuje pauziranje skeniranja, provjeru njegovog napretka i nastavak rada u bilo kojem trenutku. Sustav automatski spaja oblake točaka i generira mrežu modela, što ubrzava pripremu konačne datoteke. Nakon što je skeniranje završeno, možete jednostavno generirati 3D model, izvršiti osnovnu obradu mreže i izvesti podatke u formatu po vašem izboru.

Profesionalne primjene

Revopoint Trackit je dizajniran za inženjerske, industrijske i dizajnerske primjene. Sustav je idealan za kontrolu kvalitete i mjeriteljstvo, omogućujući preciznu geometrijsku analizu i mapiranje oblika komponenti. Također je cijenjen alat u obrnutom inženjerstvu, omogućujući digitalizaciju komponenti bez tehničke dokumentacije. Otvara širok raspon mogućnosti u izradi prototipova i CAD dizajnu, olakšavajući prijenos stvarnih objekata u digitalno okruženje. S podrškom za objekte veličine od 10 mm do 6 m, Revopoint Trackit se koristi u industriji, kao i u tehničkom obrazovanju ili znanstvenim istraživanjima, nudeći visoku točnost i fleksibilan rad.

Oprema spremna za više

Za potpuno iskorištavanje mogućnosti Revopoint Trackita preporučuje se konfiguracija koja uključuje Windows 10 ili 11 (64-bitni), procesor Intel Core i9 12. generacije ili noviji, 64 GB RAM-a i grafičku karticu NVIDIA RTX 4060 s 8 GB VRAM-a ili više. Uređaj radi samo s x86_64 arhitekturom i zahtijeva vezu putem USB 3.0 ili novijeg kako bi se osigurala odgovarajuća stabilnost prijenosa i glatka obrada tijekom skeniranja.

Uključeno:

• Praćenje
• Skener
• Gimbal za automatsku kalibraciju trackera (dvoosni)
• Gimbal za automatsku kalibraciju skenera (dvoosni)
• Stativ za tracker
• Stativ za skener
• Stativ za kalibracijsku ploču
• Adapter za skener
• Kalibracijska ploča
• Kalibracijski stup
• Napajanje
• Računalni kabel
• Kabel skenera
• Kabel za kardanski zglob skenera
• Kabel za gimbal za praćenje
• Kabelske vezice
• Magnetski markeri
• Sidreni blok (magnetski)
• Podloga za pozicioniranje
• USB memorijski stick
• Transportni kovčeg za tracker (s kotačima)
• Transportni kovčeg za skener (s kotačima)
• Kratki vodič, certifikat i jamstveni list

	.
