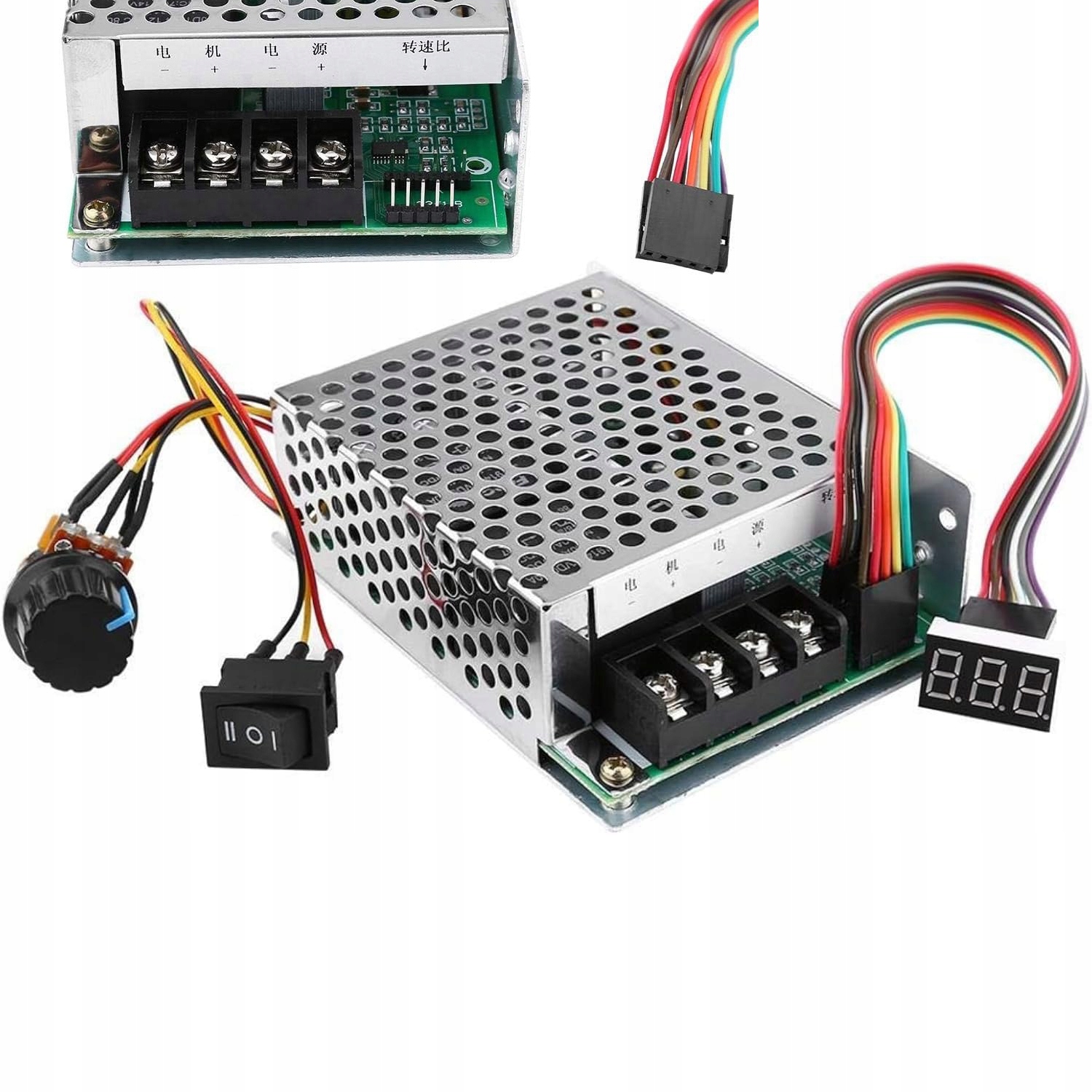

DC PWM regulator motora 10–50V 40A promjena smjera prikaza

Univerzalna upotreba : Regulacija napona u DC uređajima kao što su motori, ventilatori, pumpe, grijači ili LED diode.

Velika snaga : Podržava opterećenja do 2000 W pri naponu od 50 V i struji od 40 A.

Rad unatrag : Prekidač s tri položaja na kabelu (smjer rada, isključeno u položaju „0“).

Precizna PWM regulacija : Glatka kontrola od 5–99% uz minimalan gubitak snage zahvaljujući pulsnoj PWM tehnologiji.

Ugrađeni zaslon : Označava postotak izlaznog napona u odnosu na ulaz (0–100%).

Robustan i pouzdan : Hladnjaci osiguravaju učinkovito hlađenje, a niske smetnje jamče stabilan rad.

Kompaktan dizajn : Dimenzije 111×78×37 mm, s montažnim rupama za jednostavnu ugradnju.

Specifikacija:

Raspon napona napajanja : 10–50V DC

Maksimalna struja opterećenja : 40A

Maksimalna snaga opterećenja : 2000W (na 50V)

Raspon regulacije brzine : 5–99%

PWM frekvencija : 15 kHz

Potenciometar s prekidačem : 100K Ohm, kabel od 15 cm

Zaslon : Na kabelu od 17 cm

Raspon radne temperature : –20°C do +50°C

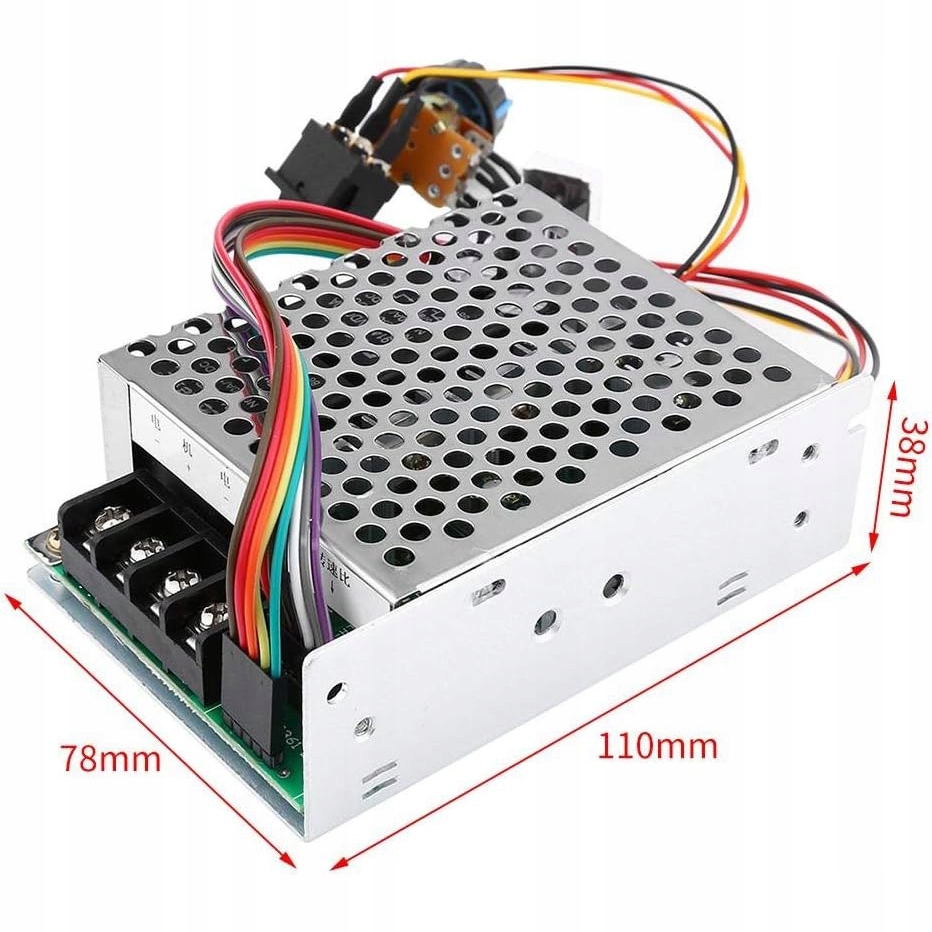

Dimenzije ploče s kućištem : 111 × 78 × 37 mm

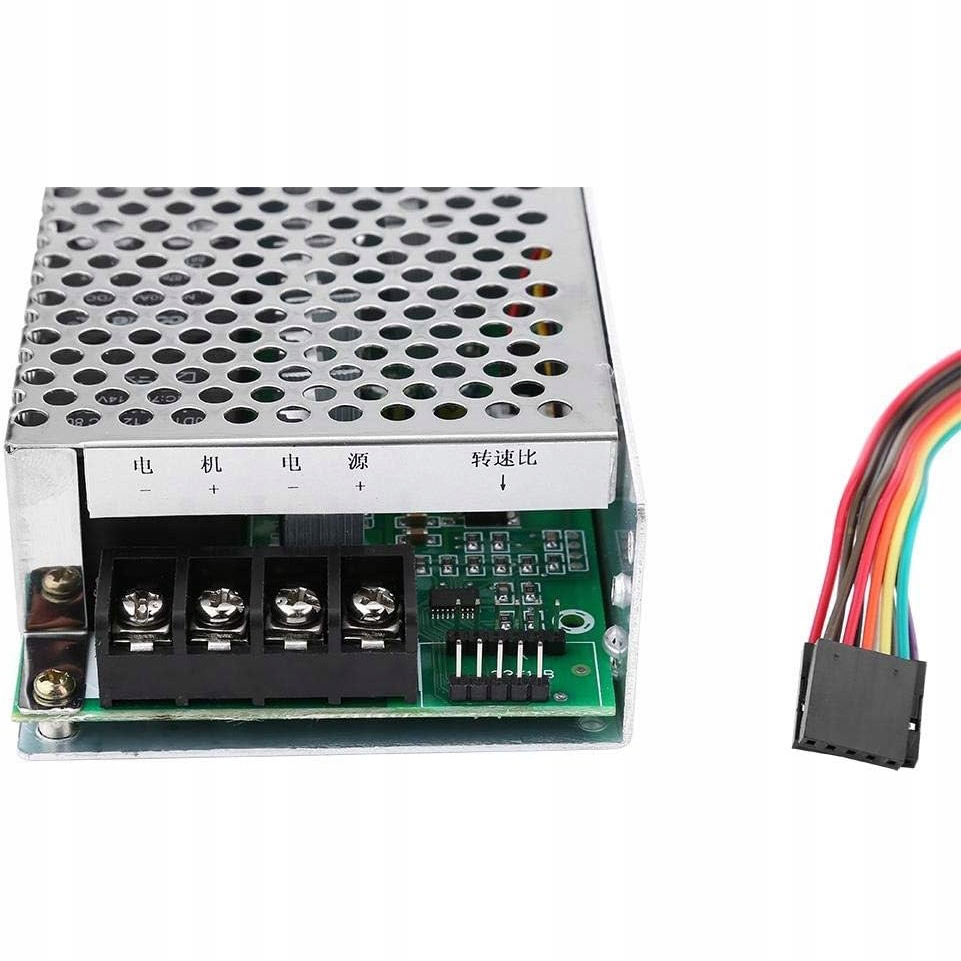

Način spajanja kontrolera:

Izlaz (motor) :

• Motor + : Provedite kabel na pozitivni pol motora.
• Motor – : Provedite kabel na negativni pol motora.

Napajanje (ulaz) :

• Napajanje + : Spojite pozitivni pol izvora napajanja (npr. baterije).
• Napajanje – : Spojite negativni pol izvora napajanja.

Dopuštena snaga opterećenja (ovisno o naponu napajanja):

• Radni napon 12V : 480 W (maks.)
• Radni napon 24V : 960 W (maks.)
• Radni napon 36V : 1440 W (maks.)
• Radni napon 50V : 2000 W (maks.)

Za veća opterećenja preporučuje se korištenje odgovarajućeg hlađenja, npr. hladnjaka s ventilatorom, kako bi se osigurao stabilan i siguran rad uređaja.

Primjene:

• Regulacija brzine istosmjernih motora do 2000 W
• Upravljanje solenoidom ventila
• Regulacija temperature grijača i radijatora
• LED prigušivač
• Električni vanbrodski motori (Yamaha, Minn Kota, itd.)
