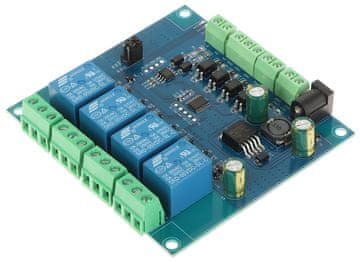

Prenaponski modul 4R-D7 Modbus RTU

4R-D7 Modbus RTU relejni modul

Modul 4R-D7 omogućuje vam upravljanje 4 releja pomoću Modbus RTU protokola. Komunikacija s uređajem može se odvijati putem RS-485 ili UART TTL sučelja. Osim toga, uređaj ima 4 upravljačka ulaza zaštićena optospojnicima (raspon ulaznog napona: 3,3 V … 30 V). Napon s upravljačkih ulaza ne napaja izravno zavojnicu releja. Napomena: Upravljačko sučelje odabire se pomoću kratkospojnika koji se nalaze na ploči. Nije moguće istovremeno upravljati izlazima koristeći oba komunikacijska puta.

• Upravljanje: RS-485/ uart TTL
• Protokol: Modbus RTU
• Brzina prijenosa podataka: 4800 / 9600 / 19200 b/s (zadano: 9600 b/s)
• Broj ulaza: 4 kom.
• Broj relejnih izlaza: 4 kom.
• Nosivost kontakata: 10 A / 250 VAC, 10 A / 30 VDC
• Izlaz: 4 x NO/NC
• Napajanje: 7 V … 24 VDC (napajanje nije uključeno)
• Težina: 0,092 kg
• Dimenzije: 93 × 91 × 20 mm
• Jamstvo: 2 godine

Odabrane značajke:

• LED indikacija
• Upravljački ulazi zaštićeni optospojnicima, što omogućuje korištenje upravljačkih signala s naponima u rasponu od 3,3 V DC … 30 V DC
• Ulaz UART sučelja prilagođen je goldpinovima za signale s naponima prilagođenim TTL razini (3,3 V DC / 5 V DC)
• Mogućnost konfiguriranja adrese uređaja (s spremanjem postavki nakon nestanka struje) u rasponu od 1 – 255 (zadana adresa 255)
• Mogućnost postavljanja kašnjenja aktivacije releja (osnovna jedinica: 0,1 s, raspon vrijednosti: 0,1 s … 6553,5 s)
• Zaštita od obrnutog polariteta ulaznog napona
