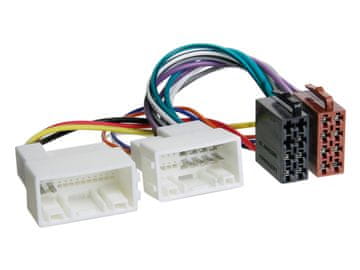

Adapter Hyundai, Kia 2010-> ISO

ISO adapterski kabeli koriste se za pasivno spajanje naknadno ugrađenih uređaja na tvorničke utikače koji se nalaze u utičnici za ugradnju radija.

Ovisno o vozilu i opremi, dostupni su sljedeći signali:

• +12V DC priključak 30
• +12V Priključak paljenja 15
• +12V Priključak svjetla 58
• +12V Daljinski upravljač antene
• GND priključak 31
• Priključak zvučnika za prednje i stražnje zvučnike

Za vozila s drugom opremom, možda će biti potrebno spojiti nedostupne signale na odgovarajuće priključne točke u vozilu ili koristiti dodatne prilagodbe/sučelja:

• CAN sabirnička sučelja
• SWC sučelja
• Poboljšani sustavni adapter
• Adapter kamere

Signali se moraju provjeriti prije spajanja.

Napomena:

• konektor: 24-pinski / 18-pinski Hyundai / Kia
• vozila bez poboljšanog OEM sustava
• vozila 2016> +12V struja paljenja terminal 15 kutija s osiguračima s osiguračem ako je potrebno
• vozila 2016> bez OEM satelitske navigacije*
• provjerite raspored pinova prije spajanja kako biste izbjegli kvarove ili neispravnosti s vašim vozilom ili dodatnim uređajem

Primjer upotrebe:

• HU/priključak zvučnika

Marka i model:

Hyundai

• Hyundai Azera 2011. – 2017.
• Hyundai Elantra 2011. – 2015.
• Hyundai H1 (TQ) 07/2008. – 08/2018*
• Hyundai H1 (TQ) 09/2019 – 07/2020*
• Hyundai H350 2015 – 2016
• Hyundai i10 (IA) 11/2013 – 12/2016
• Hyundai i10 (IA) 01/2017 – 12/2019*
• Hyundai i20 (VB) 12/2014 – 06/2018
• Hyundai i20 (VB) 07/2018 –09/2020*
• Hyundai i30 (GD/GDH) 07/2012 – 04/2015
• Hyundai i40 (VF) 09/2011 – 05/2015**
• Hyundai i40 (VF) 05/2015 – 08/2018**
• Hyundai i40 (VF) 08/2018 – 07/2019**
• Hyundai i45 2009 – 2014
• Hyundai i800 2007. – 2021.*
• Hyundai ix35 (EL) 03/2010. – 09/2013.
• Hyundai ix35 (EL) 09/2013. – 07/2015.
• Hyundai ix45 2013. – 2018.
• Hyundai Santa-Fe (DM) 10/2012. – 11/2015.
• Hyundai Santa-Fe (DM) 12/2015. – 08/2018.*
• Hyundai Sonata (YF) 2009 – 2014
• Hyundai Tucson (TL) 04/2010 – 06/2015
• Hyundai Tucson (TL) 07/2015 – 07/2018*
• Hyundai Tucson (TL) 07/2018 – 12/2020*

Kia

• Kia Carnival (VQ) 2015 – 2021*
• Kia Cee'd (JD) 06/2012 – 09/2015
• Kia Forte 2012 – 2016
• Kia Optima (TF) 06/2012 – 09/2015
• Kia Picanto (TA) 09/2011 – 03/2017
• Kia Pro-Cee'd (JD) 07/2013 – 09/2015
• Kia Rio (UB) 09/2011 – 03/2015
• Kia Rio (UB) 01.2015. – 01/2017
• Kia Rio (YB) 02/2017 – 02/2020***
• Kia Rio (YB) 08/2020 – 04/2023***
• Kia Sedona 2015 – 2021*
• Kia Sorento (XM) 10/2012 – 03/2015
• Kia Sorento (UM) 04/2015 – 08/2020*
• Kia Soul (AM) 09/2011 – 03/2014
• Kia Soul (PS) 03/2014 – 11/2016
• Kia Sportage (SL) 08/2010 – 03/2014
• Kia Sportage (SL) 03/2014 – 01/2016

*vozila 2016> bez originalne satelitske navigacije
**vozila s originalnom satelitskom navigacijom Continental
***vozila s osnovnim originalnim HU-om sa 6 tipki za radio postaje
