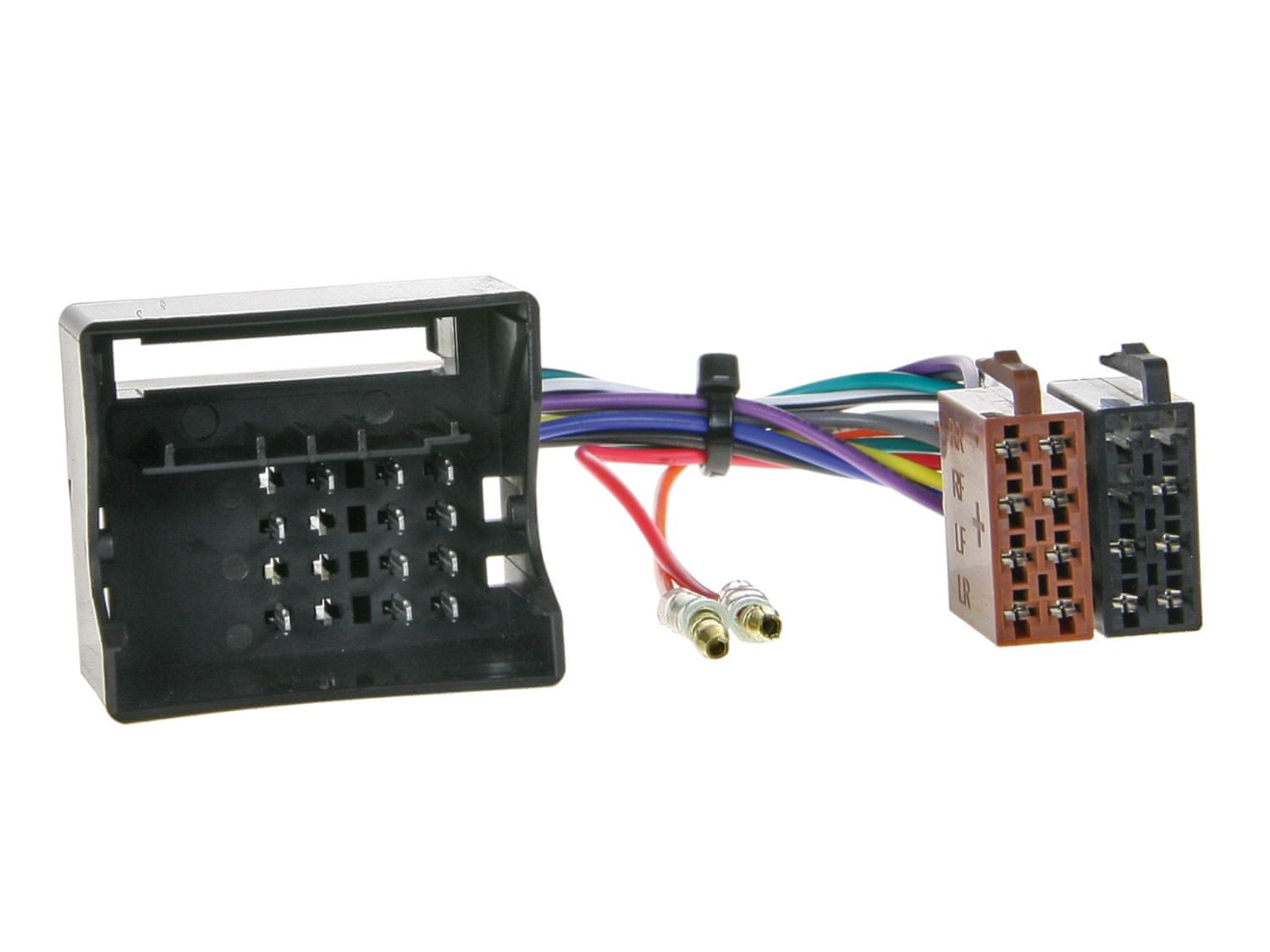

Adapter za Mercedes A, B, C, CLK, E, G, GL, ML, R, SLK, Sprinter, Vito/Viano 2005 ->

Mnogi proizvođači automobila proizvode vlastite instalacijske kabele koji su integrirani iza tvorničkog prijemnika.

Zbog toga vam je potreban odgovarajući radio konektor koji vam omogućuje zamjenu tvorničkog radija univerzalnim s ISO utičnicama.

Ovisno o vozilu i opremi, dostupni su sljedeći signali:

• DC priključak +12V 30
• ACC +12V 15
• Antena +12V
• GND priključak 31
• Priključak zvučnika za prednje i stražnje zvučnike

Za vozila s drugom opremom, možda će biti potrebno spojiti nedostupne signale na odgovarajuće priključne točke u vozilu ili koristiti dodatne prilagodbe/sučelja:

• CAN sabirnička sučelja
• LFB sučelja
• Adapter pojačanog sustava
• Adapter za kameru
• Signale treba provjeriti prije spajanja.

Napomena:

• konektor: 40-pinski Quadlock Mercedes

• Mercedes vozila s audio sustavom 20 2-DIN OEM HU
• Mercedes vozila s audio sustavom 50 APS Comand NTG2.5 OEM Sat Nav****
• Mercedes Sprinter (W907/W910) vozila s otvorenom armaturnom pločom / 1-DIN OEM HU
• Mercedes Citan 420 (W420) vozila s otvorenom armaturnom pločom / 1-DIN OEM HU

• Mercedes/VW vozila bez otvorene armaturne ploče
• Mercedes/VW vozila bez 1-DIN OEM HU

• crvena: +12V terminal 15 paljenja spojen na kutiju s osiguračem
• narančasta: +12V prekidač za prigušivanje svjetla spojen na osigurač

Marka i model:

• Mercedes A-klasa (C169/W169) 10/2004 – 04/2008
• Mercedes A-klasa (C169/W169) 06/2008 – 06/2012
• Mercedes B-klasa (T245) 07/2005 – 04/2008
• Mercedes B-klasa (T245) 04/2008 – 09/2011
• Mercedes C-klasa (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes C-klasa (C204/S204/W204) 08/2007 – 01/2011**
• Mercedes C-klasa (C204/S204/W204) 03/2011 – 10/2015**
• Mercedes Citan 420 (W420) 10/2021 – 2023
• Mercedes CLC-klasa (CL203) 06/2008 – 02/2011
• Mercedes CLK-klasa (W209) 04/2005 – 01/2010
• Mercedes CLS-klasa (C219) 04/2008 – 09//2010
• Mercedes E-klasa (S211/W211) 03/2008 – 01/2009
• Mercedes E-klasa (A212/C212/S212/W204) 02/2009 – 03/2013**
• Mercedes G-klasa (W463) 04/2007 – 06/2008
• Mercedes G-klasa (W164) 09/2008 – 06/2012
• Mercedes GL-klasa (X164) 09/2006 – 05/2009
• Mercedes GL-klasa (X164) 05/2009 – 07/2012
• Mercedes M-klasa (W164) 07/2005 – 04/2008
• Mercedes M-klasa (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-klasa (W251) 09/2005 – 05/2007
• Mercedes R-klasa (W251) 05/2007 – 05/2010
• Mercedes SLK-klasa (R171) 04/2008 –03/2011
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 – 12/2020*/**
• Mercedes Sprinter (W907/W910) 11/2019 – 2023*/**
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Mercedes Vito (V447) 10/2014 – 02/2019*/**
• Mercedes Vito (V447) 05/2019 – 2023*/**

• Smart For Four (W454) 01/2004 – 04/2007***

• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016

Dostupni su sljedeći signali:

• ružičasta: +12V priključak paljenja 15 1,5A maks.
• narančasta: +12V priključak za rasvjetu 58 0,1A maks.
• bijela: +12V povratni signal 1,5A maks.
• žuta/zelena žuta/crvena: signal impulsa brzine

*vozila s funkcijom E-poziva > pozicija: 1424–27–0
**vozila s funkcijom isključivanja +12V > DC stezaljka +12V, 30 baterija s osiguračem
***vozila s 40-pinskom Comand OEM bravom za satelitsku navigaciju
****Podešavanje sata nije podržano > Šifra vozila na Audio 20 OEM HU

Vozila:

• Mercedes CLS-Klasse (W219) 10.2004 – 06.2008
• Mercedes E-Klasse (S211/W211) 03.2002 – 02.2008
• Mercedes SL-Klasse (R230) 03.2006 – 02.2008
• Mercedes SL-Klasse (R230) 04.2008. – 12.2011
• Mercedes SLK-klasa (R171) 03.2004. – 03.2008.

vozila bez audio sustava 50 APS Comand NTG2.5 OEM satelitska navigacija:
Mercedes CLS/E-klasa/SL/SLK ISO adapter za kabelski svežanj: 1195–02
