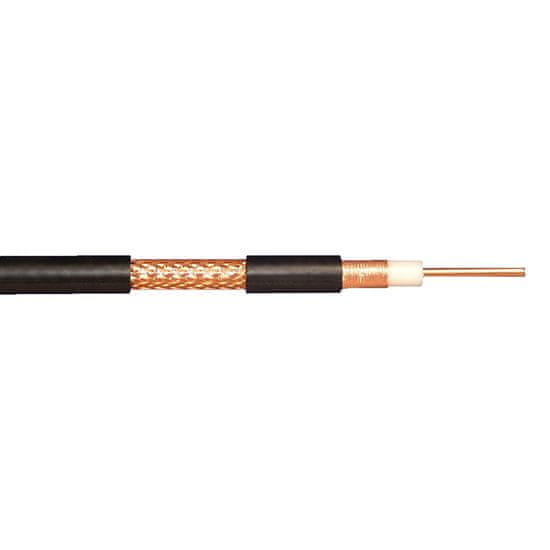

RF10 F koaksijalni kabel od 50 ohma

Visokokvalitetni profesionalni koaksijalni kabel impedance 50 Ohma u polietilenskom omotaču, namijenjen za radiokomunikacijske primjene, prijenos podataka putem radija (npr. WLAN 2,4 GHz) i druge slične primjene, za rad u odašiljačkim i prijemnim instalacijama.

Tehnički podaci Satec RF-10F kabela

• Unutarnji vodič: Bakrena žica (Cu) promjera Ø 2,71 mm
• Dielektrik: Fizički pjenasti PE, promjer Ø 7,25 mm
• Zaslon (vanjski vodič): Bakrena folija (Cu-PET) + 54% pletenica od bakrene žice (Cu)
• Vanjski plašt: PE, ukupni promjer Ø 10,3 mm, boja crna (RAL 9005)
• Minimalni radijus savijanja
  • bez opterećenja 55 mm
  • s opterećenjem 110 mm
• Raspon temperature
  • tijekom rada –40° C do + 85° C
  • tijekom instalacije –15° C do + 55° C
• Otpor na istosmjernu struju (DC)
  • unutarnji vodič 3,1 Ohm/km
  • vanjski vodič (zaštita) 9,5 Ohm/km
• Kapacitet na 800 Hz: 79 nF/km
• Faktor skraćivanja: 84 %
• Karakteristična impedancija na 200 MHz: 50 Ohma ± 2 Ohma
• Prijenosna impedancija
  • 1 MHz< 5 mOhm/m
  • 10 MHz< 4 mOhm/m
  • 30 MHz< 2 mOhm/m
• Radni napon (AC): 1,2 kV rms
• Ispitni napon (AC) unutarnji vodič / zaslon: 3,0 kVrms
• Proboj vanjskog plašta Ispitivanje (rms): 5,0 kV
• Učinkovitost zaštite 100–1000 MHz≥90 dB
• Otpor izolacije (500 V) ≥ 10 GOhm*km

Električni parametri Satec RF-10F:

• Frekvencija (MHz) / Slabljenje (dB/100m) / Maksimalna nazivna snaga (watt)
  • 10 MHz / 1,2 dB / 8500 W
  • 100 MHz / 3,7 dB / 2645 W
  • 500 MHz / 8,7 dB / 1120 W
  • 800 MHz / 11,3 dB / 890 W
  • 1000 MHz / 12,8 dB / 794 W
  • 2000 MHz / 18,9 dB / 530 W
  • 2500 MHz / 21,4 dB / 475 W
  • 5400 MHz / 34,2 dB / 323 W
  • 5600 MHz / 34,8 dB / 317 W
  • 5800 MHz / 35,4 dB / 311 W

Fizički podaci Satec RF-10F

• Naziv proizvoda: RF-10 F Satec
• Oznaka: Satec 2,7/7,3 F
• Vanjski promjer: 10,3 mm
• Težina kabela: 116,7 kg/km
• Sadržaj bakra: 81,6 kg/km
• Maks. vlačna sila: 385 N
