RF7 fleksibilni koaksijalni kabel

Satec RF7 Flex je visokokvalitetni, profesionalni koaksijalni kabel s impedancijom od 50 oma i polietilenskim omotačem, dizajniran za radio prijenos podataka (2,4 GHz WLAN, itd.) i druge radiokomunikacijske primjene, za upotrebu u odašiljačkim i prijemnim instalacijama.

RF7 Flex je antenski kabel s niskim gubicima njemačke tvrtke SATEC. Ovaj izvrstan kabel za napajanje idealan je za napredne antenske sustave.
Kabel se može uspješno koristiti za antene za sljedeće frekvencijske pojaseve:

• CB (27MHz)
• HF (1~30MHz)
• VHF (30~300MHz)
• UHF (>300MHz)
• WLAN (2.4GHz)
• širokopojasni (za frekvencijske skenere).

Promjer od 7 mm znači da korištenje ovog kabela u automobilskim instalacijama može biti komplicirano.

Kabel RF-7 je ekvivalent kabelu Aircell-7.

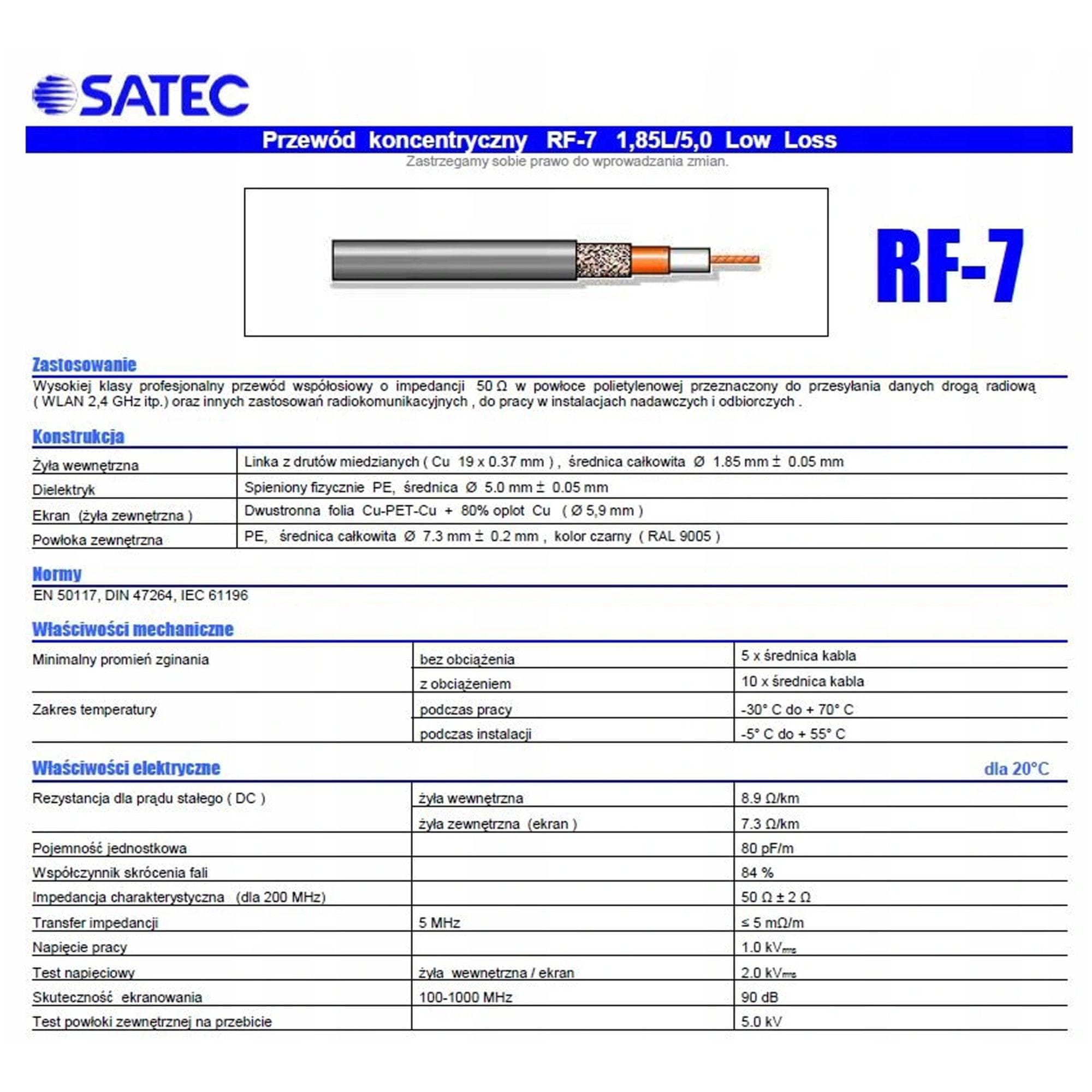

Tehnički podaci Satec RF-7 Flex kabela

• Unutarnji vodič: Bakrene žice (Cu 19 × 0,37 mm), ukupni promjer Ø 1,85 mm +/- 0,05 mm
• Dielektrik: Fizički pjenasti PE, promjer Ø 5,0 mm+/-0,05 mm
• Zaštita (vanjski vodič): Dvostrana Cu-PET-Cu folija + 80% Cu pletenica (Ø 5,9 mm)
• Vanjski plašt: PE, ukupni promjer Ø 7,3 mm +/- 0,2 mm, boja crna (RAL 9005)
• Minimalni radijus savijanja
  • bez opterećenja 5 x promjer kabela
  • s opterećenjem 10 x promjer kabela
• Raspon temperature
  • tijekom rada –30° C do + 70° C
  • tijekom instalacije –5° C do + 55° C
• Otpor na istosmjernu struju (DC)
  • unutarnji vodič 8,9 Ohm/km
  • vanjski vodič (zaštita) 7,3 Ohm/km
• Kapacitet: 80 pF/m
• Faktor skraćivanja: 84 %
• Karakteristična impedancija na 200 MHz: 50 Ohm ± 2 Ohm
• Prijenosna impedancija
  • 1 MHz< 5 mOhm/m
  • 10 MHz< 4 mOhm/m
  • 30 MHz< 2 mOhm/m
• Radni napon (AC): 1,2 kV rms
• Ispitni napon (AC) unutarnji vodič / oklop: 3,0 kVrms
• Ispitivanje proboja vanjskog plašta (rms): 5,0 kV
• Učinkovitost oklopa 100–1000 MHz≥90 dB

Električni parametri Satec RF-10F:

• Frekvencija (MHz) / Slabljenje (dB/100m) / Maksimalna nazivna snaga (watt)
  • 10 – 2,0 – 3270
  • 100 – 6,4 – 1025
  • 200 – 9,1 – 693
  • 500 – 14,1 – 452
  • 800 – 20,9 – 310
  • 1000 – 25,9 – 253
  • 1500 – 31,0 – – 219
  • 2000 – 35,0 – 195
  • 2500 – 39,0 – 175

Fizički podaci Satec RF-10F

• Naziv proizvoda: RF-7 Flex Satec
• Oznaka: Satec 1,85L/5,0 CF
• Vanjski promjer: 7,3 mm
• Težina kabela: 80 kg/km
• Sadržaj bakra: 53 kg/km
• Maks. vlačna sila: 190 N
