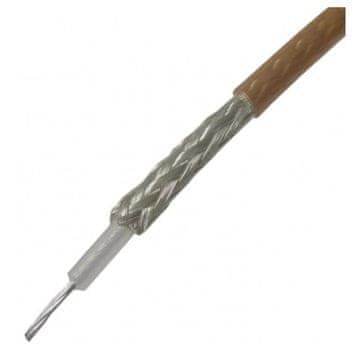

RG316 50ohm fleksibilni RF 3GHz koaksijalni kabel

RG316 50" PTFE FEP koaksijalni kabel – Fleksibilni RF do 3 GHz

Fleksibilni RG316 koaksijalni kabel dizajniran za RF i mikrovalne primjene.

Primjena:

 – RF i mikrovalni sustavi

 – telekomunikacije

 – mjerna i laboratorijska oprema

 – elektronički i industrijski projekti

Tehničke specifikacije:

 – tip: RG316

 – konstrukcija: fleksibilni koaksijalni kabel

 – maksimalna radna frekvencija: 3 GHz

 – impedancija: 50 Ω

 – slabljenje na 1 GHz: 38 dB

 – Faktor brzine (VF) : 69% – kapacitet 32 pF/m

 – radni napon (AC): 900Vrms

 – maksimalni radni napon (AC): 2000Vrms

 – otpor vanjskog plašta na preopterećenje (AC): 2000Vrms

 – minimalni radijus savijanja: 15mm

Konstrukcija kabela:

 – signalna jezgra: 7-žilna žica, Ø – 0,17mm svaka, posrebreni bakreni čelik (troslojna struktura), Ø – 0,5mm

 – dielektrik: PTFE (politetrafluoretilen – Teflon), Ø – 1,52 mm

 – zaslon: jednoslojni zaslon, posrebrena bakrena pletenica, učinkovitost pokrivanja 95%, Ø – 2,59 mm

 – materijal plašta: FEP (fluorirani etilen-propilen) svijetlosmeđe prozirne boje, osigurava visoku kemijsku otpornost, fleksibilan, mehanička oštećenja i visoku otpornost na UV zračenje i starenje, fi – 2,59,

 – maksimalna radna temperatura: do 200°C

Kombinacija PTFE i FEP materijala osigurava vrlo dobru stabilnost električnih i mehaničkih parametara, zbog čega je PTFE jedan od najboljih dielektrika za RF i mikrovalne kabele.

Slabljenje za odabrane frekvencije [ dB/1m ]:

@100MHz – 0,36 dB/1m

@500MHz – 0,62 dB/1m

@1GHz – 1,19 dB/1m

@2GHz – 1,46 dB/1m

@3GHz – 1,90

dB/1m
