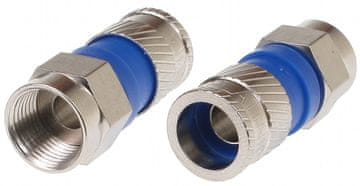

Utikač kompresijski F/6.8-zac-plat
Opis
Kompresijski čep F/6.8-ZAC-plat
Konektor je dizajniran tako da nakon krimpovanja postaje vodonepropusan. Tijekom procesa krimpovanja, plastični element konektora se skuplja (klizanjem mesingane, konusne čahure) na plašt kabela. Materijal od kojeg je izrađena plastična čahura je patentirani Delrin, materijal tvrtke DuPont poznat po kvaliteti svojih proizvoda. Otporan je na UV zračenje i zadržava svoja fizička svojstva na vrlo visokim i niskim temperaturama. Budući da su metalni dijelovi izrađeni od poniklanog mesinga, konektor je potpuno otporan na koroziju. Konektor ima puni prsten koji se, kao rezultat procesa kompresije konektora (uzdužne i aksijalne kompresije), izbočuje prema unutra. Dimenzije su odabrane tako da se nakon kompresije konektor steže na plašt kabela silom dovoljno jakom da spriječi odvajanje konektora od kabela, a opet dovoljno laganom da se izbjegne oštećenje strukture kabela. Uspoređujući ovaj konektor s drugima, vrijedi napomenuti da brzina, pouzdanost montaže i stabilnost spoja nadmašuju njegovu cijenu.
- Vrsta konektora: „F“ utikač
- Pričvršćivanje elemenata konektora: Kompresijsko pričvršćivanje
- Namjena: Koaksijalni kabel
- Frekvencijski raspon: 0 GHz … 3 GHz
- vswr: < 1,1
- Impedancija: 75 Ω
- Gubitak povratnog signala: 30dB
- Pričvršćivanje žice: Nema
- Promjer kabela: maks. 6,8 mm
- Zaštita na 1 GHz: 100 dB
- Montaža zaštite: Kompresijska montaža
- Plastična čahura: DuPont Delrin 527UV*
- Materijal: Mesing (poniklan)
- Brtva: EPDM
- Vodootpornost: Da
- Primjer primjene: Triset113
- Težina: 0,075 kg
- Dimenzije: Ø 13 mm x 27 mm
- Jamstvo: 2 godine
Odabrane značajke:
- Široko radno područje
- Vodootporna veza između konektora i kabela
- Otpornost na koroziju – izrađen u potpunosti od obojenih metala i najkvalitetnijeg dielektrika
- Vrlo nisko slabljenje u cijelom radnom području
- Izvrsno usklađivanje s dalekovodom u cijelom radnom području
- Pravilno krimpirani konektor nemoguće je slomiti
- Dizajn je zaštićen brojnim patentima
- Za krimpiranje koristite alat za krimpiranje ZAC/PCT / ZAC/TR-255
