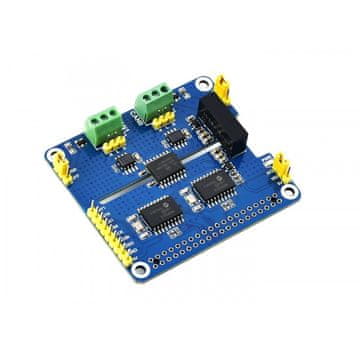

Waveshare 2-kanalno izolirano CAN proširenje sabirnice za Raspberry Pi

2-kanalno izolirano CAN sabirničko proširenje za Raspberry Pi

Ovo proširenje posebno je dizajnirano za korisnike Raspberry Pi-ja kojima je potrebna stabilna i sigurna dvokanalna CAN sabirnička komunikacija. Korištenjem čipova MCP2515 i SN65HVD230 te digitalne izolacije signala, ovaj modul pruža visoku kvalitetu i performanse.

Značajke modula:

• 2-kanalna CAN komunikacija osigurava optimalne uvjete za prijenos podataka
• Izolacija napajanja osigurava stabilizaciju izoliranog napona, eliminirajući potrebu za dodatnim napajanjem sučelja
• Digitalna izolacija signala osigurava veću sigurnost, stabilnost i imunitet na smetnje
• Ugrađene TVS diode pružaju zaštitu od elektrostatskih pražnjenja i prenapona
• Ugrađeni završni otpornici od 120 Ω prilagođavaju se raznim postavkama
• Dodatni SPI konektor omogućuje suradnju s drugim sustavima

Specifikacije:

• CAN kontroler MCP2515
• CAN primopredajnik SN65HVD230
• SI8642ED Digitalni izolator
• RT9193–33 Integrirani krug napajanja
• B0505LS-1W Modul za izolaciju napajanja
• SM24CANB TVS diode
• Standardni Raspberry Pi 40-pinski GPIO konektor

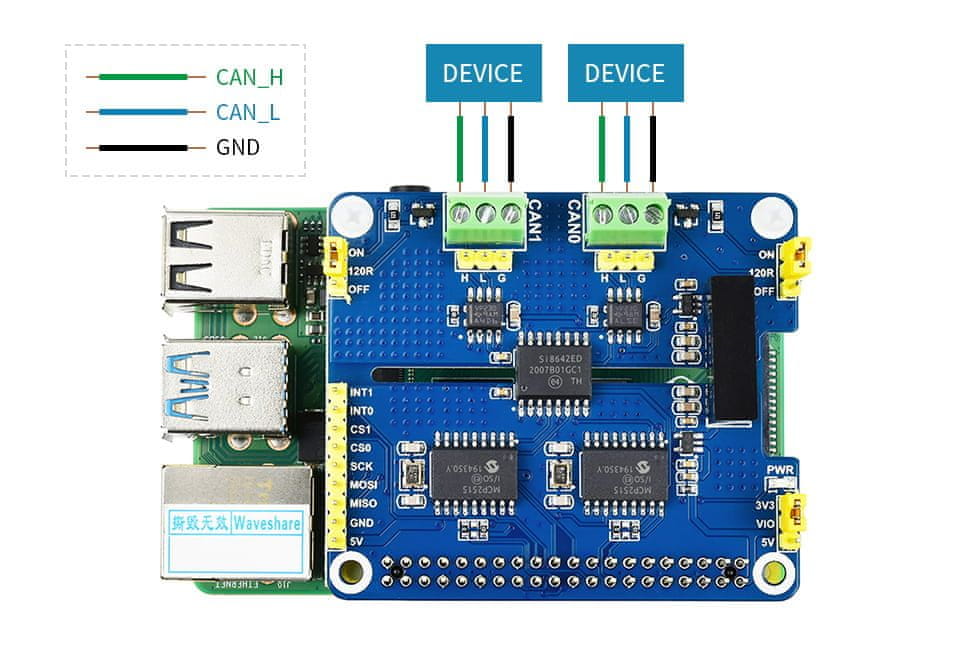

• CAN sabirnički konektor
• SPI sučelje za korištenje s drugim mikroprocesorskim modulima
• Odabir otpornika za završetak od 120 Ω
• Odabir naponskih razina digitalnog signala 3,3 V/5 V
• Indikator napajanja
• MCP2515 CAN bus kontroler

• Napon napajanja: 5 V
• CAN bus primopredajnik SN65HVD230
• Naponske razine digitalnih signala: 3,3 V/5 V
• SPI upravljačka sabirnica
• Dimenzije: 65 × 56,5 (mm)

Zahvaljujući funkcionalnosti i pouzdanosti ovog 2-kanalnog izoliranog CAN sabirničkog proširenja za Raspberry Pi, moći ćete učinkovito razvijati svoje projekte i aplikacije temeljene na Raspberry Pi-ju.
