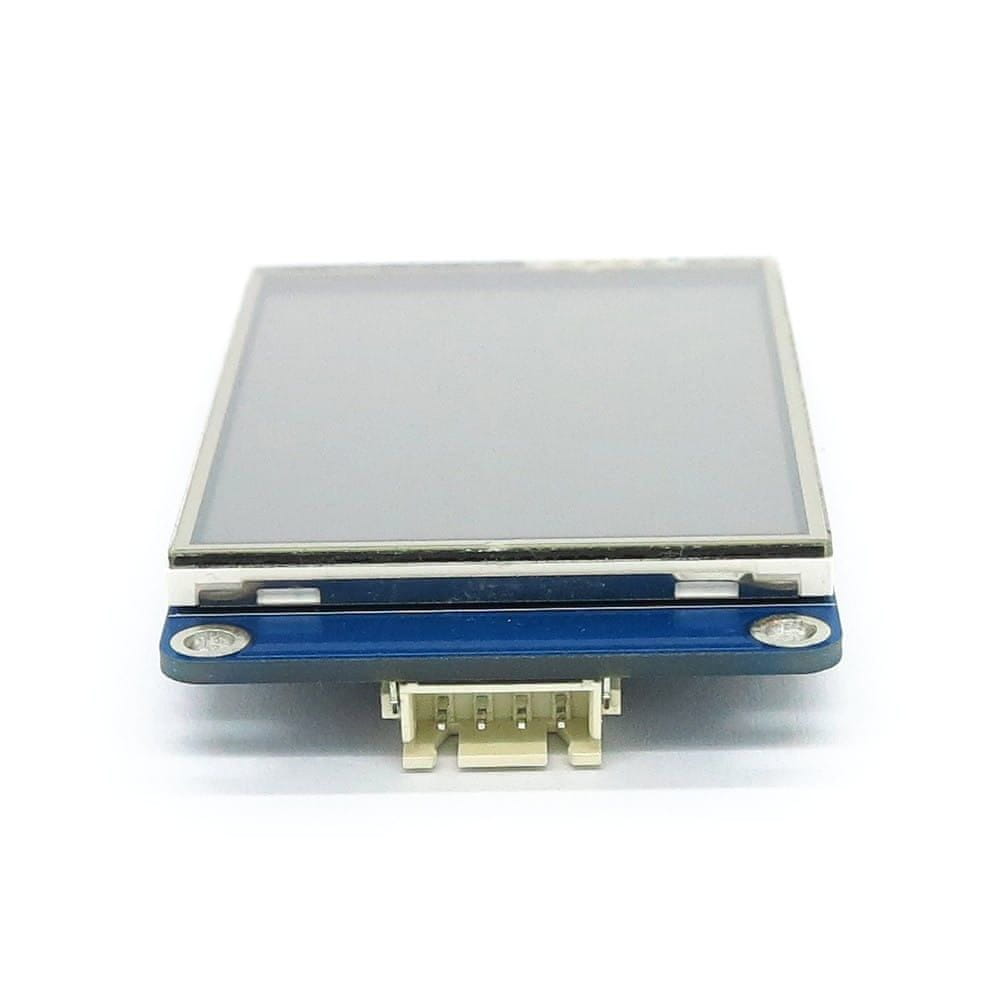

Nextion Basic 2,4" 320 x 240 NX3224T024 rezistivni zaslon osjetljiv na dodir
Partnerska prodaja
Nextion Basic NX3224T024 je savršen zaslon za brze HMI projekte korištenjem lako dostupnih alata
Cijeli opis
41,20 €
Načine i cijenu dostave određuje
Extrastore Sp. z o.o.
41,20 €
Besplatna dostava
15.10.2026 -
16.10.2026
dostava za Zagreb i okolicu
od 0 €
15.10.2026 -
16.10.2026
predviđena dostava za ostale županije
od 0 €
Opis
Nextion Basic NX3224T024 je savršen zaslon za brze HMI projekte korištenjem lako dostupnih alata.
Zaslon se kontrolira putem UART serijske sabirnice. Zaslon se preporučuje za Arduino, Raspberry PI i sustave s ESP8266 mikrokontrolerima.
Ako trebate brzo dizajnirati sučelje s gumbima, grafovima, raznim kontrolama i jednostavnim unosom podataka za operatera, odgovor ćete pronaći u Nextion seriji.
Nextion zasloni podijeljeni su u tri skupine na temelju njihove sofisticiranosti, hardverskih mogućnosti i procesorske snage.
- Basic – osnovna verzija.
- Poboljšana – u usporedbi s Osnovnom, ima eprom memoriju, GPIO linije i RTC takt.
- Inteligentna – u usporedbi s Poboljšanom, sadrži mnoge nove napredne grafičke kontrole.
Specifikacija predstavljenog Nextion Basic NX3224T024 zaslona:
- Veličina: 2.4″
- Rezolucija: 320*240
- Zaslon osjetljiv na dodir: otporni
- Broj boja: 65536
- Flash memorija: 4 MB
- RAM memorija: 3584 bajta
- Takt MCU-a: 48 MHz
- SKU: IM150416002
- Struja: 90mA
Nextion Editor
Grafički raspored i funkcionalni elementi zaslona mogu se vrlo jednostavno i brzo dizajnirati pomoću ovog besplatnog računalnog programa.
Svaki zaslon može sadržavati mnogo funkcionalnih elemenata, tzv. widgeta, koji uključuju:
- Tekst : tekstualno polje koje se može mijenjati dok zaslon radi.
- Broj : numeričko polje koje se može mijenjati i mikrokontrolerom i interaktivnom tipkovnicom na zaslonu.
- Gumb : gumb. Mikrokontroler lako registrira i pritisak i otpuštanje gumba.
- Traka napretka : traka napretka. Vrijednost ove trake može se lako postaviti odgovarajućom naredbom.
- Slika : omogućuje vam stvaranje pozadine zaslona ili umetanje fragmenata slike bilo gdje na zaslonu.
- Mjerač : analogni je indikator s jednom iglom.
- Valni oblik : Koristi se za crtanje do četiri grafa.
- Klizač : klizač pomoću kojeg možete postaviti različite parametre, varijable u programu.
- Potvrdni okvir : potvrdni okvir. Svaki dodir prebacuje njegovo stanje u suprotno.
Pomoću miša umetnite potrebne funkcionalne elemente na zaslon i odredite njihovu veličinu i položaj.
Završen projekt pripremljen u softveru Nextion Editor može se prenijeti na zaslon na dva načina:
- Prenesite odgovarajuću datoteku projekta na SD karticu i umetnite je u zaslon. Nakon uključivanja napajanja, zaslon će automatski prenijeti projekt u svoju flash memoriju. Ovo je dobar način slanja ažuriranja softvera putem interneta.
- Ako je zaslon spojen na računalo ( pomoću USB-TTL pretvarača ), jednostavno kliknite gumb UPLOAD i program će se automatski prenijeti na zaslon putem USB-a.
Kako spojiti Nextion zaslone na mikrokontroler:
Zaslon komunicira s upravljačkim mikrokontrolerom putem UART serijske sabirnice, tako da trebate spojiti samo 4 pina:
- +5V : napajanje
- TX : podaci koji izlaze iz zaslona (npr. pritisnuta je tipka 1) trebaju biti spojeni na RX mikrokontrolera.
- RX : ulazni podaci za zaslon (npr. prikaz temperature) trebaju biti spojeni na TX mikrokontrolera.
- GND : uzemljenje napajanja
Nextion kao zaslon za Arduino
Ako je softver mikrokontrolera kreiran na temelju Arduino IDE-a, tada se i u ovom slučaju proizvođač pobrinuo za mnoga pojednostavljenja. Nextion biblioteka za prikaz koju je kreirao i stavio na raspolaganje proizvođač omogućuje vrlo jednostavan način upravljanja elementima prikazanim na zaslonu. Primjer softvera dostupan je na našem blogu .
Za napajanje zaslona, radije koristimo namjenski FOCA modul ili dijagram spajanja u nastavku.
Kao napajanje se može koristiti:
Tehnička podrška za Nextion zaslone.
Kada kupite Nextion zaslon, odmah dobivate niz tehničke podrške:
- Prekrasan video tečaj na poljskom, gdje iz lekcije u lekciju učite o pojedinačnim elementima zaslona. Ovaj tečaj uključuje mnoštvo detalja o softveru zaslona i Arduino softveru.
- Na popularnom forumu o elektronici postoji povezana tema s video vodičem gdje možete postavljati pitanja, predstaviti svoj nefunkcionalni kod i sve što je vezano uz tehničke probleme s Nextion zaslonima.
- Izravno od naše tvrtke telefonom ili e-poštom.
- Biblioteke za Arduino i Raspberry Pi dostupne su za preuzimanje s web stranice proizvođača.
- STL datoteke kućišta za 3D ispis dostupne su za preuzimanje s web stranice proizvođača.
Komplet uključuje:
- Nextion zaslon
- USB adapter za napajanje
- Priključni kabeli s utikačem.
Korisne poveznice :
- Dobrodošli na naš blog .
- Web-mjesto proizvođača Osnovni zasloni
- Program za uređivanje sučelja NEXTION EDITOR
- Upute za NEXTION EDITOR
- Opis naredbi koje podržavaju zasloni NEXTION .
- Biblioteka Arduino
- Biblioteka Raspberry Pi
- STL datoteke slučaja za 3D ispis
- Video tutorial
Usporedba zaslona Nextion Basic serije:
| MODEL PARAMETAR | NX3224T024 | NX3224T028 | NX4024T032 | NX4832T035 | NX4827T043 | NX8048T050 | NX8048T070 |
|---|---|---|---|---|---|---|---|
| Veličina | 2,4" | 2,8" | 3,2" | 3,5" | 4,3" | 5,0" | 7,0" |
| Rezolucija | 320*240 | 320*240 | 400*240 | 480*320 | 480*272 | 800*480 | 800*480 |
| Zaslon osjetljiv na dodir | RTP | RTP | RTP | RTP | RTP | RTP | RTP |
| RTP | Boje | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 |
| 65536 | 65536 | Fleš memorija (MB) | 4 | 4 | 4 | 16 | 16 |
| 16 | 16 | RAM memorija (bajt) | 3584 | 3584 | 3584 | 3584 | 3584 |
| 3584 | 3584 | Jezgra | ARM 7 48MHz | ARM 7 48MHz | ARM 7 48MHz | ARM 7 48MHz | ARM 7 48MHz |
| ARM 7 48MHz | ARM 7 48MHz | EEPROM | — | — | — | — | — |
| — | — | — | — | GPIO-i | — | — | — |
| — |  |
 |
 |
 |
 |
 |
 |
| — | — | — | — | — | — | — | — |
| — | Slike | Dimenzije (cm) | 127,54 | 127,54 | 127,54 | 127,54 | 14104 |
| 14104 | 19144 | Težina (g) | 62 | 71 | 75 | 85 | 141 |
| 174 | 350 | SKU | IM150416002 | IM150416004 | IM150416005 | IM150918001 | IM150416003 |
IM150416006
IM150416007
Podatkovni list
