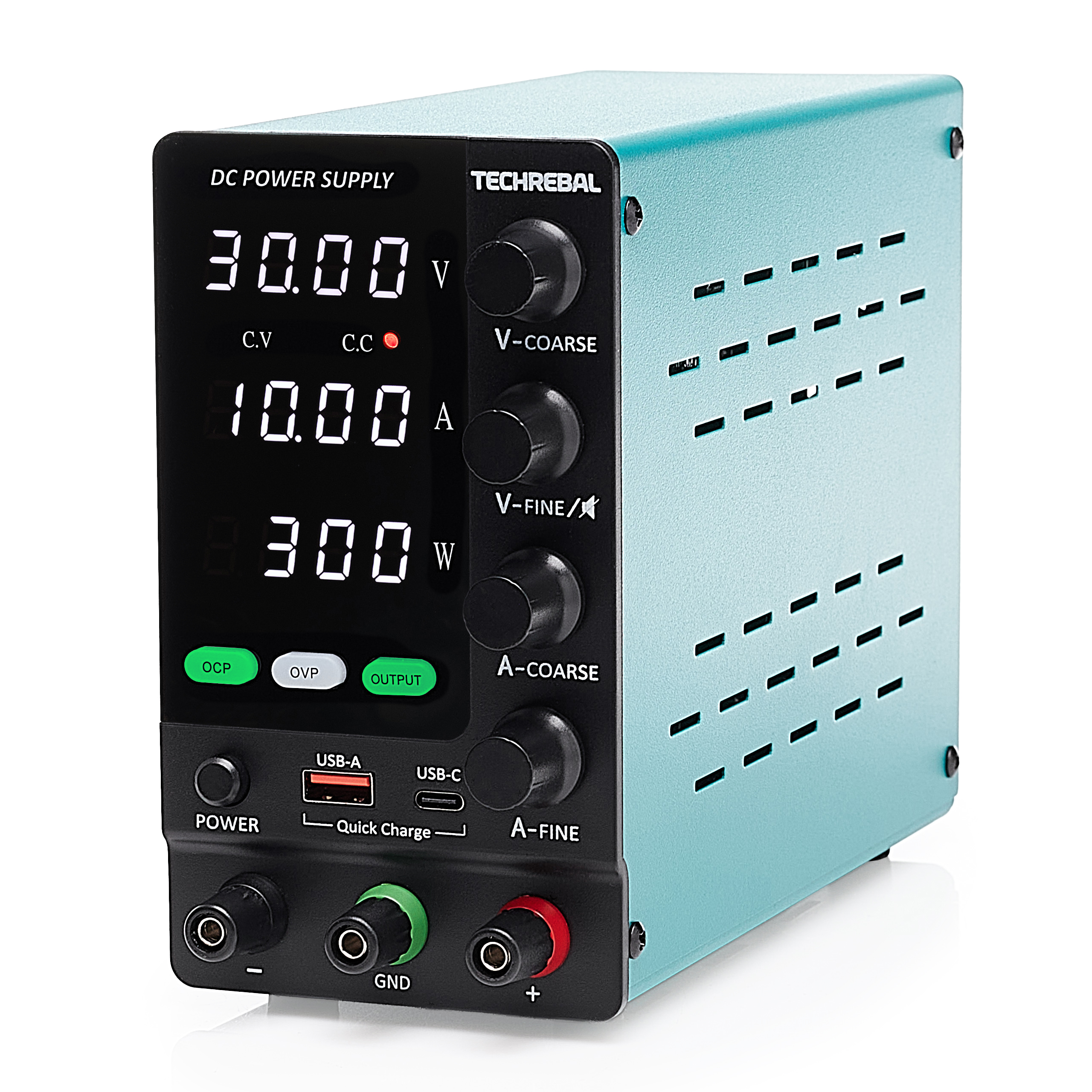

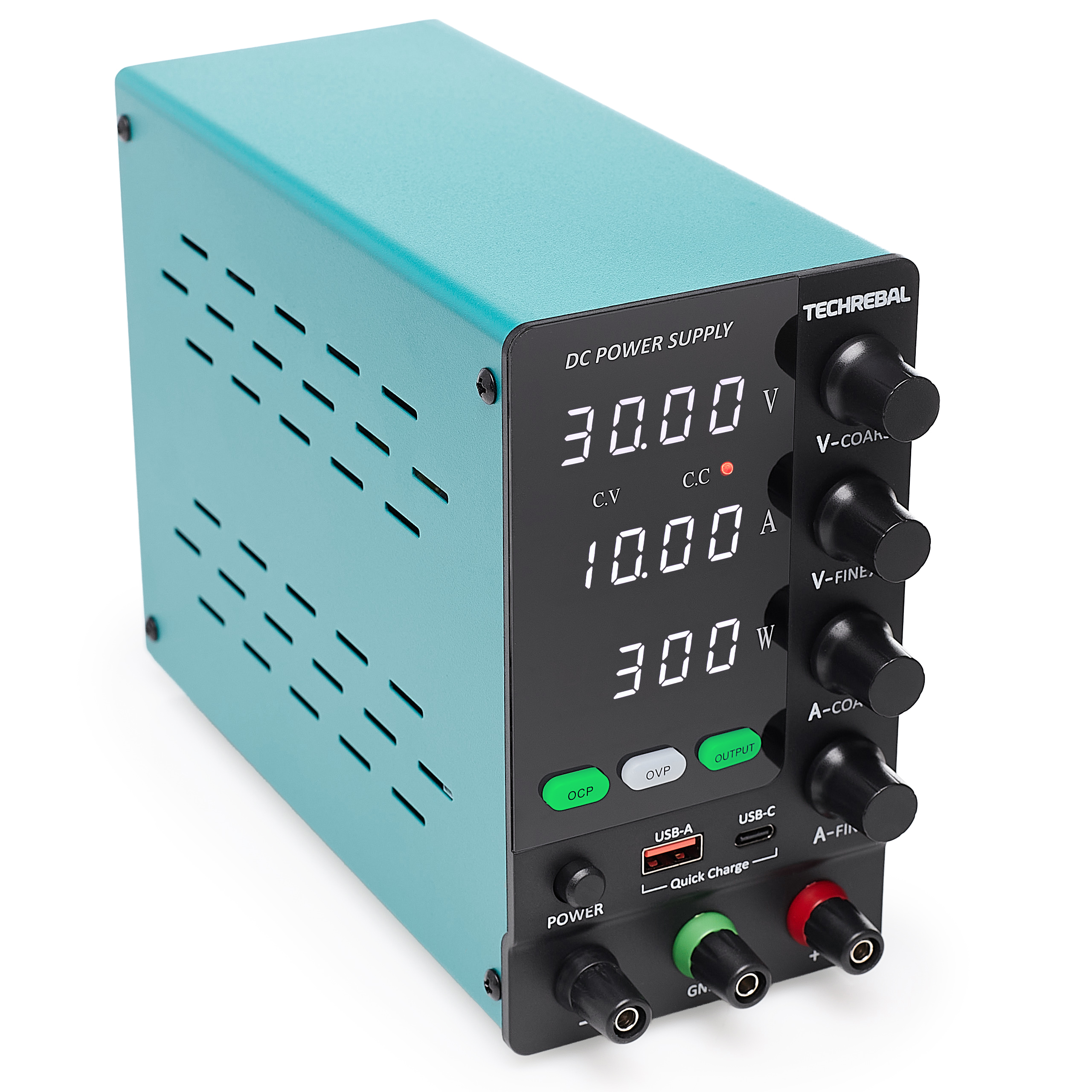

Techrebal SPS-C3010S 30V 10A Laboratorijski adapter za napajanje s funkcijom punjenja baterije

Techrebalov servisni adapter za napajanje nezamjenjiv je uređaj u svakoj radionici za popravak elektronike, idealan za popravke i napajanje raznih uređaja. Ima precizno reguliran izlazni napon u rasponu od 0 do 30V i maksimalnu struju od 10A. Također može puniti baterije. Njegova svestranost čini ga idealnim ne samo za profesionalne radionice, već i za kućne radionice ili napredni znanstveni rad. Neizostavan je dio opreme koji omogućuje učinkovito i precizno podešavanje snage potrebama napajanih uređaja.

✅ Ključne značajke:

• Mogućnost punjenja baterija
• Glatka regulacija napona i struje
• CV način rada konstantni izlazni napon
• CC način rada konstantna izlazna struja
• Jasan zaslon
• Čvrsta konstrukcija izrađena od visokokvalitetnih materijala
• Istovremeno očitavanje napona i struje koja teče na izlazu
• Zaštitni sustav od kratkog spoja strujni krug, pregrijavanje i preopterećenje
• Gumb za uključivanje/isključivanje izlaznog napona bez potrebe za isključivanjem cijelog napajanja
• USB-C i USB priključak za punjenje maks. 18W – podrška za QC (brzo punjenje) punjenje

Techrebal SPS-C3010S je stabilizirano laboratorijsko napajanje s glatkom regulacijom napona od 0 do 30 V i regulacijom struje od 0 do 10 A. Njegove glavne prednosti su visoka točnost, mogućnost punjenja baterija i jasan LCD zaslon. Napajanje se hladi tihim ventilatorom s regulacijom temperature.

Napajanje je opremljeno zaslonom. Prikazane vrijednosti su jasno vidljive u svim uvjetima osvjetljenja. Na vrhu prednje ploče nalazi se zaslon označen slovom V – ovo je voltmetar koji mjeri napon postavljen na izlaznim terminalima laboratorijskog napajanja. U sredini se nalazi zaslon označen slovom A – ovo je ampermetar. Ampermetar mjeri struju koja teče iz napajanja. Na dnu se nalazi zaslon W Ah koji prikazuje trenutnu snagu (W) ili punjenje (Ah).

✅ Jedinstvena mogućnost punjenja baterije

Za razliku od mnogih drugih napajanja na tržištu, Techrebal SPS-C3010S nudi mogućnost punjenja različitih vrsta baterija, što ga čini svestranim i praktičnim.

✅ Neusporediva preciznost

Zahvaljujući korištenju najkvalitetnijih komponenti i detaljnoj pažnji posvećenoj detaljima, ovo napajanje nudi preciznu i pouzdanu regulaciju izlazne struje i napona pomoću intuitivnih gumba.

✅ Pažljivo dizajnirana konstrukcija

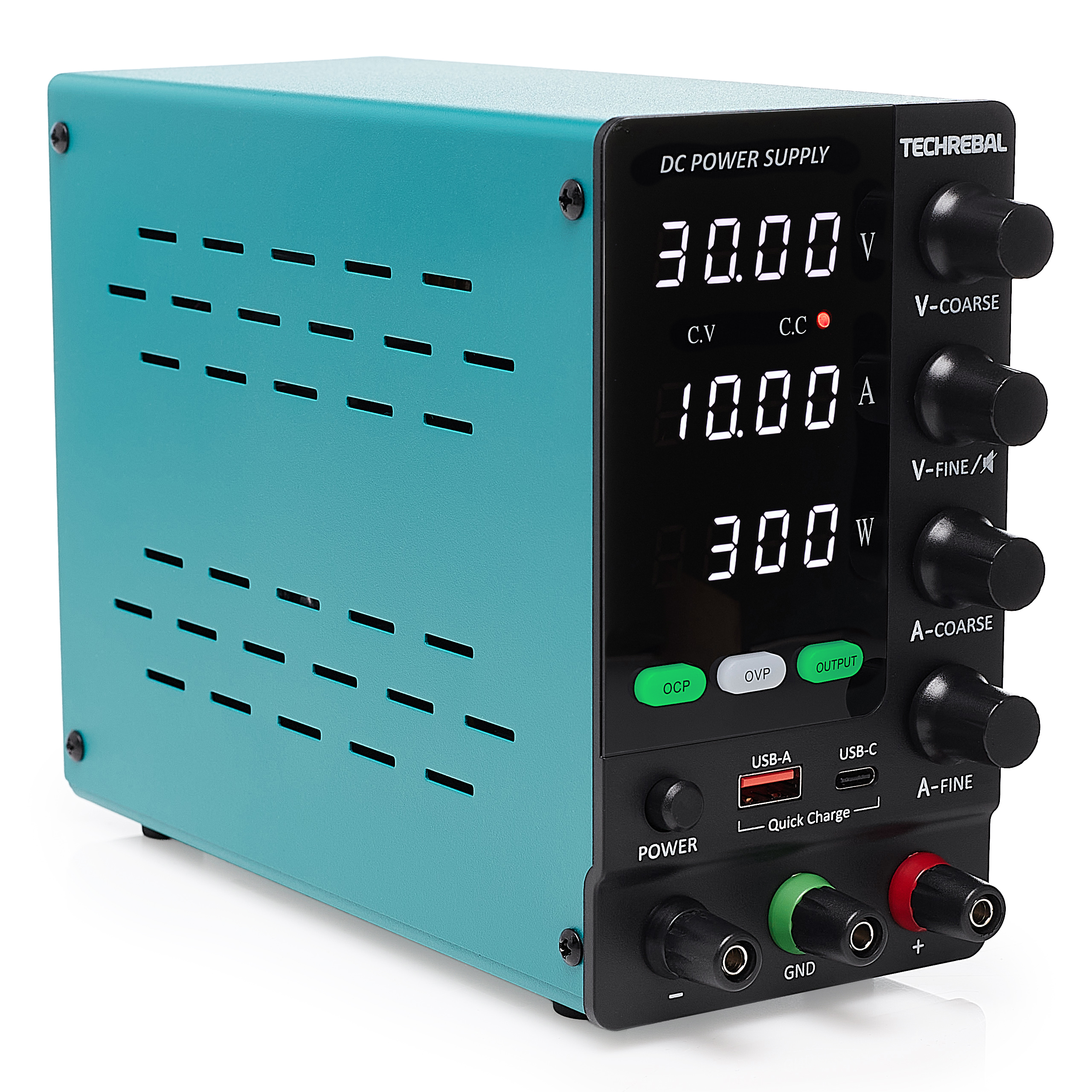

Čvrsto metalno kućište napajanja u kombinaciji s gumenim nožicama jamči izolaciju elektronike od drugih potencijala, što je posebno važno pri korištenju na metalnim radnim pločama.

✅ Brzo USB i USB-C QC punjenje

Dva različita priključka za punjenje omogućuju brzo punjenje mobilnih telefona i elektroničkih uređaja za popravak pomoću tehnologije brzog punjenja.

✅ Lako čitljiv precizni zaslon

Zahvaljujući svijetlom i velikom zaslonu, ovo napajanje omogućuje brzo i praktično očitavanje vrijednosti izlaznog i ulaznog napona i struje. Vrijednosti su jasno vidljive u svim uvjetima osvjetljenja, što uvelike olakšava korištenje uređaja u raznim radnim okruženjima. Točan prikaz napona do 0,01 V i struje do 0,001 A.

✅ Precizno podešavanje vrijednosti

Korištenje enkodera u dizajnu omogućuje vrlo precizno podešavanje napona i struje.

1. Pritiskom na gumb mijenja se podešena znamenka s desna na lijevo.
2. Okretanjem gumba mijenja se podešena vrijednost.

✅ Visoki sigurnosni standardi

Techrebal, osiguravajući sigurnost i uređaja i korisnika, opremio je napajanje naprednom zaštitom od preopterećenja i topline. Osim toga, aktivno hlađenje implementirano je pomoću ugrađenog ventilatora koji se automatski pokreće kada se temperatura hladnjaka poveća, brzo smanjujući temperaturu unutar uređaja.

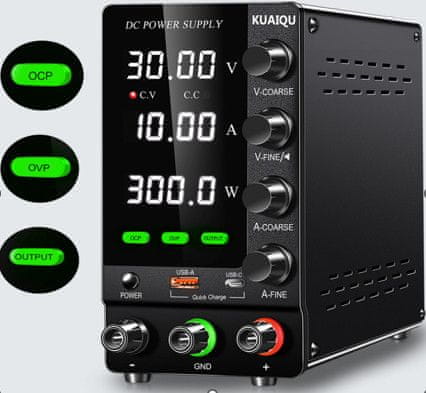

✅ OCP funkcija

OCP (Over Current Protection) – zaštita od strujnog preopterećenja

Kada struja na bilo kojem od vodova za napajanje premaši maksimalnu dopuštenu vrijednost koju napajanje može podnijeti, sustav automatski isključuje napajanje. To je namijenjeno zaštiti i samog napajanja i uređaja spojenih na njega od oštećenja.

✅ OVP funkcija

OVP (Zaštita od prenapona) – zaštita od prenapona

Kada se otkrije prenapon, napajanje se isključuje i može se ponovno pokrenuti tek nakon što se kvar popravi. Ova zaštita štiti matičnu ploču i ostale spojene komponente od oštećenja uzrokovanih previsokim naponom.

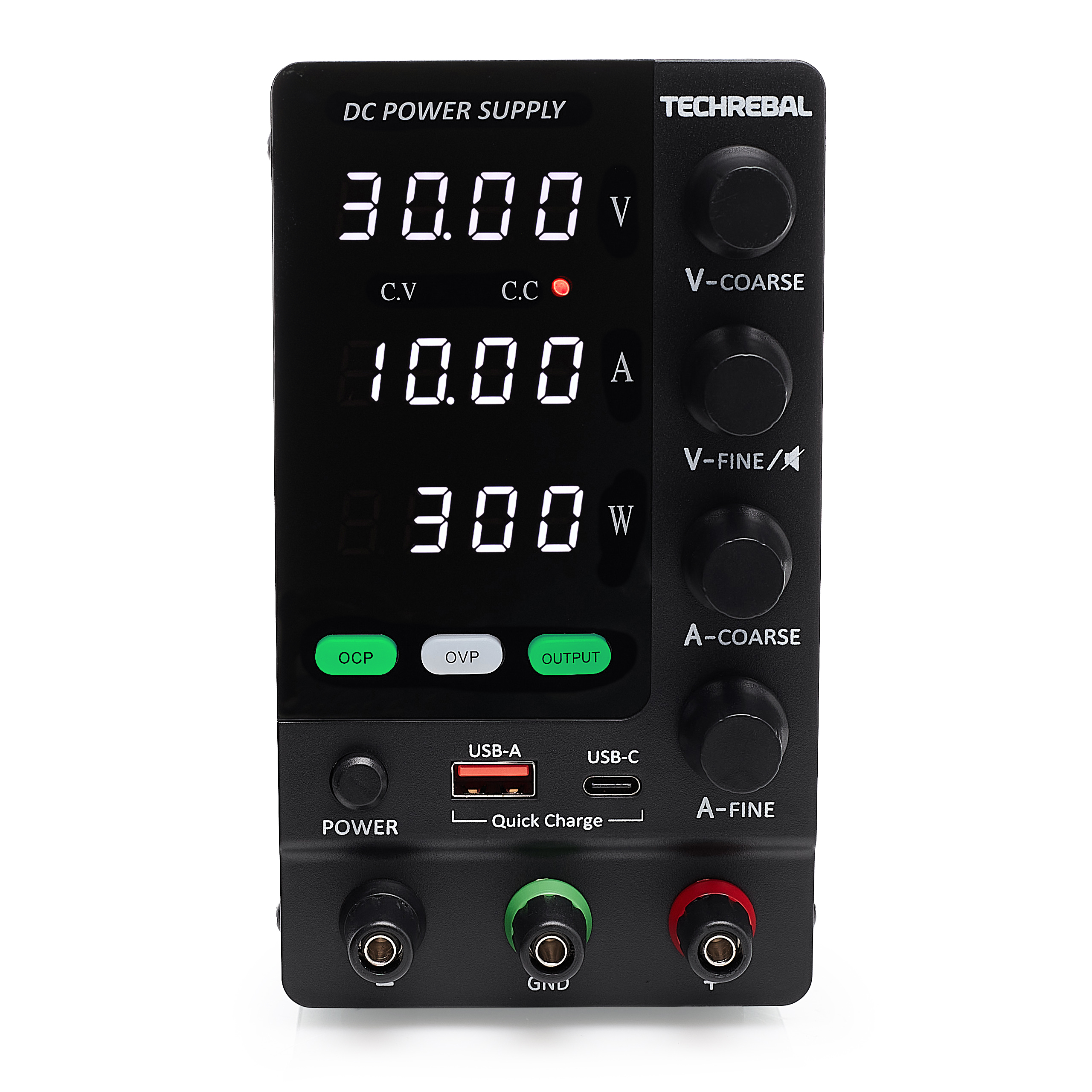

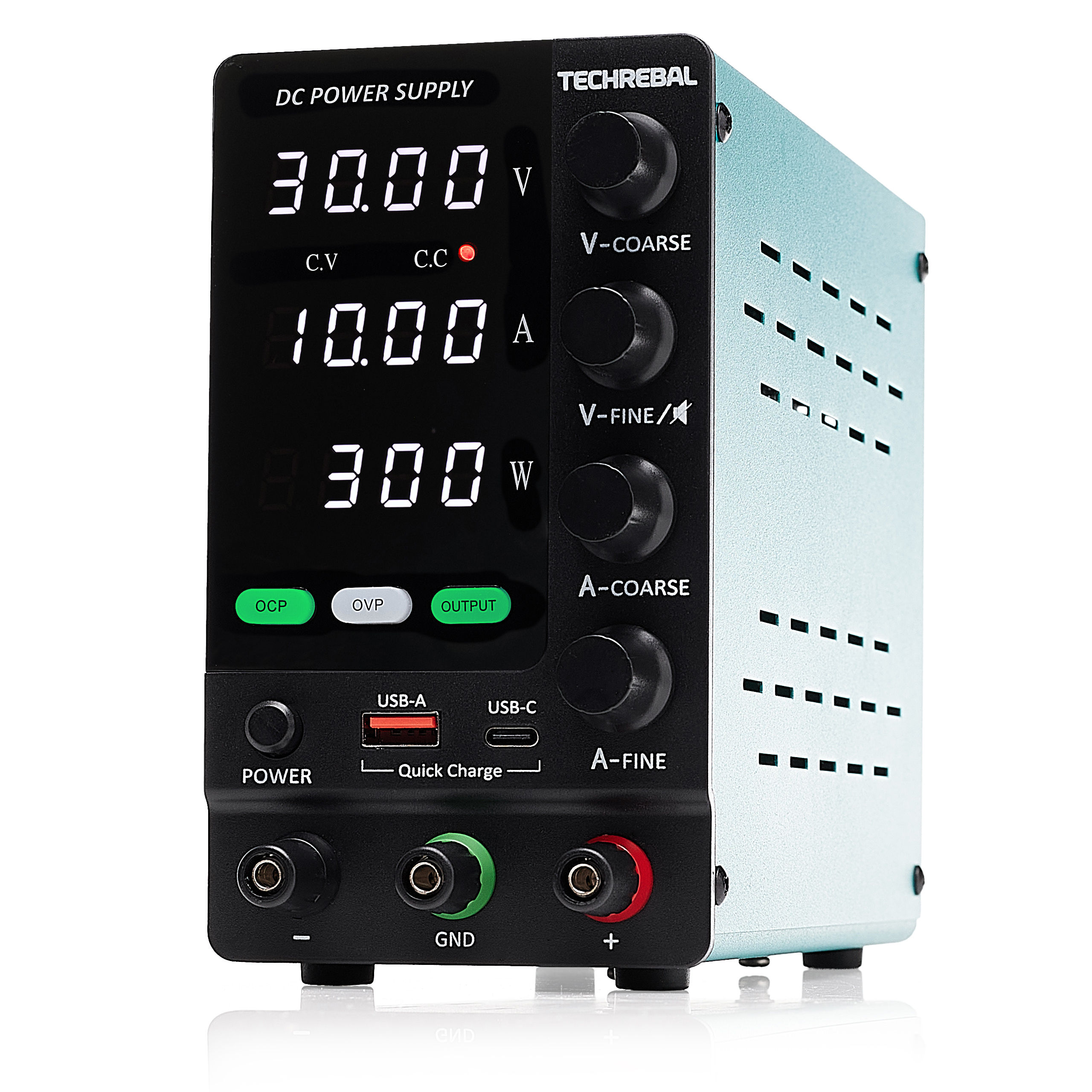

✅ Konstrukcija napajanja

1. Prikaz napona
2. Prikaz struje
3. Prikaz napajanja
4. Pokazatelj CV i CC
5. Funkcijska tipka za punjenje baterije
6. Funkcijska tipka OCP
7. Negativni (-) priključak
8. Priključak za uzemljenje
9. Pozitivni (+) priključak
10. Prekidač izlaznog napona
11. USB-A priključak
12. USB-C priključak
13. Glavni prekidač
14. Enkoder za podešavanje struje
15. Enkoder za podešavanje napona

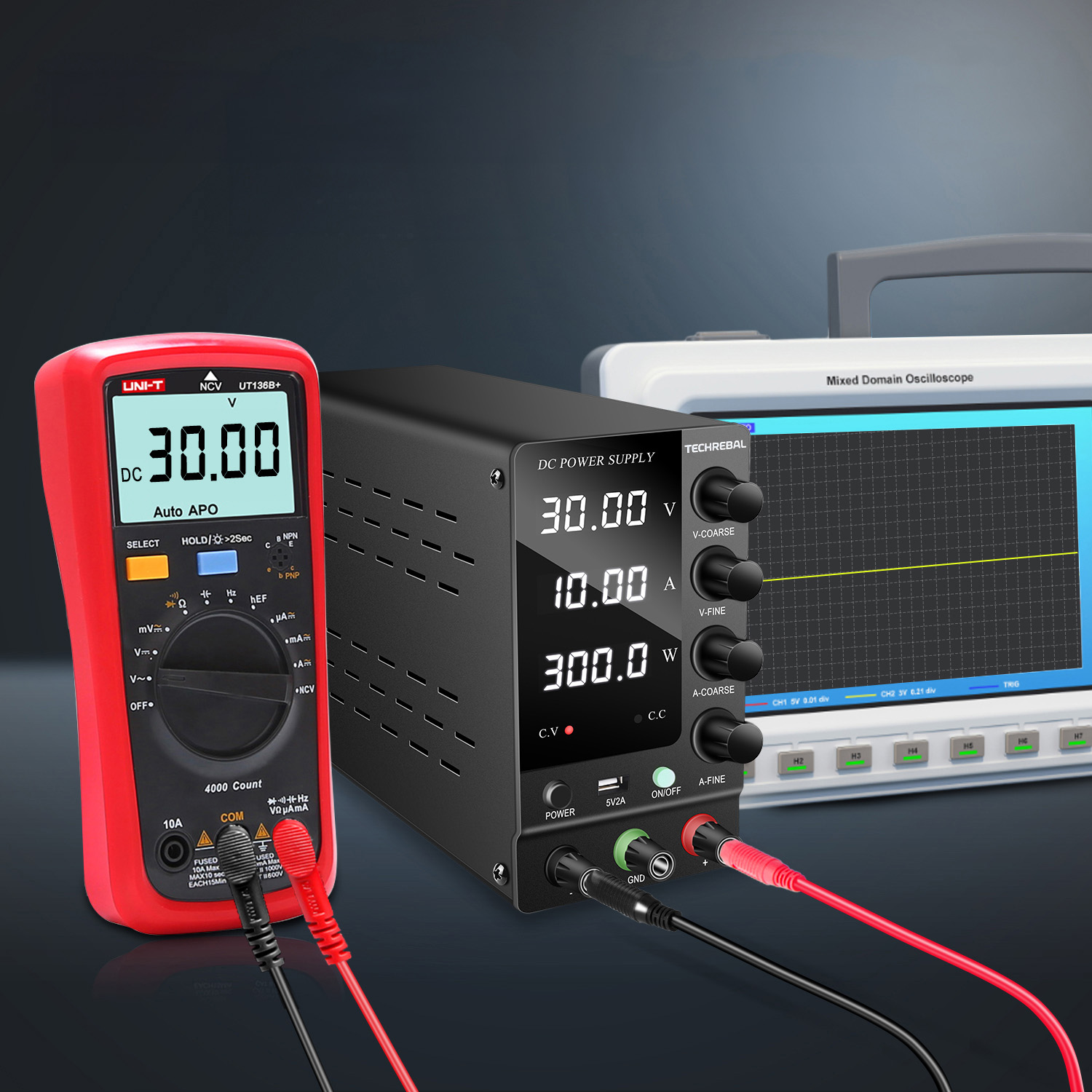

Izlazni napon se podešava pomoću jednog višeokretnog potenciometra. Izlazni napon se može glatko podešavati u rasponu od 0V do 30V . Rezolucija ugrađenog voltmetra omogućuje podešavanje izlaznog napona na 0,01 V. To je savršeno dovoljno za servisne, radioničke i laboratorijske primjene. Opcionalno, korištenjem vanjskog voltmetra spojenog paralelno na izlaz laboratorijskog napajanja, možete precizno manipulirati potenciometrima kako biste dodatno povećali rezoluciju podešavanja. Napajanje može raditi u dva načina rada:

CV (Konstantni napon) – stabilizacija izlaznog napona. Crvena LED dioda na prednjoj ploči svijetli. U praksi to znači da napajanje stabilizira postavljeni napon. Ako je izlaz postavljen na 12,0 V, bez obzira na opterećenje od 0,5 A ili 7,5 A, postavljeni napon ostat će konstantan (stabiliziran). Tek nakon prekoračenja maksimalnog strujnog kapaciteta od 10,0 A napon počinje padati. Prema Ohmovom zakonu, struja koja teče prisiljava opterećenje.

CC je kratica za Konstantnu struju – stabilizacija izlazne struje. Crvena LED dioda na prednjoj ploči svijetli. U praksi to znači da napajanje stabilizira postavljenu struju i ne dopušta njezino prekoračenje. Ovaj način rada se rjeđe koristi. Na primjer, ako je gornja vrijednost struje postavljena na 4,5 A (granica) pomoću potenciometra za struju, ta vrijednost neće biti prekoračena na izlazu. Naravno, ako opterećenje spojeno na izlaz laboratorijskog napajanja prisiljava nižu struju, napajanje će se automatski prebaciti u CV način rada.

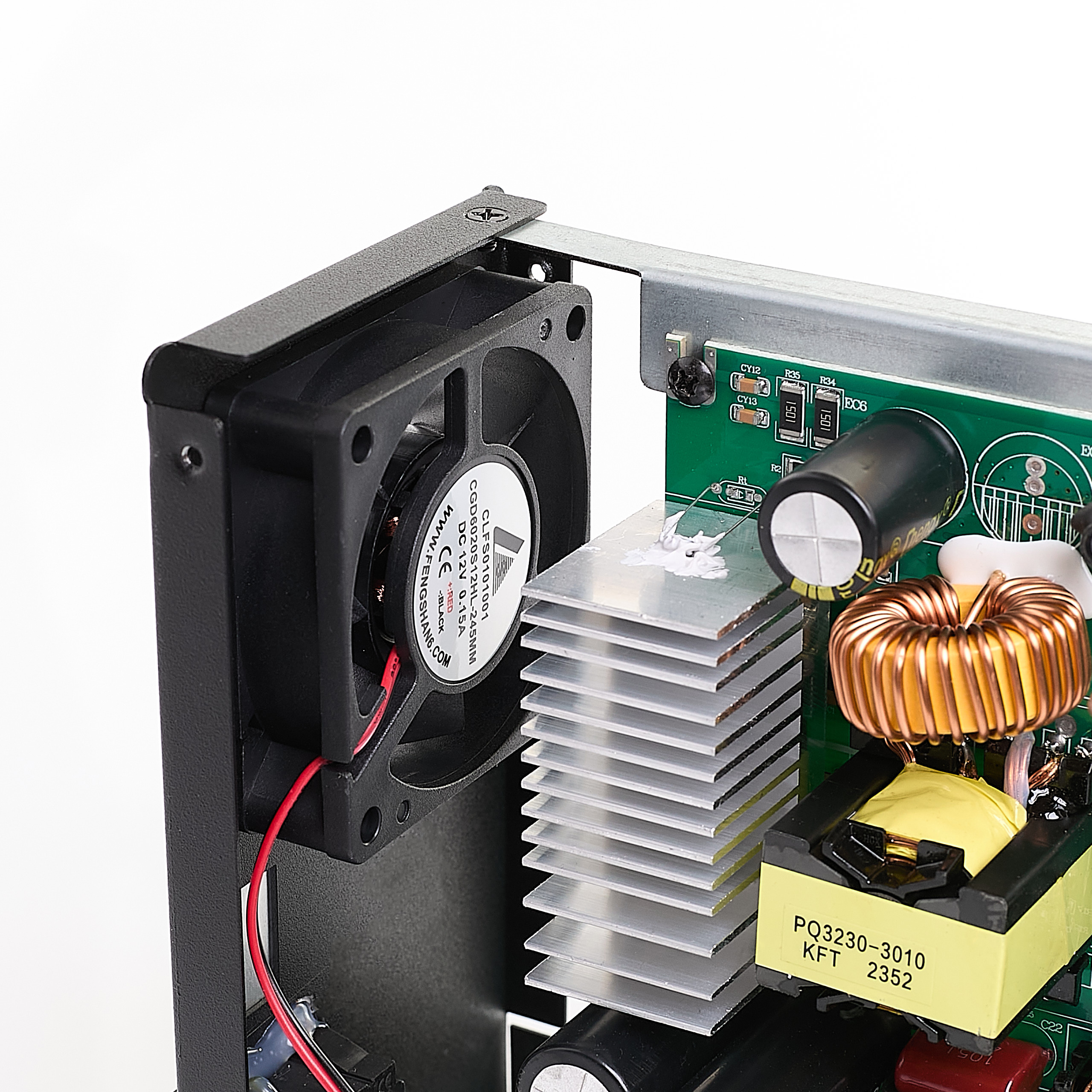

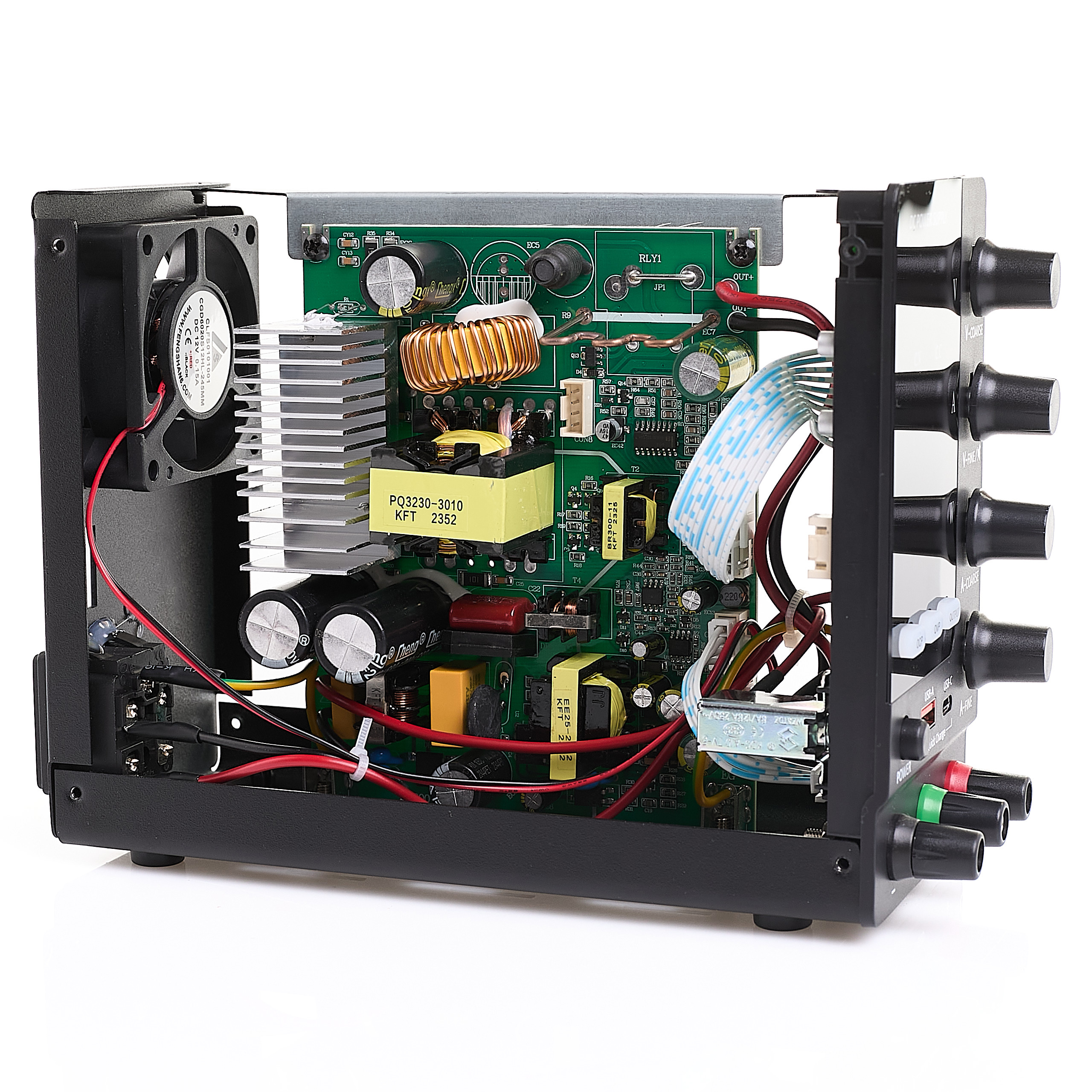

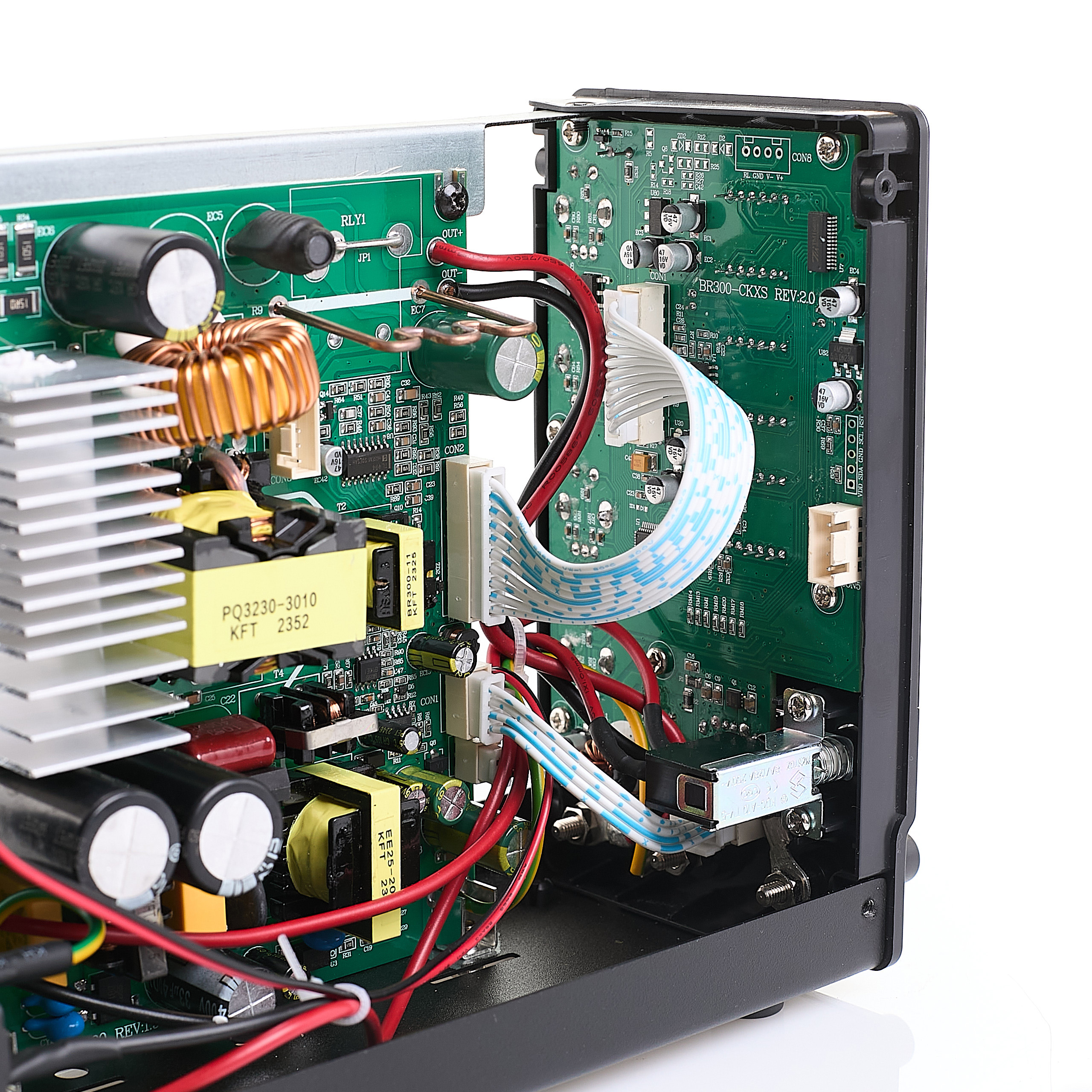

Napajanje SPS-C3010S aktivno odvodi toplinu pomoću ugrađenog ventilatora (hladnjaka), koji se uključuje kada se zagrije. Napajanje je dizajnirano za kontinuirani rad. Izlaz napajanja može se spojiti serijski, paralelno ili simetrično na drugo napajanje sličnog dizajna. Maksimalna izlazna snaga napajanja SPS-C3010S je 300 W = napon 30 V x izlazna struja 10 A. Ovo laboratorijsko napajanje ima kompaktnu, malu veličinu i smješteno je u metalnom kućištu s nožicama koje stabiliziraju napajanje na stolu. Osim toga, plastične nožice izoliraju elektroniku napajanja od drugih potencijala, kao što može biti slučaj s metalnim radnim stolovima.

⚡️⚡️⚡️ Funkcija punjenja

Različite specifikacije napona punjenja baterije (stvarne specifikacije ovise o propisima proizvođača baterije). Napon punjenja za litijeve, olovne i litij-željezne baterije je 1,15 puta veći od njihovog nominalnog napona, a napon punjenja za nikal-metal hidridne baterije je 1,17 puta veći od njihovog nominalnog napona.

1. Uključite napajanje: Zatim podesite gumbe za podešavanje napona i struje na željenu vrijednost. Napomena: Postavite ukupni napon punjenja na 1,15 puta veći od nazivnog napona baterije koja se puni. Postavite struju punjenja na 0,2C (C = ukupni kapacitet baterije u Ah). Na primjer, ako je ukupni kapacitet baterije 5000 mAh, postavite struju punjenja na 1A.
2. Spojite žice: Spojite pozitivni i negativni pol glavne jedinice za napajanje i baterije koja se puni s izlaznom žicom. Pritisnite gumb „OUTPUT“ za početak punjenja.

✅ Specifikacija:

• Napon napajanja: 200–240V AC / 50–60Hz
• Raspon izlaznog napona: 0–30V
• Raspon izlazne struje: 0–10A
• Točnost prikaza napona: 10mV
• Točnost prikaza struje: 1mA
• Zaštite: prenapon, preopterećenje, temperatura
• Radna temperatura: 0–40℃; Vlažnost: <80% RH
• Temperatura skladištenja: –10–70℃; Vlažnost: <70% RH
• Osigurač: 1× 5×20mm 3.15A

Regulacija napona:

• Regulacija opterećenja (10–100%): 50mV
• Regulacija linije (200–240V AC): 20mV
• Valovitost i šum: 30mV

Regulacija struje:

• Regulacija opterećenja (10–100%): 20mV
• Regulacija linije (200–240V AC): 20mV
• Valovitost i šum: 10mV

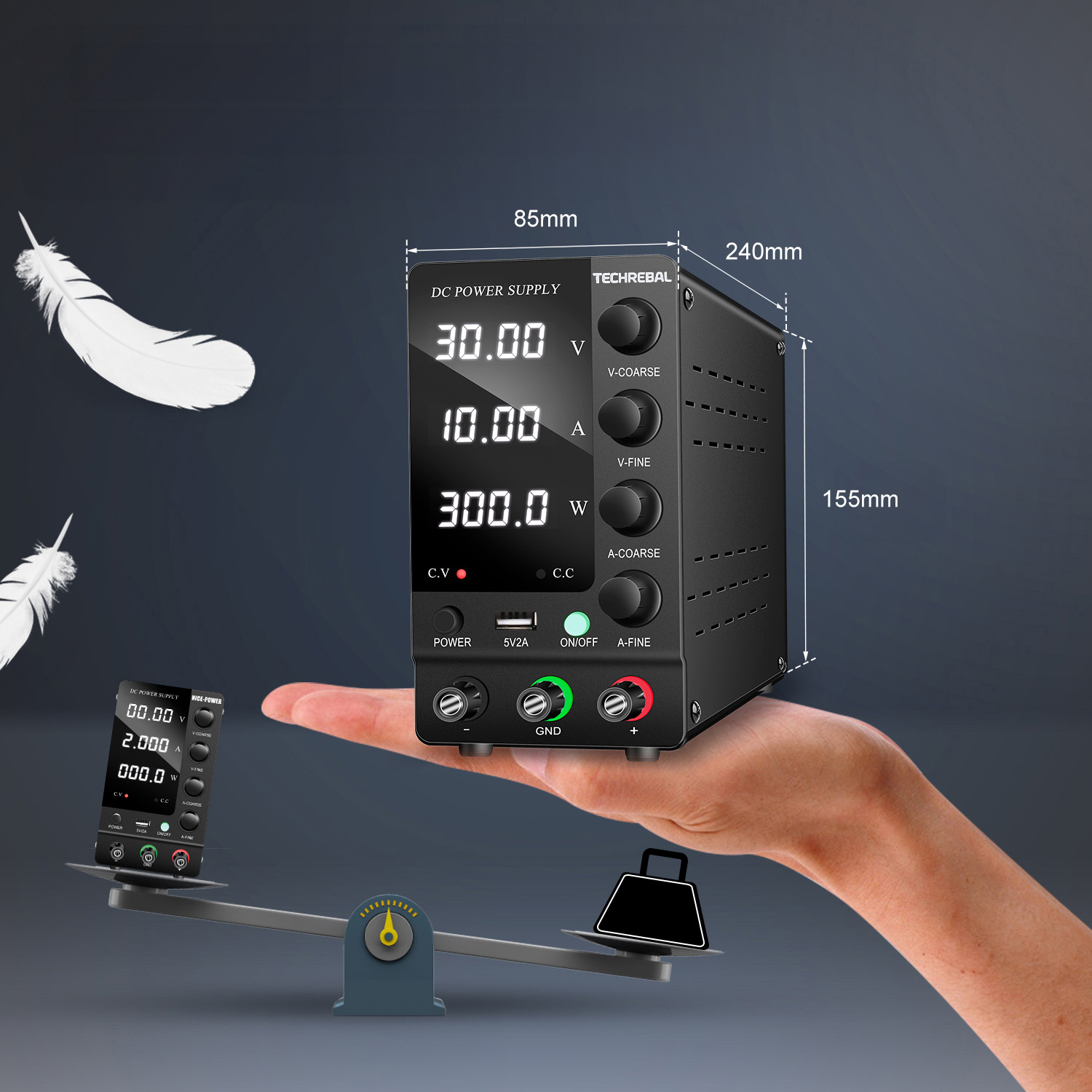

Dimenzije uređaja:

• Visina: 155 mm
• Širina: 85 mm
• Dubina: 213 mm
• Duljina kabela: 100 cm
• Težina: 1,2 kg

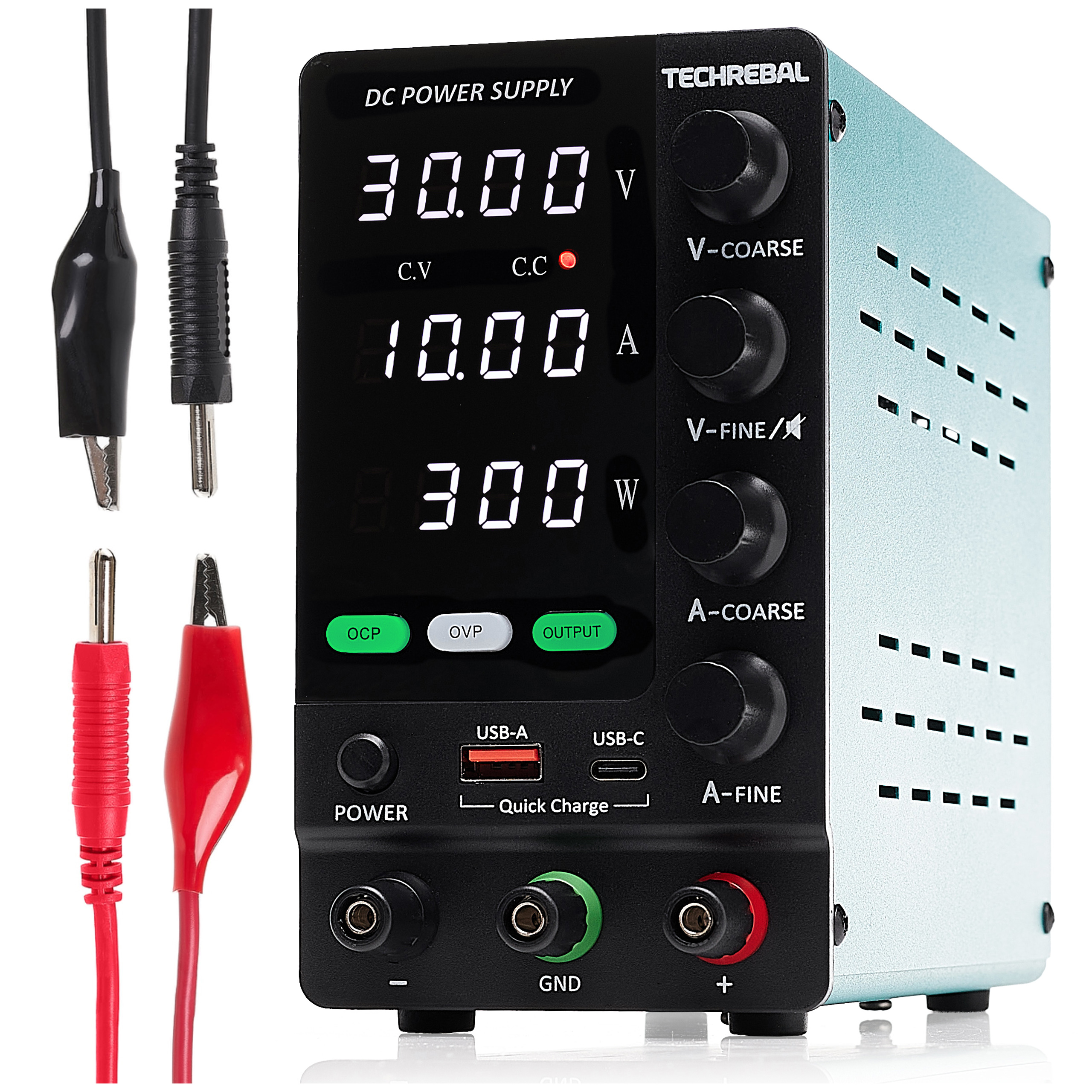

Uključeno:

• Techrebal SPS-C3010S 30V 10A laboratorijsko napajanje
• Kabeli za napajanje
• Kabel za napajanje
• Poljski priručnik za uporabu
