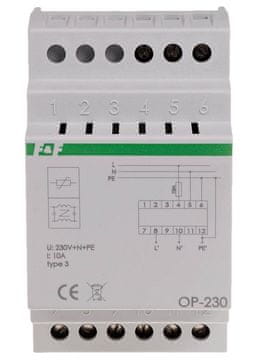

FF OP-230 zaštita od prenapona

Tip 3 (prije D). S trostrukim filtrom za suzbijanje smetnji

Namjena:

OP-230 je profesionalni zaštitni uređaj klase III za uređaje koji rade u industrijskim razvodnim pločama, posebno osjetljive na prenapone u napajanju. Dizajniran posebno za složene industrijske automatizacijske sustave koji koriste vremenske releje, PLC-ove, multimetre, računala i druge mikroprocesorske uređaje. Također je prikladan za upotrebu u kućnim instalacijama kao zaštita za računalnu i elektroničku opremu.

Rad:

OP-230 pruža dvije zaštite:
Napredni sustav za suzbijanje prenapona – tip 3 (prije klasa D), koji štiti uređaje u strujnom krugu u kojem je zaštitnik spojen. Specijalni varistori djeluju i protiv tipičnih prenapona u mreži, kao i protiv opasnih asimetričnih prenapona, koji se često javljaju istovremeno sa simetričnim prenaponima. OP-230 apsorbira impulse visokog prenapona s iznimno kratkim vremenom odziva. Na temelju dugogodišnjeg iskustva u projektiranju i korištenju elektroničkih uređaja, stvorili smo proizvod s visokim tehničkim parametrima. Korištenje ne uobičajenog jednog ili tri, već šest varistora stvara dvostruku razinu vrhunske zaštite.

Trostruki filtar smetnji – posebno dizajniran pasivni sustav prigušnica koji uvelike eliminira radioelektrične i industrijske smetnje. To je simetrični filtar. Istovremeno blokira smetnje iz električne mreže i, obrnuto, sprječava da smetnje s korisničkih uređaja (mikrovalnih pećnica, računala, preklopnih napajanja itd.) dođu do mreže. Filter je četveroterminalni krug (četveroterminalni krug s četiri terminala – jedan par terminala služi kao ulaz, drugi kao izlaz) koji omogućuje prolaz napona i struja unutar određenog frekvencijskog pojasa s malim ili nikakvim slabljenjem, dok istovremeno slabi napone i struje izvan tog pojasa. Filtri se prvenstveno koriste u elektroničkim i energetskim uređajima. Postavljeni između izvora napajanja i prijemnika, osiguravaju da prijemnik prima signal sa željenim frekvencijskim spektrom.

Tehnički podaci:

• broj standarda IEC 61643–1:2001
• odvodnik klase III
• nazivni napon 230V AC
• nazivna struja 10A
• maksimalni trajni radni napon 255V
• razina naponske zaštite L→N izmjereno <1KV
• vrijeme isključenja <25ns
• dodatna zaštita 10A gL/gG ili C10A
• induktivitet sustava 1mH po traci
• struja curenja 0,5 mA
• kapacitet sustava L→N 880 nF
• kapacitet sustava L(N)→PE 2,2 nF
• slabljenje radio smetnji >85 dB
• priključak vijčani terminali 2,5 mm²
• radna temperatura –25÷50°C
• dimenzije 3 modula (52,5 mm)
• težina 170 g
• montaža na TH-35 šinu
