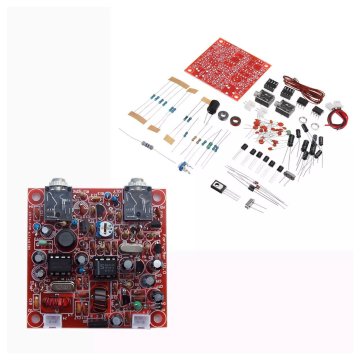

Forty-9er QRP 7MHz CW 3W primopredajnik DIY komplet

Forty 9-er – KOMPLET za samostalno sastavljanje minijaturnog CW QRP primopredajnika s izlaznom snagom od 4 W (pri napajanju od 12 V).
Komplet uključuje sve komponente za montažu kroz rupu zajedno s dvostranom tiskanom pločom.

Primopredajnik je izgrađen na temelju miksera ANE602 plus aktivnog audio filtera 4558 s D882 kao pojačalom klase C i dva LPF filtera.

Tehnički podaci:

• Izravna pretvorba
• CW modulacija
• Radna frekvencija: 7,023 MHz, prijemnik 7,023–7,026 MHz (7,023 MHz kvarc)
• Izlazna snaga: 3 W @ 9 V, 3 W @ 12 V
• Napajanje: DC 9 V-14 V
• Antena: 50 ohma, balansirani izlaz
• Potrošnja struje tijekom prijema: 25 mA @ 9V
• Priključak za slušalice
• Mogućnost podešavanja tipkovnice i manipulatora
